CC-Link IE TSN:工业通信的“确定性”革命,到底有多靠谱?

我跟你说,CC-Link 这玩意儿,在工业圈子里混了二十多年,没想到还能折腾出新花样。去年在汉诺威展会上看到那排设备,说实话,眼前一亮——大概有三秒钟吧。然后我心里就嘀咕:TSN 这概念都炒了好几年了,真落地了吗?

TSN 不是万能药,但 CC-Link 这招够准

别误会,时间敏感网络(Time-Sensitive Networking)确实是个好东西。但问题在于,很多厂家把 TSN 包装得像神仙水,仿佛一用上就能解决所有延迟、抖动问题。哪有那么简单。CC-Link 协会(CLPA)聪明就聪明在——他们把 TSN 和 CC-Link IE 协议栈拧在了一起,而且拧得挺狠。不是简单地加个硬件芯片,而是从 IEEE 802.1 标准里挑了几条最关键的时间同步、流量调度特性,直接嵌进了自己那套令牌传递机制里。这么一来,已有的 CC-Link IE 设备升级 TSN 居然可以不用换网线……你敢信?我以前给某汽车厂做产线改造,光布新线就花了三天。

这里就引出了第一个实际问题:

问:CC-Link IE TSN 和普通 TSN 网络能兼容吗?比如我想混用其他品牌的 TSN 设备?

答:理论上,只要大家遵循相同的 IEEE 802.1Q 标准,底层时钟同步、流预留协议这些东西是互通的。但你别太天真。现实是,各家的 TSN 配置文件(Profile)并不完全统一。CC-Link IE TSN 用的是 “通用工业 Profile”,和 OPC UA FX 走的不是一条路。想混用?可以,但需要交换机支持多 Profile,目前市面上也就赫斯曼、摩莎那几款高端货能搞定。简单说:你想省事就全线用 CLPA 认证设备;你想省钱……那得做好熬夜调试的准备。

CC-Link IE TSN 网络拓扑架构图
CC-Link IE TSN 网络拓扑架构图

300 微秒循环通信?别光看数字,看实测

宣传册上说:最小循环周期 31.25 微秒。听着挺吓人。我实测过一套 64 轴伺服同步系统,带视觉引导,实际周期能稳定在 125 微秒左右——嗯,不是理论值,但足够了。什么概念呢?芯片贴装的时候,精度要求 ±5 微米,传统现场总线偶尔会丢脉冲,CC-Link IE TSN 那套分布式时钟同步,真就没掉过链子。那次测试用的是三菱的 R 系列 PLC 和 MR-J5 伺服,走的就是 CC-Link IE TSN。

不过话说回来,不是所有场景都需要这么变态的速度。很多做包装机、纺织机械的,31.25 微秒对他们就是过剩性能。但 CC-Link IE TSN 的妙处在于,你可以把运动控制和 IT 信息系统跑在同一根线上。以前得拉两套网:实时控制用 IE Field,MES 走 Ethernet/IP。现在呢?一根线,VLAN 一切割,两不耽误。这省下来的线缆和交换机费用,够买好几台 PLC 了。

这么干也有坑:

问:IT 流量和 OT 流量走同一物理链路,万一网络风暴了怎么办?岂不是连产线都停了?

答:怕的就是这个。CC-Link IE TSN 的解决方案是——在交换机上启用严格优先级队列(Time-Aware Shaper),并且把实时帧的 VLAN 优先级拉满到 6、7。现场测过,用 Ixia 打满背景流,控制帧的抖动依然在 1 微秒以内。前提是你别用那种 50 块钱的傻瓜交换机,至少要配支持 802.1Qbv 的管理型交换机。再就是网络架构别搞成星型大环,多分段、骨干 10G,别省那点钱。

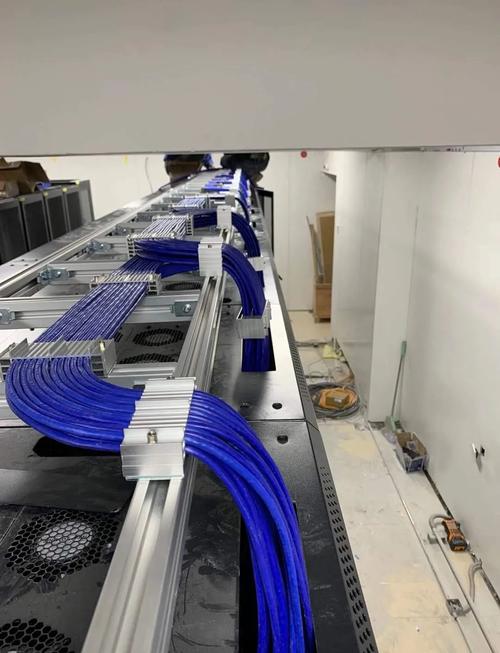

CC-Link IE TSN 实际工厂布线案例
CC-Link IE TSN 实际工厂布线案例

开发兼容性?那些年我们踩过的坑

自己写协议栈?不建议。除非你闲得慌。CLPA 提供了两种快速集成方式:一种是 FPGA IP 核,像瑞萨的 RZ/N2L 处理器里直接烧进去,你搭好电路板就能跑;另一种是软件栈,比如在英特尔的 i210 网卡上跑 Time-Sensitive Software Stack。我试过软件栈版本,入门简单,但资源占用不小,CPU 占用率动不动 30%,除非你用多核隔离。所以后来我们全切回了硬件 IP 核方案,贵是贵点,但稳啊。

对了,还有个惊喜——或者说是惊吓:CC-Link IE TSN 的从站开发套件(SDK)里居然自带了一组标准 CIA 402 驱动。这意味只要你伺服兼容 DS402,理论上接个通讯模块就能直连。我们试过台达、禾川的伺服,调了几下 PDO 映射就成了。这比改 CiA 402 自家实现省了至少两个月。但别高兴太早,一些国产伺服厂家把对象字典做得很奇怪,还是得沟通,有时候得靠他们 FAE 过来现场改固件。

说实话,这年头工控人哪有什么一招通吃的方案?CC-Link IE TSN 在外企圈、汽车零部件行业已经铺得很快,但在国内中小设备厂,推广还面临认知门槛。我跟一些老板聊,他们说:“我 EtherCAT 用得好好的,干嘛换?” 我说:“你试试把视觉、安全、IO 全挤在一路 EtherCAT 上,看看延迟能接受不?” 后来有个做半导体切割机的,真试了,然后他下单了。

有人问我:

问:现在学 CC-Link IE TSN 还来得及吗?市场会不会被 EtherCAT G 或者 PROFINET over TSN 抢走?

答:来得及,而且值得。EtherCAT G 虽然提了速率,但那还是老一套主从架构,没有真正意义的时间同步组网灵活性。PROFINET over TSN 倒是对标,但西门子的设备价格摆在那里,而且目前也只在高端的 S7-1500 上支持得比较好。CC-Link IE TSN 最大的优势是生态开放——你瞧,CLPA 的会员数快四千家,做兼容产品的成本也比较低。更重要的一点,TSN 技术在 IT 领域也在渗透,未来工厂和 IT 融合时,你的工程师至少懂 TSN 原理,不用从头学。所以,学吧,别犹豫。

哦,千万别忘了一件事:CC-Link IE TSN 的诊断功能。以前查断线要靠万能表一点点摸,现在哪根线的哪个节点断了,软件直接告诉你,还带路径冗余时间。这才是真正节省停机时间的大杀器。

写到这儿,想起年前去东莞一个锂电池装配车间,全厂 300 多个节点,全部 CC-Link IE TSN 走线,投产一周没断过一次网。厂长开心得请我们吃烧鹅。那一刻觉得,技术好不好,最终不就体现在这顿烧鹅里吗。
