上周拆了一台报废的德国减速机。外壳打开那一瞬间，说实话，内心是复杂的——既佩服他们的设计，又觉得咱自己也能搞。但前提是，得把它的精髓吃透。逆向工程，就是那条路。
为什么要走逆向这条路？
很多人以为逆向就是‘抄’。错。真正的逆向是吃透了再超越。去年我们帮一家泵厂处理叶轮断裂问题，原厂备件贵得离谱，交期还要半年。扫描、建模、仿真、优化——两个月，新产品装机运行，效率还提了3个点。老板说，省的钱够买两台新设备。❗
常见场景其实就几类：老设备备件停产，进口件国产化，或者像我这样，纯粹想研究对手的设计思路。还有一种——产品改型，手工样件要快速数字化。3D扫描一搞，模型直接进CAM加工。快，是真的快。
不过，法律风险得提前说明白。有专利的别碰，商标别碰。我们每次启动项目，法务都会做FTO检索。别等被告了才拍大腿。
从扫描到模型的坑与桥
流程说起来简单：扫描 → 点云 → 网格 → 曲面 → 实体。每一步都有坑。比如扫描，有人以为买台十几万的手持扫描仪就万事大吉？天真。扫描策略不对，精度直接废掉。深腔、反光面、薄壁，都得专项伺候。
- 深腔：加装延长杆，或者用激光内孔扫描头。
- 反光：喷显像剂，哑光白那种。别心疼，一瓶百来块，比返工合算得多。
- 薄壁：贴标记点，保证每片区域至少四个公共点，否则拼接就漂。
点云处理更考验人。海量数据，一不小心就上千万个点。软件算得要死，还容易卡。必须做降噪和采样。但采样别过狠，特征棱边要是糊了，后面建模哭都来不及。

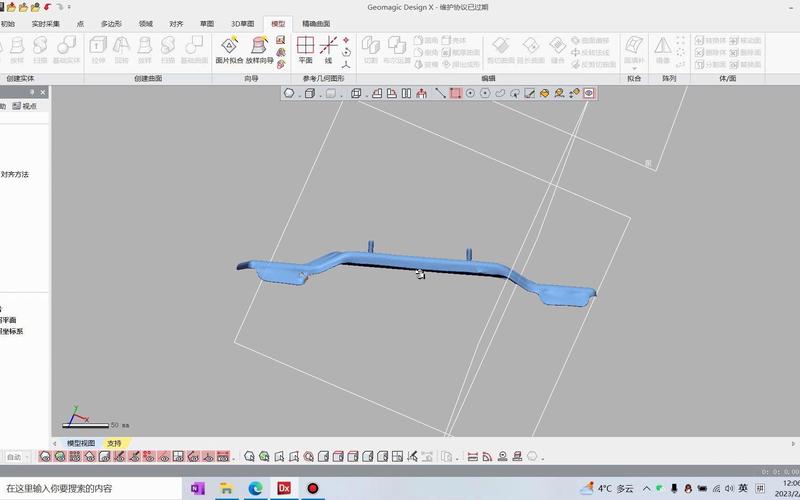

接着是最闹心的环节——曲面重构。自动拟合？给A面还行，给B面就飞。工程师得一条条线去补，一块块面去接。以前用Imageware，现在Design X顺手些，直接基于特征的建模思路，能识别出孔、槽、阵列。但遇到复杂自由曲面，还是得手工调。我曾经对着一个涡轮叶片调了整整三天，就为了让曲面连续度到G2。三天！交付后客户说值，因为我搞出的模型，拿去仿真和实测误差在0.02mm内。💡
最后一步，精度检验。别相信软件自动报告。取实物关键位置，用三坐标打点，跟数模比对。我们内部要求，功能面误差不超过图纸公差带的1/3。做不到？重来。就这么简单。
一些实用到骨子里的经验
问：扫描大型工件（比如汽车覆盖件模具）怎么保证整体精度？
答：摄影测量打底。先在工件表面贴一堆编码点，用摄影测量系统拍一圈，建起一个全局坐标系，精度能到0.03mm/m。然后扫描仪在这个框架内拼接，累计误差才控得住。别省这一步，省一次，后面钳工修配累死你。
问：逆向出来的模型直接3D打印行不行？
答：看用途。做外观验证，直接打印光敏树脂就行。但如果是功能件，必须考虑材料收缩和打印方向导致的各向异性。通常逆向模型得加余量，再上机床精加工关键配合面。我就栽过：一个尼龙烧结的齿轮，装机试了两圈，齿全断了——忘了尼龙吸水膨胀，间隙留小了。
另外，数据管理是大坑。扫描原始文件、点云、网格、STP模型，版本一多，乱套。我们现在强制用PLM系统，检查点归档，命名规则钉死在墙上。否则同事离职，你连他做到哪一版都搞不清。
还有个小技巧：如果原零件有磨损，建模时别傻乎乎照着扫。得推算原始设计尺寸。圆柱面就拟合轴心，平面就找未磨损区域。要有‘设计意图’思维。这才是逆向工程的精髓——不是复制一个坏掉的零件，而是还原它最初的模样，甚至更好。
最近在搞一个航空连接器的国产化，原厂把公差设计得极其变态。我们通过扫描多个样品，做公差统计分析，发现某些过约束其实没意义。优化后成本降了40%，性能不减。爽。
逆向工程是个手艺活，软件再聪明，也替代不了老师傅的那双眼睛和手感。但一旦掌握，它就像一把钥匙，能打开很多紧闭的门。话说回来，现在有些AI自动建模工具开始露头，未来可能更简单——但眼下，还是老老实实练基本功吧。
