无损检测(NDT)的蜕变:从敲击听声到相控阵的智能革命

刚入行那会儿,跟着师傅去现场,他拎个小锤子,对着焊缝当当敲两下,耳朵贴上去听——居然就能判断里面有没有裂纹。我心想:这他妈不是玄学吗?结果后来自己干了十几年,发现那还真不是玄学,只是……准确率嘛,看师傅当天心情。这就是传统无损检测(NDT)的魔幻之处。 现在要是还这么干,估计连监理那关都过不去。🛠️ 时代变了,朋友。现在焊缝内部缺陷扫出来,三维成像直接投在平板上,缺陷的位置、形状、走向一目了然,连大小都给你量到毫米级。没错,我说的就是相控阵超声检测(PAUT)。

相控阵超声:一束声波,万千变化

传统超声检测就像拿着一把手电筒照墙——只能一个方向一个角度,想看别的地方?得移动探头,或者换个楔块。PAUT呢?它是一排小晶片,每个都能独立控制激发时间,让声束在材料里 聚焦、偏转、扫描 ,跟相控阵雷达一个原理。一台设备,一个探头,就能覆盖过去需要七八个不同角度楔块才能做的事。

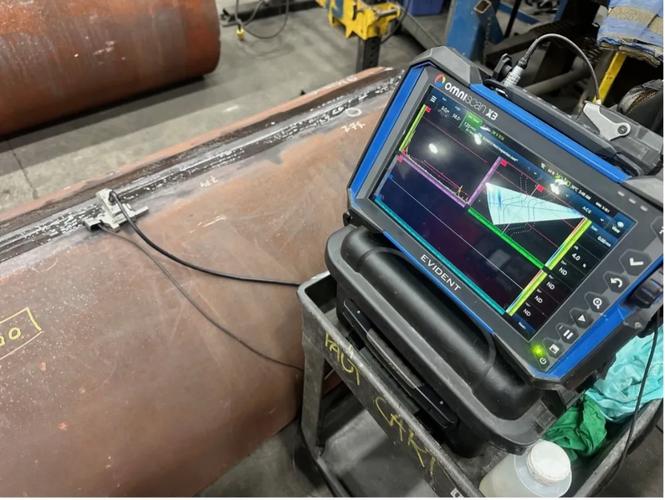

相控阵超声检测探头晶片阵列近景
相控阵超声检测探头晶片阵列近景
去年检一台在役球罐,壁厚48mm,设计要求用TOFD(衍射时差法)和PAUT联合检测。TOFD扫查速度真快,图形看着也直观,但上表面盲区是个老毛病。我们用PAUT做了扇扫描,发现一处近表面横向裂纹——就在TOFD编码器滴滴答答走过去却毫无反应的那个区域。💡 说实话,那时才深刻体会到什么叫“互补”。如果你问我PAUT和TOFD到底怎么选,我的回答永远是: 不是二选一,而是一起上。

数字射线与工业CT:看到骨头里去

超声虽然是主力,但有些活儿它干不了。比如铸件内部的疏松、气孔,或者复杂结构的内部装配间隙。这时候就得请出数字射线(DR)和工业CT。 数字射线替代了传统的胶片,成像板一插,几秒钟出图,还能调窗宽窗位,不像以前拍张片子等半天冲洗,结果发现透照角度不对……重拍吧您嘞!😤 尤其适合大批量小件的在线检测。我们在钢管焊缝检测线上布了一套DR系统,实时成像,AI辅助自动判读缺陷,效率比人工看片提升了不止一个量级。

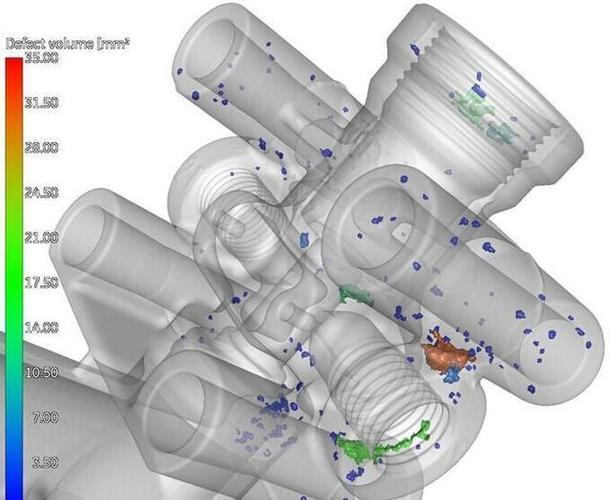

工业CT扫描铝合金铸件内部缺陷三维重建
工业CT扫描铝合金铸件内部缺陷三维重建
至于工业CT,那简直就是给工件做“解剖”。去年有个航空发动机涡轮叶片,内部冷却通道复杂得像迷宫,客户怀疑壁厚不均。我们直接上了CT,0.1mm的分辨率,三维重建一看——果然,芯撑断裂导致壁厚差了一大截。这种活儿,超声没法干,射线透视重叠也难以分辨,CT就是终极解决方案。 **问:经常听到“相控阵”和“TOFD”,它们到底有什么区别?什么时候该用哪个?** 答:这个问题几乎每次培训都被问。TOFD本质上是利用缺陷尖端的衍射信号来测缺陷高度,对垂直面状缺陷特别敏感,但上下表面都有盲区。PAUT靠脉冲回波,不仅能看到缺陷,还能用扇扫描和深度聚焦把缺陷的形状描绘出来,盲区小得多。经验法则是:厚壁焊缝(>15mm)用TOFD扫查发现缺陷,然后用PAUT给缺陷精确画像、定深定量。对于薄板或近表面缺陷,TOFD基本没辙,直接上PAUT。 **问:对于在役设备腐蚀检测,哪种方法最靠谱?** 答:腐蚀这玩意儿很头疼,坑坑洼洼不定形。以前靠测厚仪打网格,漏检概率不低。现在都用 相控阵腐蚀成像,一个C扫描过去,腐蚀区域的三维形貌直接出来,剩余壁厚最小值自动捕捉。对了,如果温度太高,常规探头受不了,就得用高温探头或者导波检测。导波适合长距离管道抽检,但别指望它精确定量,那只是个筛查手段。

认证、培训与行业的痛点

设备再好,也得人用。无损检测行业有个怪现象:证书满天飞,手艺却参差不齐。二级证书拿到手,连声束路径都画不明白的大有人在。为什么?因为好多机构都在搞速成班,半个月拿证,出来就上岗。结果呢?现场一遇到复杂结构,立刻蒙圈。 说实话,协会应该更严格一些,增加实操考核的权重,尤其是针对新技术的专项认证——比如 PAUT的等级考试,现在好多单位买了设备没人会用,就是因为培训跟不上。欧洲那边已经强制要求PAUT操作者必须通过专项资格认证,我们国家也在跟进,这是好事。 还有个槽我不吐不快:有些业主招标时非要写“须使用进口设备”,真的无语。国产相控阵设备这几年进步巨大,汕头所、多浦乐等品牌,性能完全够用,价格还便宜一大截。支持国产,不仅是情怀,也是实实在在的降本增效。 最后啰嗦一句:无损检测不是万能的。它有物理极限,有漏检概率。我们不能把NDT当成质量保证的唯一手段,它只是质量验证的一环。材料本身的缺陷、设计的不合理、工艺的波动,这些靠检测是堵不上的。但至少,在它力所能及的范围内,相控阵、TOFD、DR、CT这些现代技术,已经把“看见”这件事,从玄学变成了科学。 这就很了不起了,不是吗?
