模具设计:别被理论忽悠了,车间里的那些真金白银的教训

冲模设计还是注塑模设计?先搞清楚你在哪个坑里

模具设计这行,外行看着好像都是画块铁,其实差远了。说实话,我当年从冷冲模转注塑模,头三个月几乎天天被钳工师傅骂。冲模讲究间隙——冲个孔,间隙大了毛刺一堆,小了模具崩刃。注塑模呢?你关心的是壁厚均匀、冷却水路。完全两个世界。

曾经做过一套汽车内饰件模具,产品是个空调出风口格栅,材料是PC/ABS。客户说‘表面不能有熔接痕’。我心想,这么多孔,熔接痕能避免?结果改浇口位置改了5版,最后在分型面做了个溢料槽才勉强搞定。当时差点崩溃——但学到了,模具设计不是光会3D建模就行,得懂材料流动,得听试模师傅的!

汽车内饰件注塑模具分型面设计细节
汽车内饰件注塑模具分型面设计细节

所以,模具设计第一步,明确模具类型。别上来就画图。

设计规范是死的,人是活的

设计规范是死的,人是活的
设计规范是死的,人是活的

每家模具厂都有自己的设计标准,但有时候标准会害死人。有一次我严格按公司标准设计斜顶角度12度,结果产品有个倒扣脱不出来,试模时斜顶直接卡死,顶出板都变形了。后来分析,那产品倒扣实际需要15度以上,因为材料收缩率比标准取值大。标准只是参考,你得根据材料、结构灵活调整。❗记住,模具设计要预留变形量,特别是深腔薄壁件。

斜顶与滑块的干涉检查,软件自动检查不完全靠谱。人工排查不能偷懒。上次一个模具,滑块和斜顶在分型面附近间隙只有0.02mm,运动仿真没报错,但实际一升温膨胀就卡死。后来我们用塞尺一个个测,才发现干涉。教训:仿真结果要打折看。

QA环节:你关心的实际问题

问:模具设计中最容易忽略的细节是什么?

答:冷却水路布置!很多设计者把冷却水路的优先级放得很低,等到试模时产品缩水、变形,才头疼。其实水路设计直接影响成型周期和产品质量。比如,深腔型芯必须做隔水片或喷流管,型腔侧温差不能超过5℃。我见过一套模具,型芯温度比型腔高30度,结果产品翘曲严重,改水路花了两周。所以,设计阶段就要模拟冷却效果,现在模流分析软件比如Moldflow都有冷却分析模块,别舍不得用。💡

问:如何判断一副模具设计的好坏?

答:不是看图纸多漂亮,而是看试模后产品的尺寸、外观、以及模具的稳定性和寿命。好的模具设计,试模次数少,飞边少,顶出顺畅,冷却快。还有,维修方便——拆个型芯是不是要拆半个模架?有些设计师不考虑维修,把顶针板螺丝孔藏在滑块下面,修一次骂一次。所以,好设计必须考虑可制造性和可维修性。

3D打印:模具设计的颠覆者?

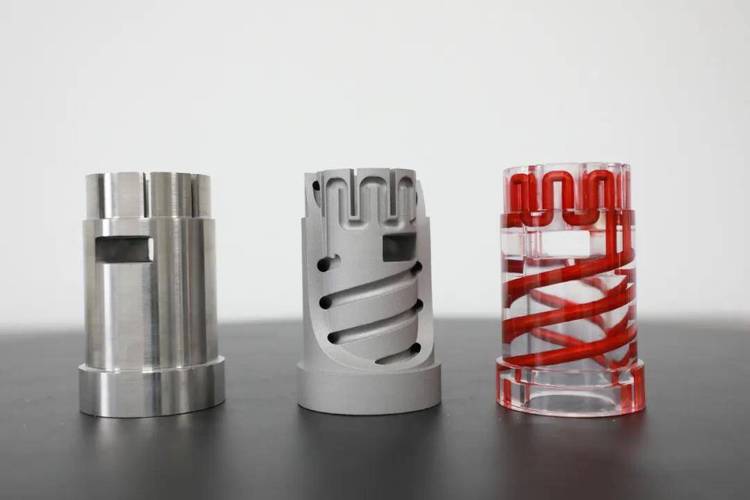

这几年,随形冷却水路靠3D打印做出来,效果真的让人眼前一亮。以前钻直的,现在可以螺旋环绕。我们给一个医疗设备零件做模具,用传统水路周期60秒,换成随形水路后降到35秒,而且变形量也小了。不过,3D打印模具钢材质目前强度和寿命还比不上锻造材,所以适用于小批量或样件模具。但前景确实好。✅

不过话说回来,3D打印不是万能的。有些设计者盲目追求复杂水路,反而导致模具强度不足,开裂。还是要平衡。

随形冷却水路模具3D打印金属实物
随形冷却水路模具3D打印金属实物

那些年,我踩过的坑

那些年,我踩过的坑
那些年,我踩过的坑

最惨的一次,模具设计里少标了一个顶针孔位置,加工时漏了,结果试模顶不出产品。不得不在模具上手工钻孔,位置偏了0.5mm,顶出不平衡,产品顶白。直接报废一套模仁。从那以后,我养成习惯,出图前必须检查所有顶针、螺丝、销钉孔是否完整标注。❗教训:设计评审不能走过场。

还有一次,模具设计初期和客户确认产品图纸,客户说这里不重要,可以放宽公差。结果模具做好后,客户又要严格公差,因为装配出问题。没留改模余量,整套模具报废。心得:永远以最严苛的要求做设计,即使客户说可以放松,也要给自己留后路。

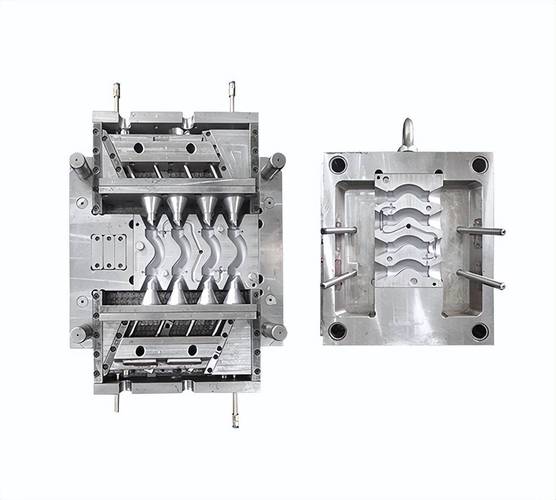

模具设计必备工具与最新趋势

模具设计必备工具与最新趋势
模具设计必备工具与最新趋势

三维软件:SolidWorks、NX、CATIA,各有千秋。SolidWorks上手快,适合中小模具;NX曲面强大,适合汽车覆盖件。但别以为会软件就是设计师,那是画图员。关键在设计理念。现在模具行业也在推标准化、模块化,比如标准模架、快换型芯,能缩短交期。还有智能制造——模具内传感器实时监测模温、压力,数据反馈调节注塑工艺。这是方向。

最后说一句,模具设计这行,越干越胆小,但胆子小了反而设计更可靠。多去车间闻闻切削液的味道,比在空调房画图强。
