锻造工艺的那点事：老师傅不说你永远不懂的门道

上个月车间又报废了一根主轴，原因？锻造比没控制好。这事儿说出来都丢人，干了二十年的老厂，栽在这种基础问题上。但说实话，锻造工艺就是这样——看着粗犷，里头全是精细活。你哪怕温度差个几十度，或者镦粗次数不对，成品就直接废给你看。❗

很多人觉得锻造就是烧红了砸，对吧？大错特错。现代锻造，特别是咱们搞工业的，早就不靠蛮力了。从自由锻到模锻，再到等温锻造、粉末锻造……每一步都跟材料学、力学计算纠缠不清。今天不扯教科书，就聊聊那些老师傅压箱底的经验——以及这些年踩过的坑。

锻造比，这个让无数人栽跟头的参数

锻造比到底是什么？简单说，就是变形量。但为什么重要？因为它直接决定锻件的晶粒度和机械性能。比如你锻一个齿轮，锻造比选小了，心部晶粒粗大，疲劳寿命直接腰斩；选大了呢？各向异性突出，横向性能一塌糊涂。💡记得有个做风电轴的项目，客户非要高锻造比，结果横向冲击功死活不合格，后来一查，没做中间退火，织构太严重了。唉，都是教训。

现在很多年轻工程师喜欢直接套公式，可是现场情况千变万化。比如钢锭的偏析程度、加热炉的均匀性……这些都会影响实际效果。所以我的习惯是，先做工艺试验，哪怕废几块料，也比整批报废强。

模锻还是自由锻？选错了好几年白干

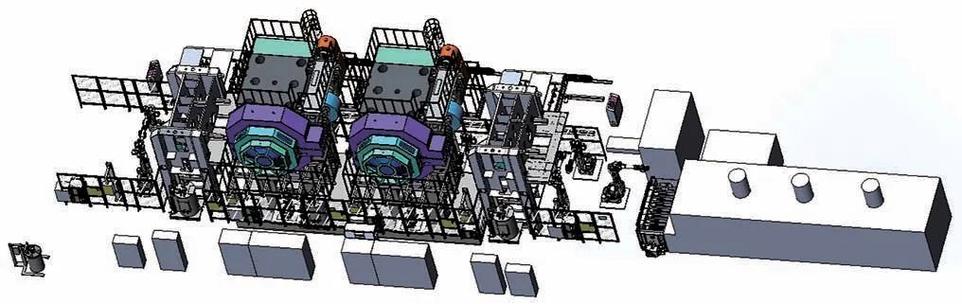

这个问题经常有同行来问。说实话，没有绝对答案。自由锻灵活，适合单件小批，成本低但加工余量大；模锻精度高，但模具贵得要命，投产没个几千件根本不划算。不过有个趋势值得注意：精密模锻这几年发展飞快，特别是铝合金、钛合金零件，直接锻出近净成形，后续加工量极少。✅

但是！精密模锻对润滑和温度控制的要求，那真是变态级别。我们厂上一条线，光模具预热系统就调了两个月。稍有不慎，锻件就粘模、折叠……一堆破事儿。所以如果是小企业，我反倒建议先从自由锻+数控加工结合入手，等订单稳定了再上模锻。

特种锻造到底是不是智商税？

等温锻造、超塑性成形、粉末锻造……这些名词听着高大上，很多人觉得是噱头。其实不是。以等温锻造为例，在航空发动机涡轮盘上已经是标配了。因为模具和坯料同温，材料流动性好，能锻出极其复杂的内腔形状，而且几乎没有残余应力。当然，成本也高得离谱，一套模具够买辆豪车。

我特别想吐槽粉末锻造。理论上是把金属粉末压坯烧结再锻，性能均匀，还能省材料。但实际生产中，粉末的氧含量控制、烧结致密化……哪一个不是坑？有一年我们试制粉末锻造连杆，疲劳台架试验死活通不过，最后发现是原始粉末粒度分布不理想。折腾了大半年，差点放弃。不过一旦工艺稳定了，确实香。所以这玩意儿，不是智商税，是门槛高。

下面集中回答两个最常见的问题，都是这些年我被问烂了的。

问：为什么一些锻件内部会出现裂纹？怎么看是锻造裂纹还是材料裂纹？
答：锻造裂纹多半是应力超过材料强度了。比如加热不足就锻，心部还在相变，一锤下去就裂了；或者终锻温度太低，金属塑性差。也可能是冷却太快，热应力大。区分的话，看裂纹截面：锻造裂纹往往有氧化脱碳层，因为高温下裂口接触了空气；材料裂纹一般是沿原晶界或者夹杂物，断面更洁净。但真要准，还得做金相。❗ 问：现在都说精密锻造能省材料，到底多精密？能达到什么公差？
答：精密锻造分温锻和冷锻。冷锻尺寸精度最高，IT7～IT8级很正常，粗糙度Ra1.6以下都有可能。比如汽车齿轮，直接冷锻出齿形，后面就磨一下。但冷锻抗力大，模具寿命短。温锻的话，精度IT9～IT11，适合中碳钢零件。省材料是真的，加工余量从传统的3～5mm降到0.5～1mm，材料利用率从60%蹦到90%以上。💡但前提是，你的模具设计、润滑、设备刚度都得跟上，否则精度就是纸上谈兵。

说到底，锻造工艺这个行当，真的是一分钱一分货。你想省成本，就得容忍风险；你想追高精尖，就得砸钱砸人。但有一点是不变的——永远别忽视基础工艺参数。每次看见新手上来就调模具间隙，却连坯料温度都没量准，我就想骂人。😤

好了，今天先掰扯这么多。要是你对哪个话题特别感兴趣，或者有不同看法，欢迎来车间找我聊——当然，得戴安全帽。😏
