时间敏感网络(TSN):打破工业通信的“贵族”壁垒

被以太网耽误的实时控制

还记得五年前,我站在一条汽车焊接产线前,对着一堆专用EtherCAT线缆骂娘。每条线都贵得要死,拓扑稍微变一下就得重新买耦合器。当时心里就想:难道标准以太网就真的搞不定实时?后来接触了时间敏感网络(TSN),说真的,第一个反应是不信。毕竟,工业圈里“狼来了”喊了太多次。但去年用TSN重构了机器视觉和运动控制的同步链路后——我真想抽自己。怎么不早点正视这东西? 很多人一听到TSN,脑子里蹦出来的就是“一组协议,复杂,学术”。其实它的底层逻辑粗暴而优雅:就是在标准以太网上,给关键数据划出一条不受拥堵干扰的“快车道”。怎么划?时间感知整形(IEEE 802.1Qbv),帧抢占(IEEE 802.1Qbu),还有精确时间同步(IEEE 802.1AS)。这些术语听着头大,但干的事就一件:让该准时的比特,绝不迟到那1微秒。 不过话说回来,TSN不是银弹。那些告诉你“能替代所有现场总线”的,多半是在卖设备。至少在目前,运动控制周期小于125微秒的场合,还得靠专用硬件。但非超高精度的同步任务呢?比如工厂数据采集、AGV协同、分布式IO控制……TSN优势明显:一根网线传所有,IT和OT终于睡到了同一张床上。
时间敏感网络TSN工业交换机拓扑图
时间敏感网络TSN工业交换机拓扑图

TSN不是单打独斗

这里有个容易踩的坑。有些工程师以为,买几台支持TSN的交换机,插上就能用。结果是延迟抖动没改善,反而多花了钱。TSN是一套端到端的解决方案,需要网络设备、终端网卡和协议栈协同工作。举个例子,如果摄像头输出的是普通UDP流,交换机再强大,也没法给它打上高优先级的VLAN标签。应用层得配合——比如用OPC UA over TSN把数据流量分类,或者基于DDS的实时发布订阅模型,这才是完整闭环。 我司去年给一个锂电卷绕机做改造,就是吃了这个亏。最初只是在控制器和驱动器之间加了TSN交换机,结果发现同步精度只提升了不到30%。后来把伺服驱动器的固件也升级,让应用直接调用时间感知调度接口,才把卷绕张力波动降到了±0.1%以下。挺感慨的,网络这东西,从底层芯片到上层调度,缺一环都白搭。 还有一个容易被忽视的点:时钟同步。没有全网一致的时间基准,什么整形、调度全部空中楼阁。IEEE 802.1AS玩的是主时钟选举和透明时钟计算,精度能达到纳秒级。但这要求每一跳设备都支持硬件时间戳,否则路径延迟计算误差会累积,导致同步失效。好在现在市面上主流的工业级TSN交换机(比如MOXA、赫斯曼的一些型号)已经普遍支持,成本也比三年前降了差不多40%。

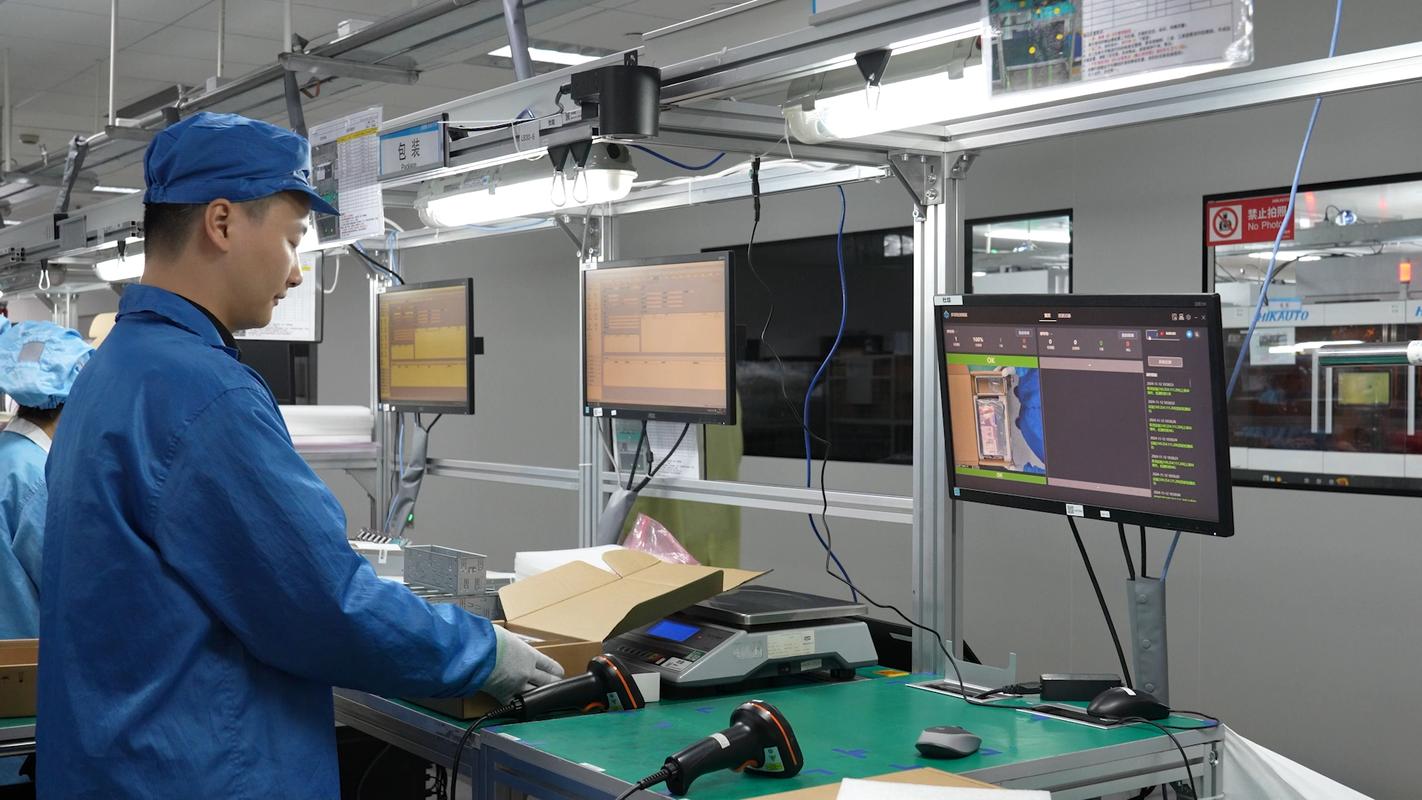

工厂车间内TSN实时工业通信场景
工厂车间内TSN实时工业通信场景

QA:你最想知道的几个问题

QA:你最想知道的几个问题
QA:你最想知道的几个问题
问:TSN真的能实现IT和OT融合吗?怎么避免车间数据被办公网攻击? 答:融合≠敞开大门。TSN本身提供网络资源配置和流隔离能力,但这只是QoS层面。安全还得靠架构设计。一个常见做法是,在车间边缘部署TSN网关,向上走OPC UA安全通道,下行使用独立的TSN域,通过白名单防火墙实施准入控制。另外,IEC 62443标准里定义的纵深防御,完全可以套在TSN上——比如把安全PLC的控制流设置为最高优先级流,并绑定固定时间窗,就算其他流被劫持,也没法抢占控制通道。不过说穿了,技术好说,管理难搞。很多工厂的IT和OT团队现在还相互看不上眼呢。 问:我们工厂已经在用Profinet,换成TSN代价大不大? 答:全换当然是烧钱,但可以过渡。Profinet over TSN正在PI组织的推进中,新版的Profinet完全可以跑在TSN网络上,管脚定义、应用行规都不变。也就是说,已投用的Profinet IO设备,可以通过TSN交换机桥接,逐渐迁移。长远看,TSN降低了布线复杂度和备件种类——一根网线代替了专用实时线和普通管理线,维护人员再也不用拎着四种颜色的电缆去排查故障。从设备全生命周期来看,总持有成本其实更低。那些说“没必要换”的,要么是维护经验太窄,要么就是被专有协议的绑定利润喂饱了。

为什么我劝你现在就关注

为什么我劝你现在就关注
为什么我劝你现在就关注
上周去深圳一个展会,看到某国产机器人品牌直接展示了基于TSN的驱控一体方案。关节电机、视觉、力传感器全走同一根千兆线,同步周期稳稳做到250微秒。问了下成本,比传统EtherCAT方案低了近三成。那一刻我意识到,TSN的“平民化”比预测早了至少两年。还有一个驱动力是5G专网,不少制造业客户问我,5G和TSN能不能结合。其实3GPP R16已经定义了5G TSN桥接,相当于把5G空口当TSN桥,延迟抖动可控在几百微秒级——这对于大型工厂的移动操作台/AGV来说,足够颠覆现有通信架构。 不过要泼点冷水。目前TSN的配置工具还很工程师不友好。大部分厂家的网管软件还是命令行加脚本,就算有图形界面,也容易把人绕晕。我上个月配置一个7跳冗余拓扑,折腾一天,回来满脑子都是“门控列表”“循环队列优先级”。这要是没点网络功底,直接劝退。所以,对工厂来说,招一个懂TSN的网络工程师,可能比买多少台高级交换机都急迫。 另外,TSN标准族仍在演进。比如用于安全关键通信的IEEE 802.1DG(车载TSN轮廓)已经接近冻结,工业领域的IEC/IEEE 60802联合规范也在收尾。功能安全方面的研究——在TSN流中加入黑通道冗余——会是下一个爆发点。这让我有点兴奋,又有点焦虑。兴奋的是确定性以太网终于要统一分散了三十年的工业通信;焦虑的是,自己那点知识储备,更新速度得再快些。 最后说句大实话:TSN不会立刻杀死传统总线,但会逐渐侵蚀它们的核心地盘。就像当年以太网取代令牌环,不是靠性能碾压,而是靠生态和成本。今天的TSN,正走着同样的路。
