工业确定性网络:从TSN到5G,为智能制造铸造实时神经

你信吗,有的工厂里,一个数据包的迟到就能让整条产线停摆。这不是夸张——在运动控制场景,指令晚到1毫秒,机械臂就可能错过焊接点,产品直接报废。更可怕的是,这种故障不是随机的,抖动一大,良率就像过山车。所以后来我们才明白:工业通信,确定性比快更重要。

确定性网络的命门:时间同步

说实话,很多人第一次听到“确定性网络”这个词,第一反应就是低延迟。其实不然。确定性意味着端到端的时延是可控、可预测的,抖动必须被压制在微秒级甚至更小。而这一切的命门,是精密时间同步。

IEEE 802.1AS时间同步协议在工业网络中的应用示意图
IEEE 802.1AS时间同步协议在工业网络中的应用示意图

记得2018年我们改造一条汽车冲压线,原先用标准工业以太网,时不时出现告警风暴。查了半个月,发现根源是交换机里时钟漂移了十几微秒——十几微秒啊!在办公室网络里这根本不算事儿,可对于冲压机的协同,就是灾难。后来强制上IEEE 802.1AS,全网节点时钟同步到纳秒级,问题才消停。那阵子我见人就安利:没有精准的时间同步,确定性网络就是空中楼阁。

不过,时间同步只是地基。真正让确定性落地,还得靠调度机制。这里就不得不提TSN(时间敏感网络)了。TSN本质上是在以太网MAC层插入了一个时间感知整形器,把时间划分成周期性的窗口,优先级高的流量可以抢在窗口起始就发出,普通流量则靠后排队。这样一来,关键控制帧的传输时延就被严格约束。

TSN与5G:握手还是掰手腕?

有趣的是,正当TSN在工控圈火起来的时候,5G也高调喊出uRLLC(超可靠低时延通信),目标时延1毫秒,可靠性99.999%。乍一看,这不就是无线的确定性网络吗?于是行业里开始争论:TSN和5G到底是对手,还是队友?

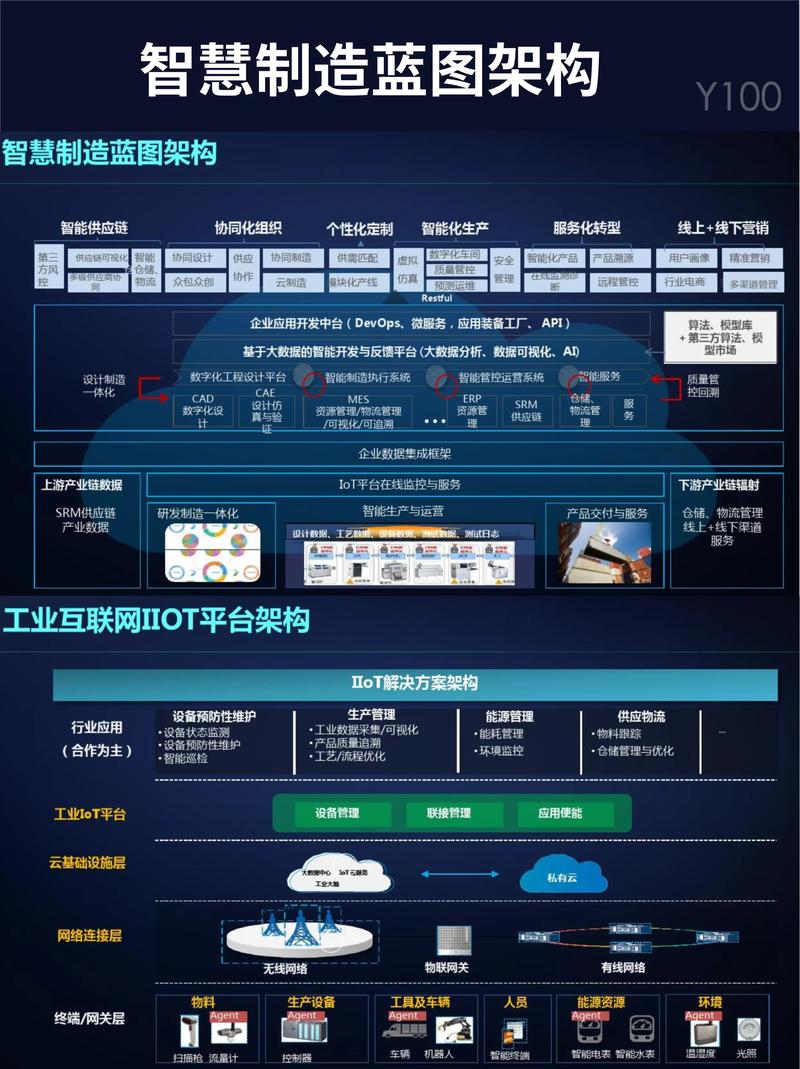

5G与TSN融合网络架构部署于智能工厂
5G与TSN融合网络架构部署于智能工厂

我的体会是——两者结合才是王炸。去年参观一家半导体封装厂,他们用AGV搬运晶圆盒,要求通信中断不超过10毫秒,否则会触发安全停机。Wi-Fi方案根本扛不住,金属反射干扰导致断开重连延时不定。最后他们拉了5G专网,但核心网与TSN交换机做了集成,把5G系统变成整个TSN网络的一个桥接节点。这样一来,AGV虽然走无线,却能纳入全厂的确定性调度。实测端到端时延抖动压到了±0.3毫秒,他们工程师开心得请我喝咖啡——真的,那种从绝望到解脱的情绪,你懂吧。

问:工厂里已经用了PROFINET、EtherCAT这些工业现场总线,还需要升级到确定性网络吗?
答:需要看场景。PROFINET IRT自身的确定性很强,但它是个封闭的生态,规模有限。一旦你希望把IT和OT融合,让MES直接抓取每个工位的实时数据,或者想把视觉检测数据无损传到云端训练,传统现场总线就不够用了。确定性网络——尤其是基于TSN的开放以太网——能让你在一个物理网络上同时跑实时控制流和视频流,还不互相打架。这就很划算了。

不过,5G+TSN的融合并非一帆风顺。最大的坑是跨域时间同步。5G基站从GPS或北斗取时间,TSN网络从Grandmaster取,两个时钟域本来各自为政。如果中间没有做好边界时钟处理,联合调度就会乱套。我们曾在一个试验床上看到,5G侧因为GPS失锁,时间跳变了几十微秒,直接导致TSN流控算法崩溃,全网风暴。惨烈。

落地实录:我们踩过的那些坑

落地实录:我们踩过的那些坑
落地实录:我们踩过的那些坑

说了这么多趋势,不如聊聊真金白银的教训。

⚠️ 坑一:网络拓扑不能靠想象。不少方案一上来就画个星型拓扑,认为交换机层级简单就能保证确定性。大错特错!实际上,当设备数超过100个,多跳引入的驻留时间抖动会迅速恶化。必须通过TSN的门控列表,逐跳预留传输窗口。而且,冗余链路的设计要非常小心——FRER(帧复制与消除)虽然提高了可靠性,但如果路径不对称,时延差异就会在合并点产生乱序,反而坏事。

坑二:终端设备的时间戳精度。很多传感器声称支持PTP,实际只是在协议栈里打时间戳,这没用。真正要命的是硬件时间戳,在MAC或PHY层就打上,否则软件中断延迟就足以破坏微秒级同步。我们吃过亏,买了一批“支持TSN”的摄像头,结果一测,时间误差±8微秒,还不如不用。

问:中小企业也想弄确定性网络,成本会不会太高?
答:现在门槛已经降了不少。一台支持TSN的8口交换机,两年前还要上万,现在国产方案只要两三千。5G专网也可以租用模式,不用自己建核心网。关键是选对架构:如果你的产线相对集中,用纯TSN网络就够了,完全不必跟风上5G。但如果你有频繁变动的工位、移动操作机,那5G+TSN的混合方案就值得考虑。可以先从试点工位做起,别一上来全量替换,风险高得吓人。

最后一个踏空的风险是运维能力。确定性网络运行起来,会比传统网络复杂一个数量级。门控调优、时钟监控、帧抢占诊断……没有专职的网络工程师,可能连排错都无从下手。我们帮一家注塑厂部署完后,他们最痛苦的竟然不是设备,而是找不到人看懂配置——最后逼得我们的工程师驻厂带了三个月。

确定性网络的下一步:从有线到无线的确定性

确定性网络的下一步:从有线到无线的确定性
确定性网络的下一步:从有线到无线的确定性

现在行业又往前卷了。最新的趋势是把确定性延伸到最后百米——Wi-Fi 7引入受限目标唤醒时间,可以在无线信道里切分出周期性的确定性传输窗口;UWB也进来掺和,用脉冲定位时间戳。工业无线确定性网络,不再是伪命题。

不过在我看来,这些新花样还得磨几年。当下最实的,还是把TSN的基础打好,把5G的融合调稳。毕竟,产线停一次,老板的脸能绿三天。

说到底,确定性网络不是什么玄学,就是一门用极致的时钟纪律和调度算法,给数据包排队做手术的手艺。搞通了,你会觉得整个世界都安静了——那种 predictable 的感觉,真让人上瘾。
