深度拆解可编程逻辑控制器(PLC):S7-1200硬件设计的得与失

谁还没点好奇心呢。那天手边刚好有一台旧的西门子S7-1200,闲着也是闲着,拆了。

说实话,这台可编程逻辑控制器(PLC)已经在现场跑了五年多,外壳都泛黄了。我本以为里面会是一团乱麻——结果,出人意料的整洁。德系做工那种强迫症一般的整齐划一,让人又爱又恨。

但是,有些设计,真的百思不得其解。我们先说外观。

一、外壳与接口:工业美学的妥协


西门子S7-1200 PLC前面板接口细节图
西门子S7-1200 PLC前面板接口细节图


上盖打开,就是那熟悉的 24V 供电端子,还有那个 SB 卡扩展槽——顺便吐槽一句,这玩意儿居然要单独买!而且新款的信号板插拔手感,怎么还不如十年前的老款?阻尼感完全不一样了,难道是成本惹的祸?

通信口是标准网口,但旁边那排指示灯的逻辑,刚入门时我经常搞混。Rx/Tx 闪个不停的时候,你根本不清楚是模块在自检,还是真的在传数据。西门子手册上只说“参见 LED 状态说明”——哼,说了跟没说一样!可编程逻辑控制器这种设备,搞那么含蓄干嘛。

转到侧面,是那个著名的 4 位拨码开关,IP 地址的。出厂默认全 0,你要是忘了设,联调时就等着报错吧。我见过无数新手在这个坑里爬不出来,包括当年的我自己。❗没有比“找不到设备”更令人沮丧的了,尤其是你急着上线的时候。

二、核心板揭秘:芯片选型的“够用”哲学

二、核心板揭秘:芯片选型的“够用”哲学
二、核心板揭秘:芯片选型的“够用”哲学

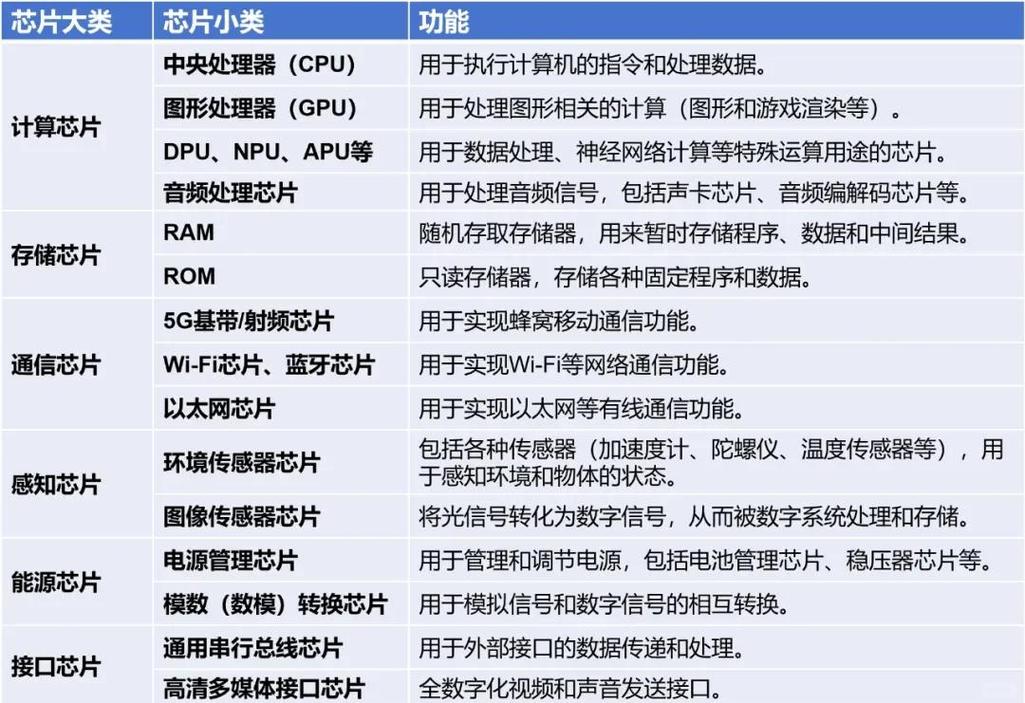

[IMG_KEYORYWORD: 西门子PLC S7-1200 主控芯片拆解特写]

掀起PCB,能看到主控是 TI 的 Sitara 系列,具体型号不细说了,免得惹麻烦。内存和闪存都焊死在板上,没给你任何升级的余地。够用吗?当然够。执行梯形图逻辑,处理几百个 I/O 点,绰绰有余。但你要想玩点花的——比如内嵌一个 Python 解释器——那还是洗洗睡吧。

不过话说回来,站在工业可靠性的角度,这种固化的硬件恰恰是它的优势。不像那些拿树莓派改的“伪”可编程逻辑控制器(PLC),一天死机三回。稳定性,永远是工业场景的第一优先级。💡

另外,我发现这次的板卡涂了三防漆,边缘器件还点了胶。嗯,这点倒是厚道。毕竟很多现场环境,粉尘、潮湿,恶劣得超出想象。

问:为啥PLC都用那么老的芯片架构?性能跟得上吗?
答:这正是外行人最爱问的问题。跟上,当然跟上——但不是追桌面级的性能。一个中型 PLC 的扫描周期通常在 10 毫秒以内,而现场传感器和机械动作的响应时间动辄几十上百毫秒,瓶颈根本不在控制器本身。用老架构、成熟工艺,发热低、长期供货有保障,这是工业界心照不宣的默契。你以为他们在省成本,其实人家是在规避风险,对吧?

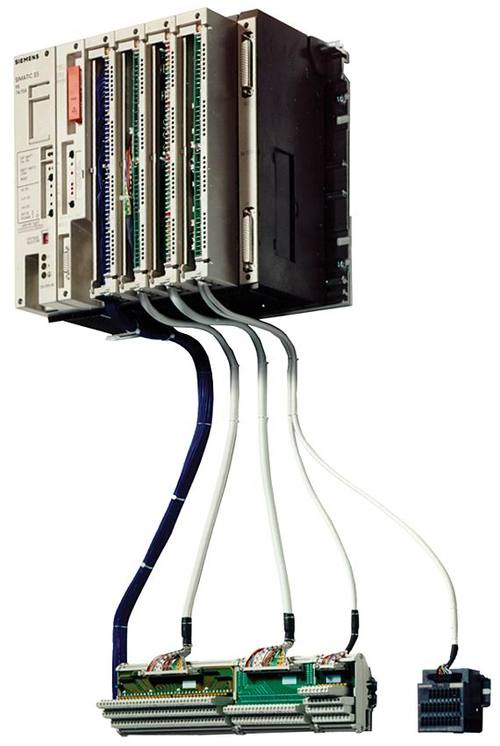

三、I/O 模块:隔离与保护的权衡

三、I/O 模块:隔离与保护的权衡
三、I/O 模块:隔离与保护的权衡

数字量输出模块,一排排继电器“咔哒咔哒”响,这是工厂里最动听的声音——至少对我来说。不过继电器寿命有限,频繁动作的场合,我肯定选晶体管输出。但晶体管也有毛病,过载能力差,短路一下就烧给你看。

还有那个模拟量模块,通道间的隔离真不是盖的。以前拆过一个国产兼容模块,四层板省成了两层板,照片一拍就露馅。光耦合器用的也是不知名品牌,EMC 测试能不能过?我很怀疑。✅ 好货不便宜,在工业硬件上,这是铁律。

说到隔离,顺便提一下安全 PLC。普通可编程逻辑控制器安全等级不够时,必须上安全模块,双通道、交叉诊断,一堆冗余设计。贵是真贵,但一旦出事,它能让人活命。

问:继电器输出和晶体管输出,到底怎么选?我看网上也众说纷纭。
答:看你驱动的负载。如果是阻性负载,或者动作不频繁,继电器便宜耐操;如果是感性负载,或者高速脉冲输出(比如控制伺服),必须上晶体管。有人图省事全用继电器,结果触点打火、粘联,把整个柜子搞得一塌糊涂。我修过那种烂摊子,所以——听我的,别图那点小便宜。❗

四、通信模块:从 PROFINET 到 OPC UA 的跃迁


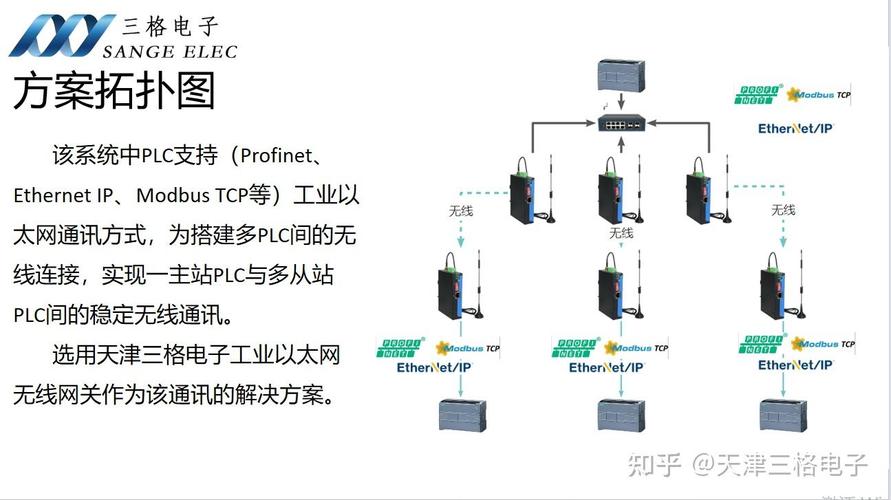

PROFINET网络拓扑与PLC通信示意图
PROFINET网络拓扑与PLC通信示意图


S7-1200 标配的 PROFINET 口,用起来简单,但底层那一套实时以太网协议,复杂得令人发指。IRT 等时同步,微秒级的抖动,这些看不见的地方才是西门子的真本事。工业通信,从来就不是通上就行。

最新的固件开始支持 OPC UA 服务器了,虽然只是简化版,但意义重大。这意味着你直接就能让 MES 或云平台读取数据,不用再搞个上位机转发。不过配置起来依然反人类,那个 TIA Portal 的 OPC UA 授权界面,各种嵌套,我每次都要骂两句才能冷静下来。

有人问,能直接上云吗?可以,加个物联网模块,但我不建议把核心控制直接暴露出去。最稳妥的还是中间加个边缘网关,做数据缓存和协议转换。安全第一,再说一遍。

拆完这台 S7-1200,我坐在椅子上愣了会儿神。十几年了,可编程逻辑控制器(PLC)从最初的继电器替代品,变成了今天工业信息化的枢纽。硬件在变,软件在变,但那种追求极致可靠性的偏执没变。有时候觉得它太保守,但每次看到它在那满是油污的柜子里稳定运行,又觉得,嗯,就该这样。

下次拆个倍福吧。那个基于 Windows 的玩意儿,又是另一番光景了。
