压力容器的定心丸?无损检测(NDT)中相控阵技术的那些真话与槽点

前几天去一个老客户的炼化厂,刚停炉检修。爬到反应器顶上,风大得能把安全帽掀翻,看着底下人拿着常规超声的探头在焊缝上一点一点地蹭,我当时心里就冒火——但也没办法,有些死角,数字射线也摆不开。说实话,这种时候你就特别想骂娘,为什么2024年了,我们还在用这么原始的方式赌命?无损检测(NDT)这行,提“变革”提了二十年,可真正落地的,相控阵(PAUT)算一个。

工业炼化压力容器焊缝相控阵超声检测现场
工业炼化压力容器焊缝相控阵超声检测现场

不过话又说回来,相控阵也不是万能药。去年在一个外资项目的验收上,业主代表是个德国老头,指着我们的PAUT图谱说:“你那个扇扫的红色区域,到底是未熔合还是晶粒噪声?重新拍片!” 得,折腾一宿。技术是先进了,但人的因素——这种事儿,才是真正的麻烦。

传统UT真的该被扫进垃圾桶吗?

常规超声单晶探头,斜探头45、60、70度轮着来,一个人扛着机器,还要用草稿纸画DAC曲线——效率低得令人发指。尤其是在厚壁容器,比如加氢反应器,壁厚200毫米,焊缝宽度30毫米,你扫一个环缝得要三四个小时,还要不停换楔块。累也就算了,关键是结果不可记录。没有永久图像,换了检测员,可能连缺陷都复现不出来。这对在役设备的寿命评估简直是噩梦。💡 业界有一句话我印象深刻:“没有图像的无损检测,就是在裸奔。”

但如果你去一些小制造厂,常规超声还是主流。为什么呢?便宜!一台相控阵设备动辄四五十万,而一台数字UT也就几万块。而且很多标准,尤其是老牌的ASME规范,虽然纳入了PAUT,但执行起来仍偏向保守。所以现实就是:高端项目上PAUT,低端货还是用老法子对付。❗ 这很撕裂,对吧。

相控阵的爽点,以及它被神化的部分

我在2016年第一次用相控阵做不锈钢焊缝,那种多角度扇扫同时显示的感觉——不夸张,真有点科幻。一个探头能覆盖40到75度的声束,电子线扫省去移动,缺陷的端点衍射波和反射波同时呈现,对缺陷定高、定深、评估走向,简直是降维打击。再加上全矩阵捕获(FMC)和全聚焦法(TFM),图像分辨率直接逼近射线底片,却还没有辐射风险。✅ 这对现场工期和安全来说,是革命性的。

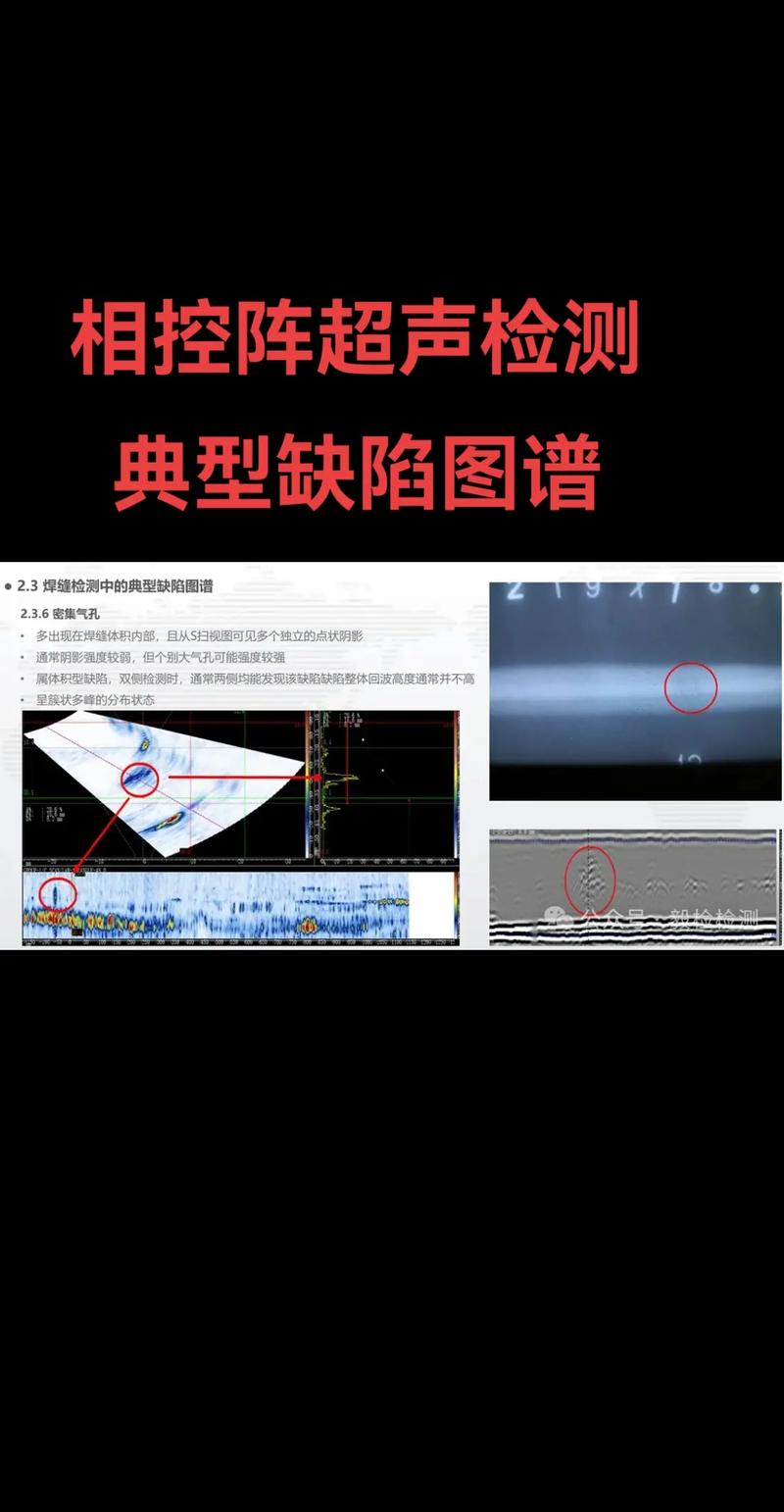

相控阵超声扇扫成像与缺陷S扫描显示对比
相控阵超声扇扫成像与缺陷S扫描显示对比

然而我们总喜欢把技术吹上天。相控阵的难点在于参数设置。声速、延迟法则、聚焦法则,任何一个设置错误,出来的图像就是艺术品——好看但不真实。还有耦合问题,高温涂层表面,信号衰减会骗过系统。我曾经看到一个PAUT图谱显示连续根部未熔合,结果切开一看,是堆焊层的异质界面……这种坑,只有吃过亏才知道。

问: PAUT能完全替代射线(RT)吗?我们厂想省去放射源管理。

答: 看情况。如果是薄壁低碳钢对接焊缝,PAUT测缺陷长度和深度比RT更准,尤其裂纹类缺陷,RT容易漏。但体积性缺陷,比如气孔、夹钨,RT更直观。现在很多项目是PAUT+TOFD(衍射时差法)组合,再辅以局部RT抽查。不要试图一刀切,会被第三方监理怼到墙上。

做NDT,别只盯着设备,人才是最大的变量

我见过一个持高级证的二级人员,扫查手法一流,但分析时硬是把几何信号判成缺陷,导致无辜焊缝返修,损失十几万。为什么?因为相控阵图谱的伪像识别完全依赖经验——你得知道不同材质、不同坡口形状的底波特征。这需要几十年功力,而不是三天培训。然而现在行业急功近利,一些机构发的证书水分极大。😡 这种系统风险,迟早要爆雷。

另一个槽点:数据分析。一个20米长的环缝,PAUT能产生几百GB的数据,而在许多公司,分析员被催着当天出报告。可能吗?于是很多人就只看阈值报警,不看波形细节。这跟闭眼开车有什么区别?所以我强烈建议,建立企业自己的缺陷图谱库,用真实解剖结果反哺看图能力。这不是多此一举,这是活命的根基。

问: 小厂没钱上相控阵,但又想提高检测可靠性,怎么办?

答: 两条路。一是外包给专业检测公司,让他们带设备出报告,你按次数付费,比买设备划算。二是做好传统UT的数字化升级——现在有数字式UT仪支持B扫描和编码器,记录半永久图像,成本不高。另外,多花点钱培训一个好焊工,减少缺陷产生,也是曲线救国。💡

最后吐个槽:这些年,很多客户招标时指定要“最先进的NDT技术”,但根本不理解原理,甚至不给足够的检测时间。技术再牛,也架不住外行指挥内行。所以,下次当你看到一张漂亮的相控阵图谱时,先别急着点赞,想想那背后可能透支了多少检测员的诚实和耐心。这才是真正的无损检测——不仅对工件无损,对良心也最好无损。
