Modbus协议为什么还没死?40年工业通信“老炮”的生存之道

上周在客户现场,我被一位刚入行的工程师问住了。他指着满是灰尘的PLC柜说:“这都什么年代了,怎么还在用Modbus?为什么不用PROFINET或者EtherCAT?”说实话,那一瞬间我有点恍惚——因为15年前我刚入行时,问过一模一样的问题。结果呢?我现在还在用Modbus,而且用得很顺手。它就像工业通信里的“小强”,你觉得它该淘汰了,可它活得比谁都好。为什么?

老旧PLC柜内Modbus通信线缆连接实拍
老旧PLC柜内Modbus通信线缆连接实拍

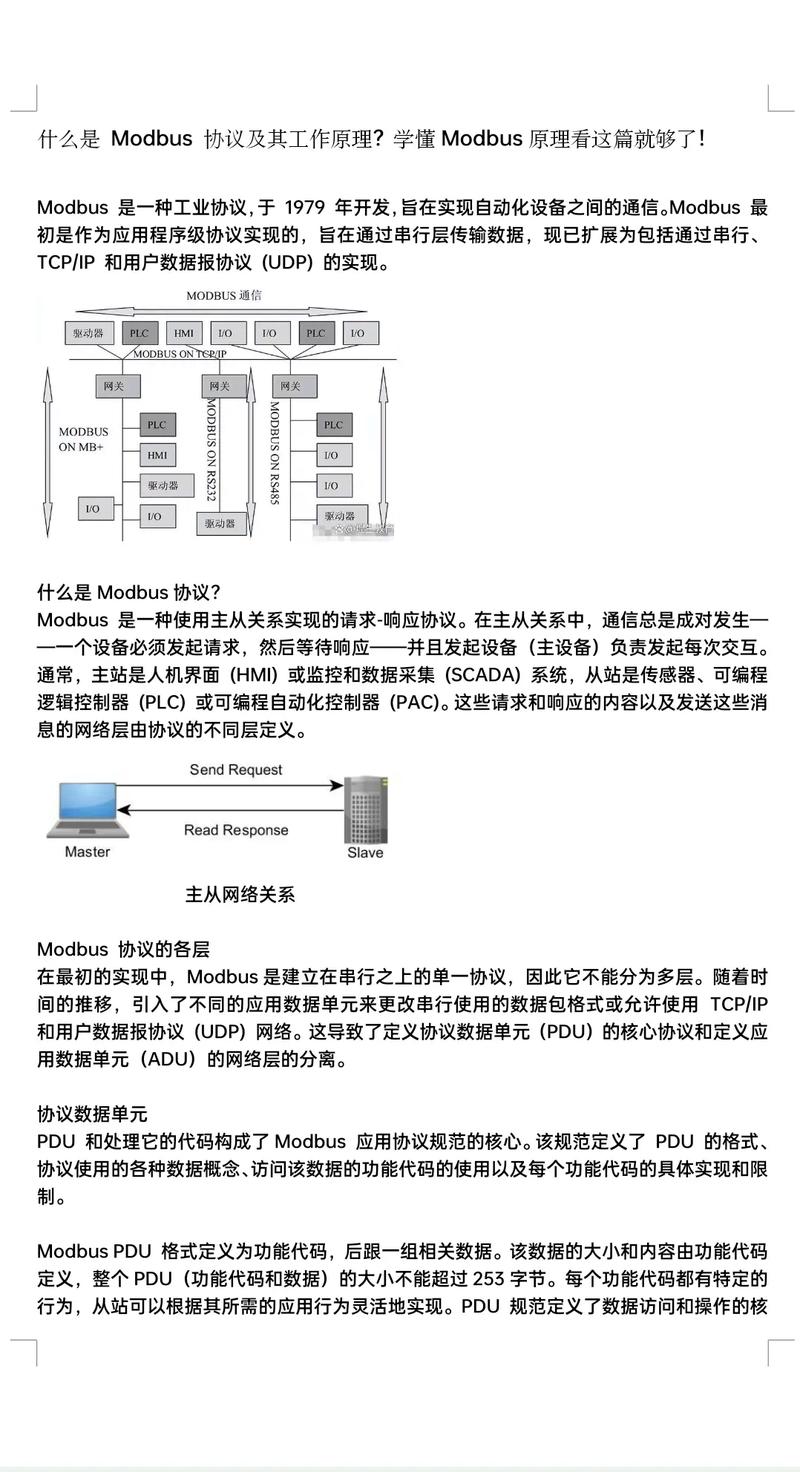

Modbus协议到底是个啥?别想复杂了

Modbus协议到底是个啥?别想复杂了
Modbus协议到底是个啥?别想复杂了

Modbus是个纯纯的主从协议。就这么简单。一个主站,最多247个从站,主站发请求,从站老老实实回答。没有花哨的令牌传递,没有复杂的时间同步。当初Modicon公司在1979年搞出这东西,就是为了让自家的PLC能跟面板表、变频器说上话。它基于RS-232或RS-485物理层,数据帧短小精悍,RTU模式下一个请求可能就8个字节。没错,8个字节就能完成一次读写。对比现在动不动几百字节的XML或者JSON,轻量得让人想哭。

但你别以为它简陋。功能码(Function Code)的设计透着那个年代工程师的智慧——用极少的位数完成明确的意图。比如功能码03是读保持寄存器,06是写单个寄存器。如果你需要批量操作,还有16功能码。就是这些简单的指令,让不同厂家的设备第一次有了共同语言。在那个没有标准化组织强势介入的年代,这简直就是奇迹。

不过话说回来,Modbus的简单也是个坑。它没有认证机制,没有加密,地址空间只有16位。这意味着什么?任何一个连上总线的设备,只要知道地址,就能随意读写数据。这在当年根本不是问题,因为工厂网络都是物理隔离的。可现在呢?IT与OT融合,风险就来了。我见过一个化工厂,工程师把Modbus TCP口直接映射到公网,用来远程监控流量计。真是……胆子够大的!

Modbus RTU vs. Modbus TCP:老树开新花

很多人分不清这两者,以为Modbus就是串口那点事。其实Modbus TCP是Modbus协议在以太网上的进化。它把RTU的地址域替换成了MBAP报文头,然后用TCP/IP传输。端口502,成了事实标准。这一步直接让Modbus跨入了信息时代。现在你可以在一条网线上同时跑Modbus TCP和HTTP、MQTT,甚至还可以用Web浏览器监控数据——只要加个小网关。

Modbus TCP/IP网络拓扑示意图
Modbus TCP/IP网络拓扑示意图

我做过最极端的改造:用一块几十块钱的ESP32芯片,把老掉牙的Modbus RTU温控表数据转成MQTT,直接上云。成本?几十块。效果?老板在手机上就能看产线温度。那一刻我突然理解了Modbus的生命力:它足够底层,足够通用,像个乐高积木,随便你怎么搭。而PROFINET这类协议呢?强大是真强大,但你需要专用芯片、昂贵的授权、复杂的组态软件。中小企业根本玩不起。

但是——我得吐槽一下——Modbus TCP的实时性就别想了。它跑在TCP上,有不确定的延迟。你如果用它做运动控制,那就是找虐。我见过一个哭笑不得的案例:用Modbus TCP控制伺服电机位置,结果每个周期抖动几十毫秒,最后只能加硬件补偿。所以,分清场合:速度要求不高的过程控制、数据采集,Modbus绰绰有余;高速同步,趁早换EtherCAT。

实战中那些让你“啊哈!”的细节

搞Modbus久了,总会攒些反直觉的经验。这里分享几条,避免后人踩坑:

第一,寄存器偏移量是个永恒的坑。很多设备文档写“地址40001”,你兴冲冲用功能码03去读,结果返回错误。为什么?因为有些厂家把地址计为0-based,有些是1-based。40001实际对应的是地址0x0000还是0x0001?没统一标准。老手都会用调试工具先扫一遍地址,确认偏移。你要是不信,去翻翻不同品牌变频器的Modbus寄存器表,保证让你怀疑人生。

第二,RS-485布线别瞎接。理论上可以手拉手,但现场经常看到星型拓扑,然后抱怨通信不稳定。485是差分信号,讲究终端电阻和偏置电阻。120Ω终端电阻必须加在总线两端,不是每个设备都加!还有偏置,某些国产转换器驱动能力差,不加偏置远点就误码。我曾在一条两三百米总线上,用示波器抓到反射导致的波形畸变,直到加了电阻才消停。

第三,超时时间设置要灵活。RTU模式要求帧间间隔3.5个字符时间,但实际波特率一高,有些慢设备来不及响应。我习惯用4-5个字符的超时,牺牲一点速度换稳定。TCP模式也一样,别以为局域网延迟就稳了。交换机背压、带宽占用都会影响。我推荐用Wireshark抓包分析,看请求与响应的时间差,再定超时。

问:我的设备支持Modbus TCP,但我用Python读取时经常断连,为什么?

答:大概率是socket没处理好keep-alive或半关闭。Modbus TCP没有会话层,很多库默认没有心跳。我建议你设置TCP keepalive参数,或者在应用层周期性读取一个已知的寄存器(比如设备序列号)作为心跳。另外,检查防火墙是否丢弃了502端口的空闲连接。还有,别用默认的socket超时,改成2-3秒,避免一直挂起。

问:Modbus RTU和Modbus ASCII该选哪个?

答:现在基本都用RTU。ASCII模式每个字节要拆成两个ASCII字符,传输效率低一半,唯一的优点是可以用肉眼在串口监视器里看懂数据。除非你维护的是30年前的老设备,否则永远选RTU。我入行至今,只见过一次ASCII模式,那是在一台美国进口的旧注塑机上。

问:Modbus协议在工业物联网时代还能活多久?

答:我敢打赌,至少10年内不会消失。因为存量太大了。全球在用的Modbus设备数以亿计,从电表到阀门定位器。而且现在很多物联网网关都把Modbus作为标准南向协议,直接转换成OPC UA或MQTT。它成了OT和IT之间的桥梁。除非工厂全部推倒重建,否则Modbus就会一直存在。不过,它逐步退居底层,成为传感器和执行器的简单通信协议,而上层用更高级的协议。这或许就是它的终极归宿。

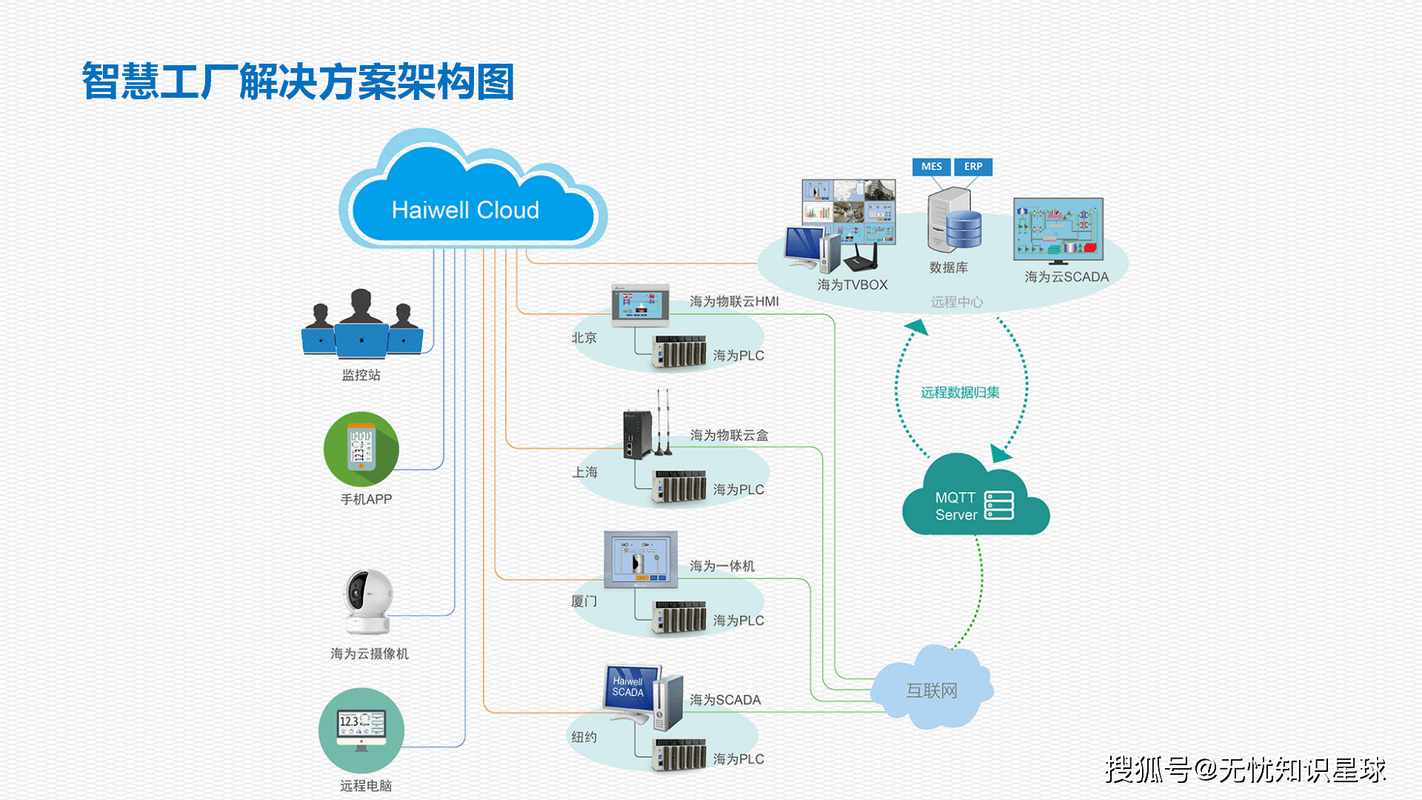

工业物联网网关集成Modbus设备示意图
工业物联网网关集成Modbus设备示意图

最后说个我最近的实践。我们在一个汽车零部件产线升级项目中,把20多台注塑机的Modbus数据汇聚到边缘计算网关,再用OPC UA上传到MES。核心数据采集周期1秒,完全满足工艺监控。但遇到一个问题:部分老注塑机寄存器定义非标,读上来的温度值需要做缩放和偏移。我们在网关层用脚本清洗数据,完美解决。这再次说明,Modbus的简单反而赋予它极强的适应性。你可以用它传递任何数据,只要两端约定好。

所以,别小瞧这个“老炮”。它不性感,不前沿,但它可靠、便宜、无处不在。下次看到Modbus,别急着嫌弃,先问问自己:你能用最低成本解决当前问题吗?如果能,那它就是最好的协议。
