锻造工艺：为何你的锻件总是不合格？——一位老锻工的真心话

说实话，干锻造二十多年了，最烦的就是别人把咱们这行当成“打铁”的。没错，是跟火和锤子打交道，但背后的门道……深了去了。上周有个小伙子，一脸沮丧地找我，说他负责的那批曲轴锻件，探伤全废了。我一看工艺卡，差点骂人——加热温度区间给得那么窄，变形速率又没控好，能不出裂纹才怪呢！其实啊，锻造远不是烧红了砸两下那么简单。

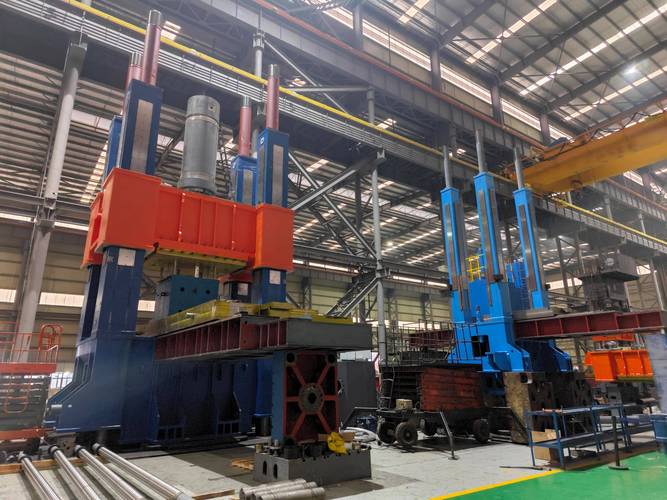

模锻还是自由锻？选错工艺，哭都来不及

刚入行那会儿，我也栽过跟头。有个订单要一批异形法兰，图省事用了自由锻。结果呢？余量放得跟小山似的，后续机加工量巨大，成本直接爆表。客户当场翻脸。后来换成模锻，模具一压，流线完美，材料利用率从60%飙到90%以上。不过话说回来，自由锻并非一无是处。单件小批量、超大件，它依然是王者。比如大型船用曲轴，动辄几十吨，你上模锻？光模具费就能让你破产。关键是你得懂权衡——这与“锻造工艺”本身一样，是门妥协的艺术。问：自由锻和模锻到底怎么选？总不能每次都靠经验猜吧？
答：问得好。简单来说，看三点：批量、精度、成本。批量小，精度要求低，或者零件尺寸巨大，选自由锻。反过来，批量大、精度高、结构复杂，那就上模锻。但还要留意材料特性。高合金钢开坯，有时必须先用自由锻破碎碳化物，再用模锻成形——这叫“分步锻造”，细节决定成败。

那些年，我们踩过的锻造缺陷坑

说到缺陷，每个锻工都能倒出一肚子苦水。折叠、裂纹、粗晶、白点……我最恨白点。这东西是氢致裂纹，潜伏期长，锻件货到客户那才炸开。赔钱是小，信誉是大。预防白点？关键在冶铸环节脱氢，锻造后必须缓冷或等温退火。我们厂吃过一次亏后，规定凡是重要锻件，锻后必须进保温坑，温度严格按工艺曲线走，谁偷懒我扣谁奖金——血淋淋的教训。

问：我的锻件内部出现裂纹，分析说可能是锻造温度过高，但我觉得温度没超啊？
答：温度没超，不代表没问题。裂纹分热裂和冷裂。热裂多发生在高温区，与硫、铜等杂质有关，加热不均、变形速率过快也会诱发。冷裂则是相变应力导致，终锻后冷却太快就会出现。建议你查一下热电偶是否校准——现场常因测温偏差瞒报实际温度。另外，终锻温度必须严控，低于再结晶温度了你还砸，不就是找裂嘛。

锻造的未来：自动化与数据真是噱头？

这几年老有人忽悠“黑灯锻造”“智能锻造”。先别急着嗤之以鼻。去年去德国参展，看到一家中小型锻企，用上数字孪生技术，模具寿命预测准到令人发指。国内有些大厂也开始上锻造执行系统（MES），实时采集温度、力能参数，自动调整工艺。但我想泼盆冷水：不是所有厂都适用。你如果连基本的工艺参数都理不清，上个系统只会添乱。锻造根基还是对人、对金属流动的理解。数据可以辅助，但代替不了那双看火色、听锤声的眼睛。😏 问：小企业搞自动化锻造，投入大吗？值不值？
答：看你怎么搞。全员自动化，动辄几百万上千万，不值当。但部分自动化呢？比如自动喷脱模剂、机器人取件，往往半年回本。我们厂上了两套关节臂机器人，专门做热态搬运，工伤率降了，产能升了20%。先局部突破，比盲目大面积铺摊子实在。所以，锻造工艺不是一成不变的铁律，它得跟着材料、设备、市场一起演化。但不管怎么变，踏实干活、敬畏缺陷、尊重金属内在逻辑，这些东西永不过时。否则，再好的工艺设计也是纸上谈兵。
