那天凌晨三点，车间电话把我从梦里拽出来——连续三个挂具的镀锌件，起泡起得像癞蛤蟆皮。赶到现场，槽液温度正常，电流也没跳，可活儿就是没法看。后来才发现，是前道除油槽的加热管漏了，液温根本不够！这种低级错误，每个电镀佬大概都经历过。说实话，干电镀这行，看似粗糙，实则处处是坑。
为什么电镀总出幺蛾子？——前处理才是爹
很多新手以为电镀出问题肯定是槽液不行、添加剂不够。错！八成以上的镀层缺陷，根源都在前处理。除油不彻底，活化不到位，进了镀槽就是灾难。我曾经遇到过一批货，镀镍层大面积发花，查了三天，最后发现是酸洗后水洗槽的pH值偏高……就那么一点残留酸雾，毁了整批产品。你说冤不冤？❗
这时候就得聊聊清洗哲学了。不是拿水冲冲那么简单——温度、浓度、时间、超声波参数，哪个环节失衡都会连锁反应。我现在的习惯是：每班次第一件事，拿pH试纸点一下水洗槽，别笑，土办法比在线仪表还实在。💡
问：新配的碱性除油液，槽温也达标，可工件表面总有一层灰膜，怎么都洗不掉，啥原因？
答：八成是水质硬度太高，钙镁离子和除油剂里的表面活性剂反应生成了钙皂。换软水或者加螯合剂，立竿见影。另外，如果你的工件是铝合金的，注意除油液里不能含硅酸盐，否则生成硅酸铝膜，酸洗都咬不掉——这坑我踩过，废了整整一挂具铝件！
整流器选型，别以为功率够就行！

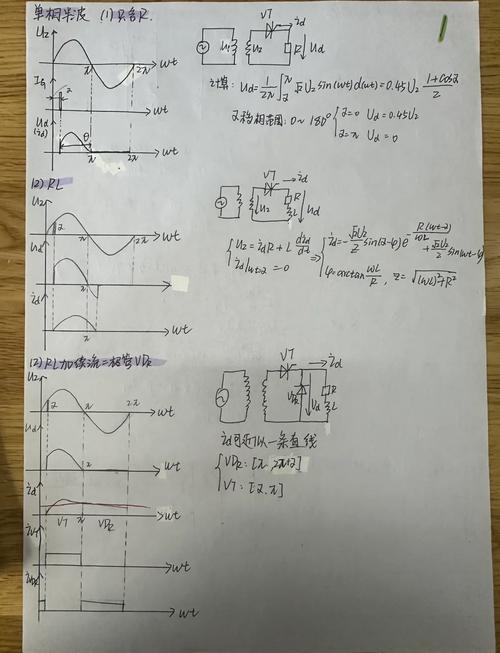

接下来要吐槽整流器——这玩意儿是电镀的心脏，可多少人只盯着电压电流？输出纹波系数、脉冲波形，这些东西直接影响镀层结晶细致度。记得有次做酸性镀铜，怎么镀都有麻点，添加剂加到过量还是不行。后来用示波器一测，整流器纹波率高达15%！换成高频开关电源，麻点立马消失。😤
现在这行业，还在用可控硅整流器的厂子不少，图个便宜耐用。但做精密件，尤其是PCB电镀、贵金属电镀，高频开关电源甚至脉冲电源才是正道。不过话说回来，脉冲参数设置离谱了也会搞出奇葩镀层——占空比调错，镀层里应力大到能自己开裂。
问：镀镍层密密麻麻的针孔，加了润湿剂也不管用，是不是镀液脏了？
答：别急着大处理。先查查阳极袋有没有破，阳极泥渣是不是悬浮起来了。再检查一下搅拌方式——空气搅拌太猛或者阴极移动速度不对，都可能裹挟气泡造成针孔。还有个冷门原因：镀液里铁离子超标，低至50mg/L就能引起针孔。我之前怎么都查不出，最后换了部分镀液才解决，所以现在每季度必测一次铁含量。
环保重压下，电镀厂怎么活？
说实话，这几年环保查得越来越严，废水零排放喊了多少年？但真正能做到资源回收的厂，有几个？我们园区去年上了套离子交换+反渗透系统，把含镍废水浓缩回用，虽然前期投了八十多万，但算算一年省下的镍板和排污费，两年就回本了。❗而且，再也不用半夜偷摸排废水了——那种提心吊胆的日子，真不是人过的。
更绝的是，最近在试用电化学法从老化镀液中回收铜，直接搞出金属铜板。技术不算新，但稳定性总不如意，槽电压控制不好就析出海绵铜。不过方向是对的，废液变资源，政策还有补贴。💡
写到最后才想起来，还有一条血泪教训：千万别迷信进口添加剂。某品牌光亮剂，参数说得天花乱坠，结果对杂质容忍度极低，槽液用两周就得大处理。最后换了个国产配方，皮实耐造，成本砍一半。合适才是最好的，对吧？
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀槽边十年笔记：从镀层起泡到零缺陷的辛酸路 https://www.dachanpin.com/a/tg/66404.html
