去年秋天，一个老客户投诉——铝壳阳极氧化膜用手一摸就掉色。当时心里咯噔一下……查了记录，那批活儿是夜班赶出来的。跟班长一聊，果然，脱脂槽两个礼拜没换药液。😤 说实话，阳极氧化这活儿，原理不复杂，精就精在细节。一步疏忽，整批完蛋。
工艺原理：不是随便泡泡就行
简单讲，阳极氧化就是把铝件挂在酸液里通电，表面生成一层氧化铝膜。这膜本身透明多孔，硬而耐磨，还能吸附染料。常见工艺分三种：硫酸阳极氧化（占比最多，通用）、硬质阳极氧化（低温，膜极硬，用在活塞等）、铬酸阳极氧化（膜薄但韧性好，适合结构件）。温度、浓度、电流一个不能跑偏——高了低了都出幺蛾子。
我见过最离谱的一次：夜班工人把电流调到“感觉差不多就行”，结果膜薄得像层纱，还花了。问他为啥不看表，他说“经验丰富”。自此，所有电源柜都上了锁定电流参数。💡
膜厚多少？这事儿不能拍脑袋
膜厚决定性能，也决定成本。一般装饰件10-15微米足矣；户外建筑型材得25微米以上；硬质膜往往奔着50微米去。问过很多采购，张口就要“硬质氧化”，可一问用途——就是个室内装饰件。多花一倍钱，效果差不多。何必呢？
问：怎么又快又准地测膜厚？
答：涡流测厚仪最方便，非破坏。但记住要校准，尤其测小件。以前用切片法，累死个人，现在谁还干那个？除非有争议才上显微镜。✅
不过，膜厚达标未必万事大吉。有个案子：膜厚25μm，盐雾测试48小时就起泡。一查，封孔没封好。那批用了所谓的“低温封孔剂”，结果反应没到位。后来换成熟的高温含镍工艺，问题解决。唉，工艺配方有时真像做饭——火候不到，不好吃。
最新动向：环保逼出来的新工艺
这几年环保查得严，含铬氧化的单子基本不接了。去年开始，我们车间全部转用无铬封孔剂，效果稳得住，但成本高了点。还有就是脉冲阳极氧化——用周期性变化的电流，膜层致密度能上一个台阶。试过几批，确实不错，特别是耐磨要求高的零件。另外，一些大厂开始用自动加药系统，实时检测槽液参数，手机APP就能看报警。这个真香，夜班再也不用睡不安稳。😌
问：阳极氧化膜需要定期保养吗？
答：分场合。室内装饰件基本不用管，除非有强酸清洁剂。户外件，建议半年清水冲一次，别用钢丝球擦。曾经有客户新装的铝幕墙，维护工用酸性洗剂一喷，第二天全花。教训惨痛！❗
还有一点，很多人忽略——后道清洗的水质。纯水、去离子水是刚需。硬水里的钙镁离子会留在膜孔里，干了就白斑。我们吃过亏，现在全用RO水冲洗，最后热纯水封闭。
常见缺陷速查表
干了二十年，总结几个高频毛病：膜层发花——八成前处理脱脂不良或碱蚀不均；局部烧损——电流密度太大或搅拌不够；白霜——封闭后残留，清洗不净；手印腐蚀——操作时没戴手套，你说冤不冤？这些毛病，说穿了都是管理问题。

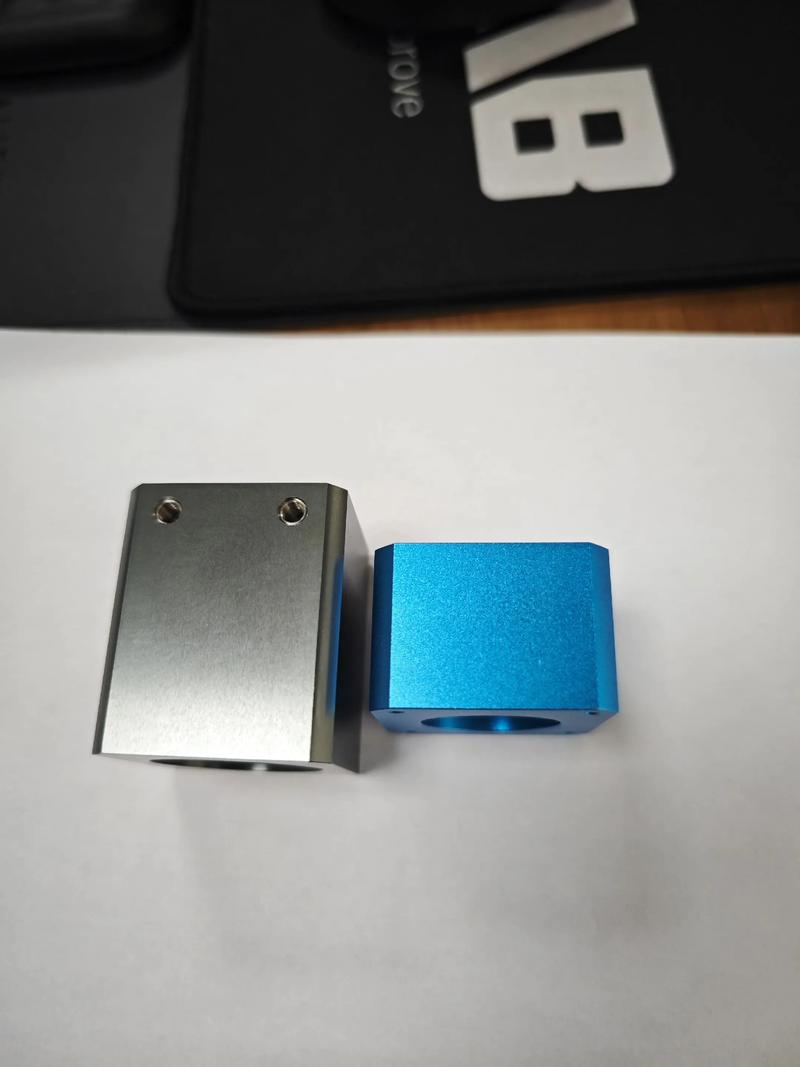

染色这点事：不只是好看
阳极氧化膜多孔，天生能吸染料。无机染料靠金属盐沉淀，色牢；有机染料颜色鲜艳但耐光差。很多外观件要求艳丽同时还要过紫外线老化测试，这就有挑战了。我们试过某进口橙色有机染料，配上紫外吸收剂，勉强过关。但成本……啧啧，不提了。
问：阳极氧化后染色，怎么保证颜色均匀不掉色？
答：染色前的活化和清洗至关重要，膜孔吸附要均匀。染料选好品牌，别贪便宜。然后就是封闭彻底，否则几天就褪色。我们一般建议用醋酸镍封闭，稳定。🌈
好了，今天就聊这么多。干这行，技术不更新就掉队，但基础的细心永远不能丢。下次有机会再说说阳极氧化与涂装的搭配。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化现场实录：这些坑你可能也踩过 https://www.dachanpin.com/a/tg/66405.html
