快速成型选型避坑：我踩过的3个大坑和一套黄金法则

上个月，一个做医疗器械的客户气冲冲地打电话给我——他们花9万块打印的一批尼龙样件，全部变形！图纸上0.05mm的公差，实际测出来偏了0.3，装配根本卡不上。我让他把工艺单发过来，一看，SLS（选择性激光烧结）没错，但参数用的是十年前的老设备标准。粉末预热温度不够，层间结合力直接崩盘。这就是迷信“只要有设备就能干”的惨痛代价。

说实话，干这行十五年，类似的故事能讲一整天。很多人一提快速成型，脑子里只有“3D打印”四个字，仿佛它就是万能解药。没错，3D打印是快速成型的主力，但快速成型（Rapid Prototyping）是个大家族——光固化SLA、激光烧结SLS、熔融沉积FDM，还有数控手板（CNC），以及近年来冒出来的金属直接能量沉积（DED）……各有各的脾气。选不对，就是烧钱。

一个真实的教训：我跟进过一个无人机项目。初期验证气动外形，图快，直接上了SLA，因为SLA表面光滑、精度高，做外观件完美。可他们居然拿SLA件去做风洞吹风！结果吹到15m/s风速，机翼后缘直接颤振断裂——SLA用的光敏树脂脆得像玻璃。后来换成CNC机加ABS板，一星期出活，测试一次过。这事儿告诉我们：快速成型不是“快”就行，而是要在对的时间用对的工艺。

别被“7天出样”忽悠：精度和强度是两码事

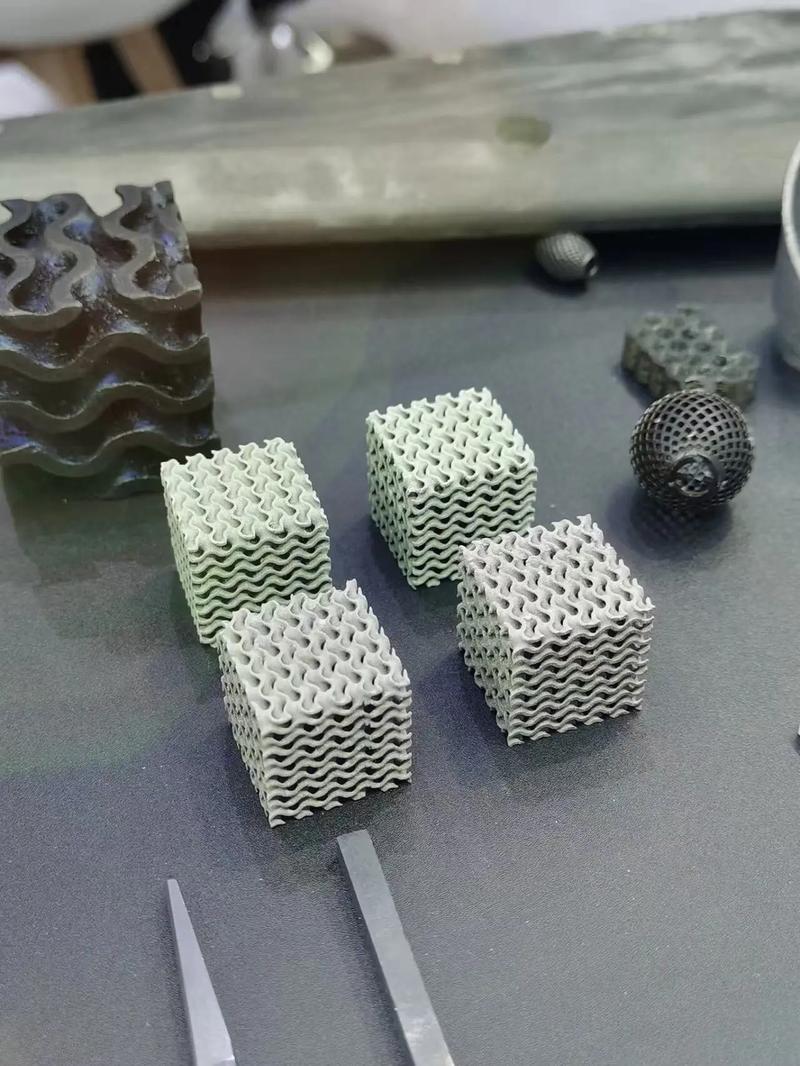

很多采购一上来就问：“最快几天？能不能做到±0.1？” 听见这种问题，我就知道要坏事。因为你可能忽略了强度验证这个隐形杀手。举个例子：FDM打印的PLA件，你敢直接拿去做卡扣疲劳测试吗？掰不到十次就断了。这时候你得考虑尼龙SLS或者金属打印。但金属打印呢？激光选区熔化（SLM）做出来的不锈钢316L，表面粗糙度Ra随便就超过10μm，必须后处理。时间又上去了。

去年我们给一家汽车厂做进气歧管样件。初期方案是SLS尼龙+表面打磨，尺寸OK，但耐热不够——靠近发动机的位置，90℃就开始软化。紧急改用惠普MJF（多射流熔融）的PA12，加玻璃微珠增强。成本贵了40%，但耐温提到150℃。客户后来跟我说：“多花的钱，比推迟两周发布省得多。”❗这就是工业逻辑：速度是底线，但功能匹配才是天花板。

QA时间：你最头疼的那些细节

问：手板打出来有细微层纹，怎么快速解决？
答：看你要干嘛。如果是外观展示件，直接上SLA的光敏树脂，层厚调到0.05mm以下，几乎看不见纹。或者用CNC做透明亚克力手板，抛光后跟镜子一样——💡但前提是你得接受CNC的加工限制，比如倒扣结构就做不了。如果只是试装配，SLS尼龙的颗粒感其实不影响滑动配合，喷一层汽车清漆就搞定。千万别为了“完美外观”过度加工，那纯粹是浪费钱。

问：图纸公差标得特别严，快速成型厂总说做不到，怎么破？
答：兄弟，你要先搞清楚是“静态公差”还是“装配公差”。静态整体尺寸，比如一个200mm长的壳体，3D打印做到±0.15%已经很厉害了——也就是±0.3mm，你还想咋地？但如果是局部孔位，CD纹螺丝孔之类，一定要在数模里预留余量，然后后处理二次加工。我们经常遇到：设计那边直接用最终注塑公差标图，打印出来傻眼。正确的做法：把配合位单独做镶件，CNC精加工后压进去。又准又快，还不担心整件报废。

混搭才是王道：一条很少有人明说的柔性产线思路

别被单一技术绑死。这两年我越来越推荐“混合快速成型”——就是把几种工艺串起来用。比如：主体用FDM打印机打大尺寸PLA，便宜、快；关键受力部位嵌金属件，用CNC加工；密封面用SLA打印并经研磨。这一套组合拳下来，成本比全CNC低60%，周期比全3D打印短30%。但这就要求你有供应商整合能力——大部分手板厂只熟自己那套设备，你得亲自盯工序衔接。

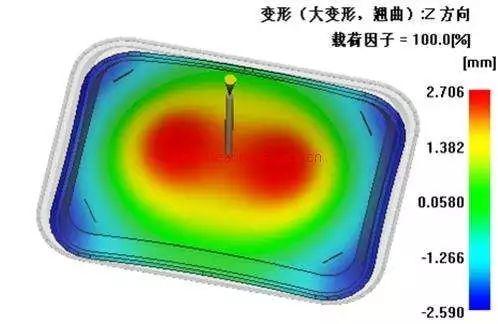

还有个特别容易忽视的点：工艺仿真。别笑，现在先进的快速成型服务商，在打印前会跑一遍变形模拟。比如SLS烧结，大平面件会翘曲，他们能在数模上提前加反变形量，打出来基本是平的。这技术五六年前还只在军工玩，现在东莞一些厂子也开始用了。选供应商时，问一句“你们模流或热变形仿真能做吗？”——能答上来的，水平一般不差。

我桌上常年摆着一个失败品：那是用DED金属打印的一个叶轮，因为路径规划没做好，内部残余应力直接让叶片裂了。它时刻提醒我：快速成型的“快”是建立在深厚工艺知识上的，不是靠机器按钮。所以，下次你拿着图纸找快速成型时，别再只问价格和交期了。多问几句：“我这件用哪个方向打印更稳？支撑怎么加？后处理有什么坑？”——能和你认真讨论这些的，才是靠谱的合作伙伴。

最后说个趋势：模具快速成型正在崛起。比如用金属3D打印做随形冷却水路模仁，注塑周期能缩短20%。国内像比亚迪、美的已经在供应链推这个了。如果你还在用传统切削做手板模，是时候看看3D打印异形水路——这不光是做样件，直接就是量产优化。✅

行了，该踩的坑都告诉你了。下次再聊！
