粉末涂层附着力不行？那是你没搞懂这些门道

上周去一家汽配厂，老板拉我看一批退货——轮毂上的粉末涂层像橘子皮一样翘起来，指甲一抠就是一片。我问他前处理怎么做的，他说‘一直那样啊，脱脂水洗烘干’。当时我就乐了，这不出问题才怪。做粉末涂层快十五年，类似场景见过太多。很多厂把工艺想得特简单：喷上去，进固化炉，出来就行。真这么容易，就不会有那么多起泡、缩孔、附着力一塌糊涂的破事了。

前处理是灵魂，别只盯着固化炉

粉末涂层跟基材的结合，80%靠前处理。你信不信？剩下20%才是粉末和固化的事。可现实中多数人本末倒置——拼命调固化温度，却在前处理上省工序。钢铁件最常见的套路是磷化。形成一层细腻的磷酸锌膜，锚固效果拔群。但磷化有个致命问题：废水处理。环保查得严的地方，已经让不少小厂头疼。所以近年流行无磷转化膜，比如锆化或硅烷处理。说实话，这些新工艺膜层薄，肉眼几乎看不见，很多老师傅不放心——‘这么层东西，能抓住粉末？’ 实测数据摆在那：锆化膜与粉末结合力完全不输传统磷化，前提是控制好pH和反应时间。

还有个误区：前处理后烘干温度过高。有人图快，300℃猛烘，结果导致工件表面过度氧化，甚至膜层破坏。后面粉末附着力能好才怪。正确的烘干温度一般别超过140℃，用洁净的压缩空气吹干都比那强。

固化温度曲线，差一度都不行

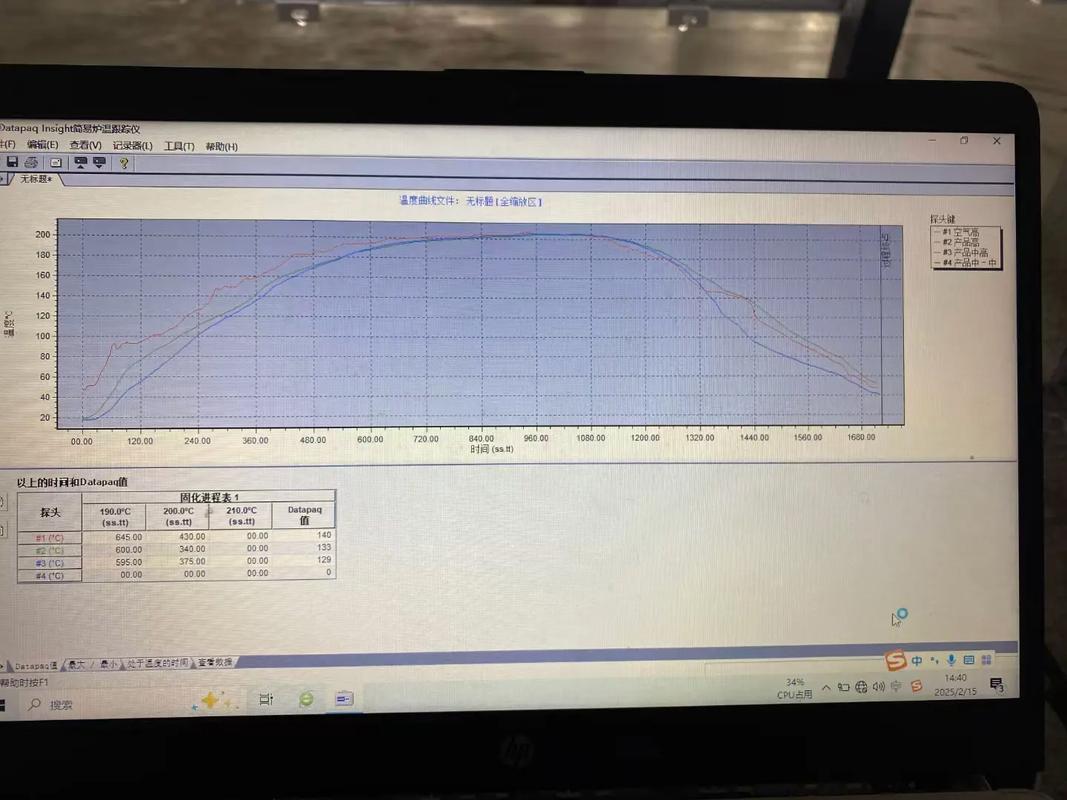

粉末涂料的技术参数表都会标推荐固化温度和时间，例如200℃/10min。但注意，那是工件金属温度，不是炉子设定温度！很多中小企业没有随炉测温仪，只用炉子上的热电偶读数，结果工件实际温度可能低了20℃。你说这能完全固化吗？我见过最离谱的：一条悬挂链速度快了30%，还按原来固化时间算，出来的涂层用硬币一刮就是白印。工件根本没在足够温度下保持足够时间。 💡 强烈建议：买台数据记录式测温仪，测几次真实温度曲线。也不贵，几千块钱，省下的返工费够买好几台。

另外，粉末涂层固化不完全还有个隐蔽问题：耐候性直线下降。室外用的工程机械部件，半年就粉化，客户找上门你都不知道原因在哪。问：为什么我的粉末涂层总是起泡脱落？答：起泡首先查前处理——除油不彻底、水洗不净留有表面活性剂，或者磷化渣附着。其次查粉末本身是否受潮。再一个，固化升温太快，涂层表面先熔融封闭，内部挥发物出不来，直接鼓包。你试试降低升温速率，或者预烘一下工件。

粉末选择与回收，省钱反而要命

现在市场竞争激烈，一公斤粉末从十几块到几十块都有。有些厂专挑便宜的买，结果杂质多、粒径分布宽、流平差、附着力还不行。粉末里树脂和固化剂的配比是关键，配方不好的粉末，固化后交联密度不够，很容易整片剥落。回收粉的使用更是重灾区。很多喷房回收系统不加筛分，回收粉里混着灰尘、铁屑甚至压缩空气里的油水，直接回用。后果：缩孔、颗粒、附着力崩溃。一般建议新粉与回收粉按7:3比例混合使用，且回收粉必须过筛。但如果你喷的是结构复杂件或要求高的外观，回收粉最好降级使用，别舍不得。问：低温固化粉末真的靠谱吗？答：技术上进步很大，比如用于热敏感基材的MDF板材，120℃甚至更低就能固化。但用在金属上要谨慎。低温固化粉末往往储存稳定性差，夏天容易结块；而且抗冲击和柔韧性可能打折扣。如果必须要用，一定做全面的性能验证：冲击、杯突、盐雾、湿热循环，缺一不可。千万别听销售吹得天花乱坠。

有些真相，书本不会告诉你

粉末涂层这行当，看再多理论不如车间里蹲三小时。举个栗子：铸铁件喷粉，预处理后不立刻喷涂，放一两天绝对生锈。哪怕你做了磷化，环境湿度超过60%，返锈跟玩一样。真正要命的是一堆工件堆在周转架上，底层工件早就生锈了，操作工也不看，拿起来就喷。喷完进炉，涂层下面是锈斑，附着力能好？✅ 所以必须做到：前处理完2小时内必须喷涂，或者做好干燥防护。还有一个冷知识：涂层过厚也是附着力杀手。很多人以为越厚越保护，其实粉末涂层有临界膜厚，超过后内应力剧增，稍微一碰就崩。建议按厂家推荐膜厚上限控制，别自作聪明。最后想说，别被新概念忽悠。比如什么纳米前处理、自修复粉末，实验数据漂亮，大生产翻车的案例一大堆。工业上稳妥最重要，经过批量验证的工艺才是好工艺。偶尔有人问，你们写文章的怎么总泼冷水？哈，因为交学费的滋味不好受，对吧。把坑点出来，让后来人少走弯路，也算我俩小时码字的功德。
