上个月跑珠三角调研,东莞一家做新能源商用车配套的老板拉着我进车间,指着刚下线的副车架给我看。原来12公斤的部件,现在不到10公斤。拿强度仪测,关键位置屈服强度还比原来高了3个百分点。问他怎么改的,他笑说就是用
很多人对拓扑优化的印象还停留在论文里的复杂公式,或者设计院用来评职称的效果图。真不是。现在工业领域的拓扑优化,早就从实验室走到生产线了。说白了,就是帮你在给定的设计空间里,把材料放在最该放的地方,去掉不必要的材料,做到既满足强度刚度要求,又能最大程度减重降本。
问:拓扑优化和我们天天用的尺寸优化、形状优化区别在哪?
答:尺寸优化是已经定了结构形状,只是改改板厚、孔径,调调参数。形状优化是在原有结构基础上改改外轮廓,修修边角。拓扑优化是从零开始,给你一块限定的设计区域,告诉你载荷、约束、目标,直接帮你算出来哪里要放材料,哪里可以空着。打个比方,前两种是给你画好的蛋糕胚,让你切形状抹奶油,拓扑优化是给你一盆面粉,告诉你要做多大的蛋糕要承多少重量,直接给你画出整个蛋糕的骨架。
问:我们就是几十人的小加工厂,接的都是配套订单,没买几十万的高端CAE软件,玩得动拓扑优化吗?
答:放在十年前,真玩不动。那时候拓扑优化模块都是顶级有限元软件的高端插件,授权费一年十几万,还得专门招个会算的分析师,小厂根本养不起。现在不一样了,不少中端CAE软件都标配了拓扑优化功能,还有不少云化的工具按使用次数收费,算一个模型几十块钱,算下来一年几千块就能搞定。加工端也跟上了,五轴铣削普及,3D打印更是能做任意复杂形状,不会像早年那样,优化出来的异形件根本加工不出来,只能手动改得面目全非,白白丢了优化效果。
我接触过不下几十个做拓扑优化的项目,真正落地出效果的,不到一半。大部分都是踩了坑,最后得出个“拓扑优化没用”的结论,太可惜了。
❗ 第一个坑:约束条件拍脑袋给。很多人做优化,只给总载荷,不考虑实际装配的干涉空间,不预留加工装夹的位置,不考虑后期维护的开口需求,算出来的结果看起来很漂亮,各种流线型异形,结果拿到车间,根本装不上,也加工不了,只能作废。

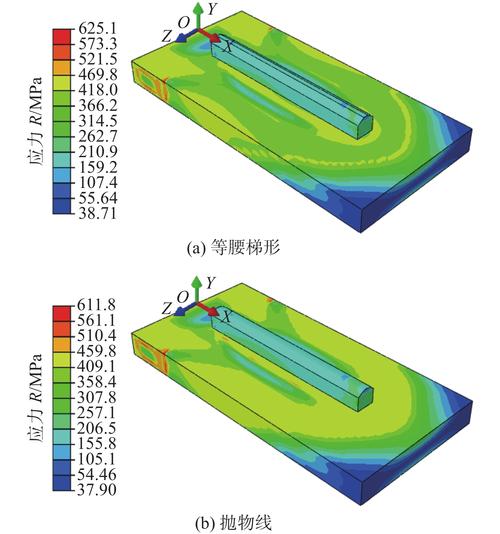

❗ 第二个坑:为了减重把余量卡太死。拓扑优化的目标就是减重,很多人就把减重比例拉到最高,安全余量卡到刚够国标线,实验室测试没问题,一到实际工况,各种冲击、振动、疲劳载荷上去,用不了三个月就裂了。我前年见过徐州一个做工程机械的厂家,优化动臂减重25%,测试过了,批量生产后,半年内坏了十几台,最后全部换回原来的设计,亏了几百万。
💡 第三个坑:优化完不做二次校核。拓扑优化出来的结果是点云或者网格,要转成可加工的实体模型,肯定要做修整,去掉细小的连接,改出工艺基准,很多人嫌麻烦,觉得差不多就直接出图开干,修改的地方刚好就是应力集中的位置,不出事才怪。

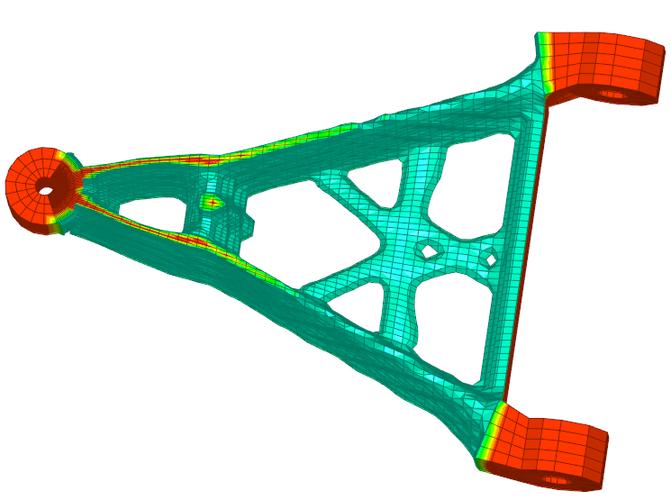

今年跑下来,拓扑优化用得最多的,还是新能源和高端装备这两个领域,确实出效果。
新能源动力电池包的下托盘,原来用冲压铝合金焊接,自重普遍在十几公斤,现在用拓扑优化设计一体化挤压/压铸托盘,结构跟着受力走,普遍能减重10%到15%,还提升了碰撞时候的吸能效果,不少新势力车企已经在新款车型上批量用了。
还有注塑模具的随形冷却水道,原来都是直孔,复杂型腔地方冷却不均匀,容易出次品,冷却时间还长。用拓扑优化设计出来的随形水道,跟着型腔形状走,冷却均匀,冷却时间能缩短两成,注塑效率提上去,次品率还能降五个点以上,珠三角不少做消费电子注塑的厂子都在改。
还有航空航天的卫星支架,用拓扑优化加钛合金3D打印,重量能降三成到四成,一发卫星发射省下来的载荷,就能多带两个试验设备,账算下来太划算。
说实话,我见过最惊喜的是浙江台州一个做叉车的民营企业,原来门架主横梁用的是传统的工字型截面,用拓扑优化改成了异形镂空截面,减重13%,一台叉车省下来近十公斤铝合金,一年产五千台,就是五十吨材料,省出来近两百万,够付三年的软件服务费还有余。
不过话说回来,拓扑优化不是万能药。你做个普通的地脚螺栓,做个配电箱外壳,本来就没几块钱的成本,犯不上花两三天去优化,对吧?只有那些对重量敏感、对材料成本敏感、对载荷要求高的产品,拓扑优化才能把价值发挥到最大。
现在行业都在喊降本增效,挖完了管理的空间,挖完了采购的空间,接下来就得挖设计的空间。拓扑优化就是挖设计潜力最锋利的一把刀。就看你愿不愿意试试。
