工业以太网真实生存法则:从协议混战到TSN一统江湖?

协议丛林:你站哪一队?

搞了二十年工控,最烦的就是协议之争。PROFINET、EtherNet/IP、EtherCAT、POWERLINK……哪个不是打着开放旗号搞生态绑架?说实话,选型时的纠结不亚于选老婆——一旦入坑,换协议的成本高到让你怀疑人生。记得2015年一个项目,客户指定用EtherCAT,结果电机驱动器只支持PROFINET,最后硬上协议网关,延迟多了2ms,被机械工程师吐槽半年。别笑,这种鸟事在工厂里天天发生。

不过话说回来,工业以太网确实比现场总线香太多了。带宽、拓扑灵活性、诊断能力——完全不是一个量级。尤其是这几年,千兆工业以太网铺开,像西门子的PROFINET RT/IRT,倍福的EtherCAT G,都在猛推。但问题是,标准太多,互通性太差。你让一个EtherNet/IP的PLC去跟PROFINET的设备直接聊天?做梦。非要中间加个转换器,又贵又难用。

有没有一种技术能终结乱世?很多人把希望寄托在TSN(时间敏感网络)上。但我得泼冷水——TSN只是底层传输,上层协议照样各玩各的。PI组织搞PROFINET over TSN,ETG搞EtherCAT over TSE,ODVA也在弄EtherNet/IP over TSN。名义上统一,骨子里还是拉帮结派。哎,人性如此。

工业以太网协议混战示意图
工业以太网协议混战示意图

TSN不是救世主,但足够颠覆

TSN不是救世主,但足够颠覆
TSN不是救世主,但足够颠覆

先别急着失望。TSN虽然不能一统江湖,但它带来的确定性延迟、时间同步(802.1AS)和流预留(802.1Qbv),确实让工业以太网从“尽力而为”跨入“硬实时”。以前我们做运动控制,必须用专用协议,比如SERCOS III或者EtherCAT的分布式时钟。现在,TSN理论上可以让标准以太网达到微秒级同步,这意味着什么?IT和OT网络终于能融合了,不是口号,是物理层打通。

去年参观汉诺威展,看到贝加莱演示的OPC UA FX over TSN,控制器跟伺服驱动器直接走标准以太网帧,抖动小于1微秒。我当时心里一惊——这要成真,多少专用总线要进坟墓?不过,展台工程师私下吐槽:“协议栈还臃肿,实时性能受CPU负载影响大,离量产还有距离。” 你看,理想丰满,现实骨感。

问:TSN真的能替代所有工业以太网协议吗?
答:绝不可能全部替代,但会让很多场景没必要用专用协议。比如,低端I/O通信,用EtherCAT还是得用从站芯片,而TSN+OPC UA FX可以用纯软件栈。但对极高速应用,像多轴同步,EtherCAT的分布式时钟机制依然更高效。所以我判断未来是混合架构,上层OPC UA统一信息模型,中间协议各显神通,底层TSN提供确定性通道。就像USB Type-C统一物理接口,但数据协议还有USB、DP、雷电。

问:我们公司现在要新建一条产线,该选哪种工业以太网?
答:看现有设备生态和供应商能力。西门子系的基本PROFINET,罗克韦尔系用EtherNet/IP,倍福、欧姆龙偏向EtherCAT。不要试图在一个体系里混插,除非你有强大的集成团队。如果从零开始,我希望你考虑未来的TSN兼容性,至少交换机要支持TSN(目前贵,但会降)。另外,机器视觉、RFID这些大数据量节点,毫不犹豫上千兆,别省那点钱——后期扩容的损失更大。

千兆部署:血泪教训一箩筐

千兆工业以太网,听起来美好,部署起来全是坑。去年一个汽车零部件项目,全线升级千兆,结果EMC干扰导致丢包率高得离谱,伺服偶尔急停,排查了两个礼拜!最后发现是网线没做双层屏蔽,而且交换机接地不良。工业环境,Cat6A线缆和金属头是基本要求,别用办公室那套思维。还有,交换机管理一定要开SNMP环网检测,否则广播风暴能瘫痪整个子网。

另一个坑是VLAN划分。很多人以为千兆带宽够,随便跑,结果PLC、视觉、办公数据混在一起,实时性根本保证不了。必须严格划分VLAN,甚至给运动控制单独一个实时域。😤 血的教训!

对了,还有时钟同步。如果你上TSN,802.1AS是基础,但普通交换机不支持,必须换TSN交换机。目前市面上赫思曼、摩莎、菲尼克斯都有,但价格是普通网管交换机的3-5倍。领导听到报价脸都绿了……但不上,你就享受不到微秒级同步的好处。

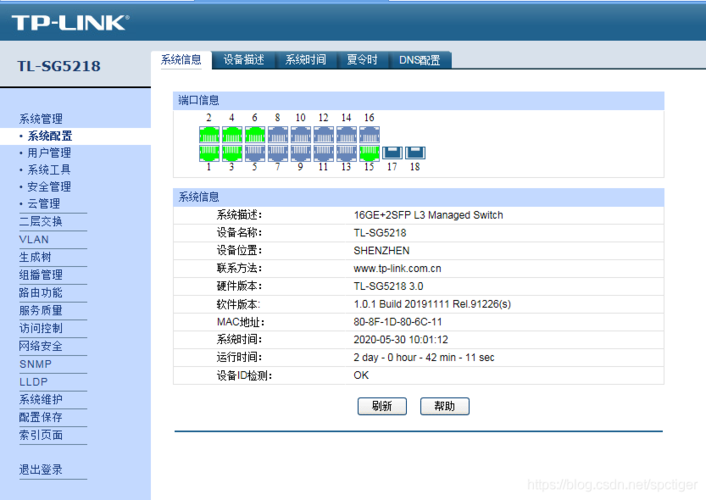

工业以太网交换机配置实战界面
工业以太网交换机配置实战界面

💡 一个小技巧:在环网中启用MRP(介质冗余协议)或HSR(高可用性无缝冗余),可以实现50ms以内自愈。我们实测过,摩莎的Turbo Ring在250台节点下,恢复时间不到20ms,很靠谱。

最后吐槽下,工业以太网的培训简直灾难。很多电气工程师还停留在串口、DP头思维,对以太网诊断一窍不通。网络分析仪、Wireshark抓包必须成为标配技能。否则出了问题只会重启交换机,跟网管擦服务器一个德性。说真的,未来工厂里,不懂以太网的电工迟早被淘汰。

工业以太网正在经历一场深刻的变革,千兆、TSN、OPC UA FX三股浪潮叠加,会让自动化架构发生质变。但眼下,我们还得面对现实:协议纷争继续,成本高昂,人才断层。唯有保持学习,谨慎选型,才能在洪流中不被淹死。
