模具设计:为什么老师傅的直觉正让位于算法?

前些天去东莞一家老厂,车间角落里还堆着几箱泛黄的图纸。老板指着那堆纸说,去年招的年轻设计员,已经没人会用绘图板了。 时代真变了。 干模具这行二十年,我见过太多“经验翻车”的事——明明按老办法设计,试模时却跑披风、缩水、粘模,急得人大冬天满头汗。现在呢?打开电脑,软件里跑一遍,哪里会困气,哪里该加排气,一目了然。 不是老师傅没用了,是算法来得太快。

数字化设计:从图纸到数字孪生

说实话,2005年我第一次接触UG时,心里是抵触的。觉得鼠标拖拽哪比得上铅笔的精准?❌ 但后来一个汽车灯罩模具逼我认输。曲面太复杂,二维图根本表达不清,加班一周画的图,加工中心读进去就报警。最后还是靠三维建模直接生成刀路,才搞定。 现在的模具设计,早就不只是建模。数字孪生听过吗?就是实体模具还没做出来,在虚拟环境里已经把它的“双胞胎”跑了一遍。合模、注射、保压、冷却、开模、顶出——每个动作都用动画模拟。哪里干涉,哪里行程不足,软件直接标红。 这能省多少钱? 去年我们一套大型保险杠模具,试模前就查出斜顶和顶针冲突,改设计只花了半天。要是等试完模再修,至少耽误一周,人工加机床费用几十万就没了。
模具设计数字孪生软件界面截图
模具设计数字孪生软件界面截图
不过话说回来,数字孪生再牛,还得看用的人。参数设得不对,分析结果就是废纸。我就见过新手把材料收缩率输错,结果模流分析出的翘曲量完全误导。所以——基础功底,永远是底座。 问:现在做模具设计,必须会哪些软件? 答:软件?UG(现在叫NX)、ProE(Creo)当然是标配。但光会建模不够。模流分析得会Moldflow或Moldex3D,至少看得懂熔接痕。如果做随形冷却水路的,还得懂点3D打印相关的设计规则。另外,CAD和CAE的数据交互越来越顺,现在不少厂直接要求设计人员出图前先跑一遍简单模流,提前避坑。多会一门分析软件,简历就亮一个档。💡

模流分析:别让熔接线毁了你的模具

熔接线——大概是注塑领域最让模具设计师头疼的东西。产品外观件上一条淡淡的线,客户立马退货。以前全靠经验猜,浇口放这里会不会有汇合?加冷料井能不能改善?猜错了就烧焊、改浇口,来回折腾。 现在模流分析软件,能精确预测熔接线位置,甚至能显示汇合角度和温度。角度小于75°?强度直接打折。我印象最深的是个透明厚壁透镜,最初设计三点进浇,模拟出来三条长熔接线正对光源,透过去像裂纹。后来改成热流道顺序阀,靠软件算出每个阀针的动作时序,让熔体像波浪一样推进,熔接线完全消失。那种感觉——爽❗ 但模拟不是万能的。有一次做玻纤增强材料,软件里没体现出纤维取向对收缩的影响,实际产品翘得离谱。后来才知道,要把纤维取向与力学耦合分析。软件在进步,但你还得懂它的局限。 模流分析的另一大杀器是热流道优化。 传统冷流道纯粹浪费料,热流道结合模流,能平衡各腔压力。多腔模具里,这个优势太明显了。我们做过一套32腔的医疗针筒,最初用自然平衡流道,结果远端填充不满。模流分析后改成半平衡加阀浇口,一模32个件,重量差异控制在0.3%以内。

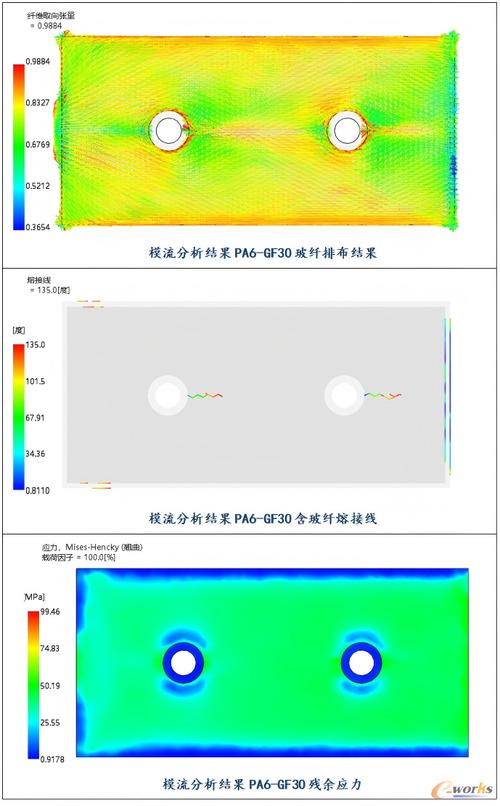

模流分析软件中熔接线预测结果截图
模流分析软件中熔接线预测结果截图
问:做模流分析,有没有什么细节容易被忽略? 答:太多细节了!比如模具钢的热传导系数,默认值和你的实际钢种可能有偏差,结果就是冷却时间预测不准。还有网格划分,太粗糙不行,太密了计算等到天荒地老。更要命的是工艺边界条件:真实机台的注射速度响应时间,软件里往往理想化,这会导致短射判断失误。我的建议:第一次分析前,花时间校准材料模型和机台参数,用试模数据反哺仿真。这步省不得。

随形冷却:增材制造带来的颠覆

冷却时间占整个注塑周期的大头,谁能缩短冷却,谁就赚钱。传统水路都是直孔,加工限制大,碰到复杂形状只能绕开。随形冷却就不一样了——跟着产品轮廓走,3D打印出来。 2016年我第一次看到随形水路打印的镶件,密密麻麻的环形通道,像血管网。当时就想,这玩意冷却得多均匀!后来实际用下来,冷却时间缩短30%是常事,而且产品变形显著减小。一套汽车内饰件模具,原本翘曲超差0.5mm,换随形水路后降到0.1mm以内。老板笑得合不拢嘴。 但这东西也有坑。打印的致密度不够,高温高压下容易开裂;粉末残留没清干净,污染产品;非专业人员设计,水路截面不合理,反而造成堵塞。所以现在搞随形冷却,设计时要结合水流仿真,确保每个转弯处流速够强,不会形成死区。 成本是另一个绕不开的话题。 打印一个随形镶件,比传统加工贵好几倍。但算上量产节省的周期和良率提升,很多精密件模具都能回本。我们评估过,单品产量超过20万件的模具,用随形冷却基本不亏。量产越大,摊得越薄。

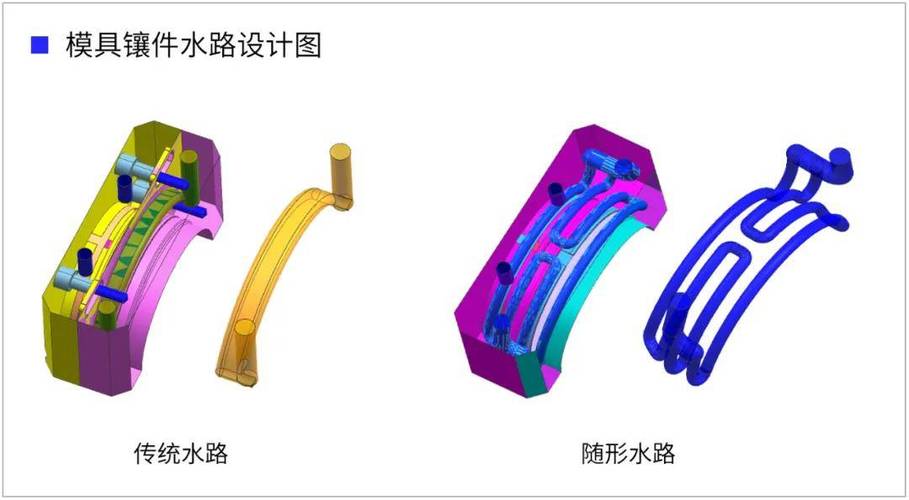

3D打印随形冷却模具镶件内部水路结构
3D打印随形冷却模具镶件内部水路结构
问:随形水路设计有什么特别要注意的? 答:别忘了支撑去除和粉末清理。水路拐弯太多,打印后内部支撑拆不掉咋办?必须设计为自支撑结构,比如水滴形截面或者变径圆孔。还有,水路离型腔表面距离一般建议2-4mm,太近强度不够,太远冷却效果打折扣。另外,打印完最好做去应力热处理,否则高压注塑时容易变形开裂。这几条都是血泪教训换来的。

智能化与协同:模具设计的未来生存法则

智能化与协同:模具设计的未来生存法则
智能化与协同:模具设计的未来生存法则
去年某模具展上,看到一套“自动模具设计系统”,输入产品3D,点击开始,半小时输出全套模具图。当时周围一圈人都在感叹,我们这帮人是不是要失业了?😅 但仔细看,那只能处理简单的基座类零件。稍微复杂点,滑块、斜顶、前模弹块怎么布置,还是靠人。毕竟模具设计不是拼积木,里面夹杂着成本、交期、可制造性、客户无理要求…这些机器暂时学不会。 不过AI辅助设计确实在渗透。比如自动分模,对一些轮廓清晰的产品,确实快。再有基于云的协同平台,让产品设计、模具设计、加工、试模团队在一个模型上实时协作,反馈周期从周缩短到天。我们厂去年上了一个协同系统,试模发现问题,现场工程师直接标红截图推给设计,设计师连夜改完上传,第二天接着试。这种效率在过去不敢想。 问:未来模具设计师的核心能力是什么? 答:简单说,就是能在虚拟环境里预见问题并解决它。不仅要懂结构,还要懂材料、工艺,甚至懂点成本会计。只会画图?迟早被算法替代。但能综合优化方案,权衡各种矛盾的人,还是稀缺。对了,沟通能力也很重要,能说服客户改不合理的要求,能跟钳工师傅讲明白你的设计意图——模具是干出来的,不是画出来的。 最后说个真事。上个月去一家模具厂,老板指着新买的五轴加工中心说:“设备越来越好,但设计跟不上就白搭。”他要求所有设计师每年必须跟钳工一起上机拆装模具两周。 我觉得,这才是模具设计的核心——永远别脱离实践。软件再聪明,它也只是工具。而你,才是那个做决定的人。
