铸造工艺的缺陷控制——聊聊我们踩过的那些坑

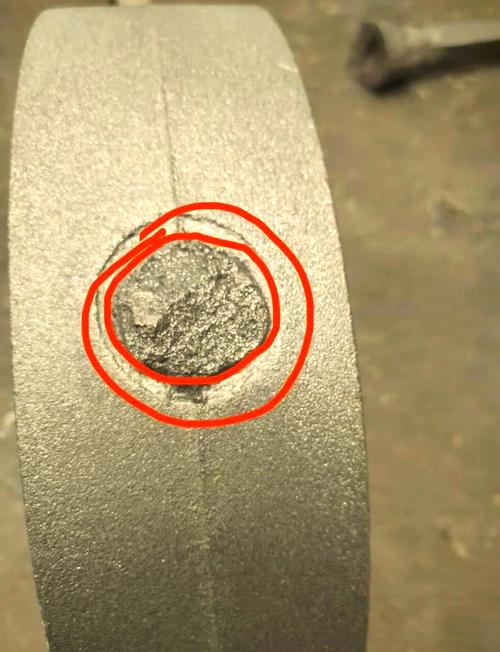

真见鬼，又一批铸件出现大面积缩松，全报废了！干铸造这么多年，每次碰到这种事还是火大。你说工艺参数没变，操作工也没偷懒，砂型紧实度也够……缺陷就像幽灵，冷不丁给你一下。说真的，铸造这个行当，变数太多，经验固然重要，但有时候简直就是玄学。不过话说回来，这些年我们摸索的一些门道，加上新技术的加持，总算从“两眼一抹黑”进步到能大致看清方向了。

缺陷的根源：远不止“操作失误”那么简单

一提起缩孔、缩松、气孔、裂纹，很多车间主任第一反应就是骂熔炼工、浇注工，对吧？可你知道吗——去年我们一个泵体铸件，缩松位置刁钻得要命，查了三天才发现是产品设计本身就反铸造逻辑！铸件热节太集中，补缩通道被冷铁堵死，神仙也没辙。哎，设计师只管画图，哪管你铸得出来铸不出来。

铸造缺陷的成因链拉得贼长：从合金成分波动、熔炼除气不彻底，到浇注系统设计不合理、型砂透气性差，再到冷却凝固速度失控……每个环节都在给最终缺陷埋雷。比如气孔，你以为就是型砂水分多了？不，有时候是脱氧剂没拌匀，有时候是浇包没烘干，甚至天气潮湿都能让你白干一炉。裂纹就更头疼了，热裂、冷裂、应力裂，掺杂着析出相和晶界强度的问题，没有金相分析根本定性不了。

问：为什么我们严格按照工艺操作，铸件还是出现缩松？

答：这问题我被问过不下百次。工艺卡是死的人是活的，熔炼时脱氧铝量、浇注温度、浇注速度这些参数，现场控制难免波动。但更常见的是，原始工艺设计就没把凝固糊状区的补缩算准。传统的冒口设计依赖经验公式，遇上复杂几何结构，补缩距离不够甚至冒口颈过早凝固，液态金属补不进去，缩松自然来。我们现在的做法是必须上凝固模拟，用软件跑一遍温度场，哪个位置最后凝固该放冒口、冷铁怎么布，一目了然。经验可以少交学费。

仿真模拟：告别“猜谜式”工艺设计

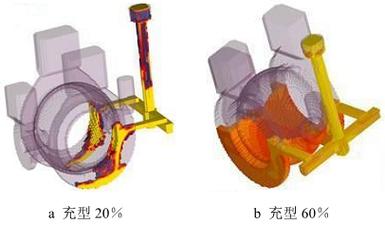

说到模拟，我简直想给那个发明ProCAST、MAGMA的人磕一个。以前开发新产品，试模试到怀疑人生，砂型废了一堆，铸件切了看剖面，改进再试，一个件折腾俩月。现在？先用三维建模把浇冒口系统一画，导入模拟软件，充型过程、凝固顺序、缩松概率分布全给你算出来。⚠️ 不过这些软件死贵，一套几十万，小厂还真不一定舍得买。但算笔账——少做两套模具、少试五炉，成本就回来了。磨刀不误砍柴工，对吧？

模拟玩熟了，还能优化工艺。比如我们发现某灰铁床身导轨处模拟出现分散缩松，试着把冒口颈尺寸微调了2毫米，问题消失。这要在以前，靠修模师傅凭感觉敲打，猴年马月能试出来。而且模拟还能玩“上下坡浇注”“倾斜浇注”这些骚操作，平衡凝固温度场，效果拔群。当然，模拟不是万能钥匙，边界条件设不准，结果一样离谱。所以必须结合现场实际热物性参数校准，这需要积累数据，没法偷懒。

问：引入铸造模拟软件真的能大幅减少试模次数吗？

答：能，但别指望零试模。我们做过统计，相同难度的新铸件，没上模拟前平均试模4.3次，用了模拟后降到1.7次。关键在于前处理要准——网格质量、材料热物性、界面换热系数这些，有经验的工程师调校过才靠谱。另外，模拟主要规避宏观收缩类缺陷，对于皮下气孔、针孔这类微观缺陷还得靠过程控制。总的来说，投资仿真至少让你少走一半弯路，特别是薄壁、厚大、形状怪异的铸件，收益巨大。

新武器：AI视觉与数字化流程

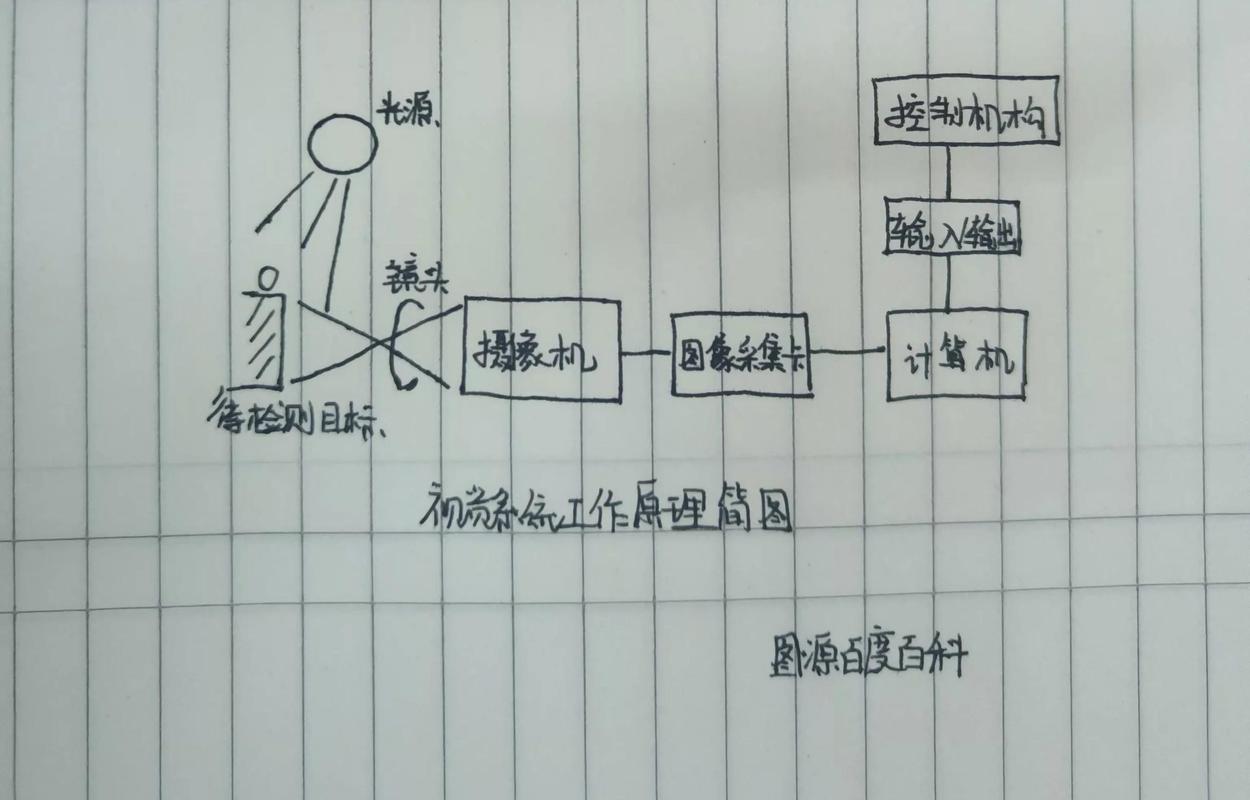

去年我们搞了个挺有意思的项目：给清理打磨线装上工业相机，用AI模型直拍铸件表面，一秒判定裂纹和砂眼。刚开始误报率有点高，光照一变就抽风，后来喂了上万张缺陷图片训练，现在准确率90%以上，比肉眼质检强多了。工人也服气，毕竟人看久了累，机器不眨眼睛。💡 缺陷图片还能自动存档，跟熔炼炉次、浇注参数关联，哪天分析原因，把数据调出来，三分钟定位历史工艺节点，再不用翻纸质报表翻到崩溃。

数字化追溯体系对解决批量问题特别管用。你知道，铸造最怕批量报废，一个礼拜全白干。现在我们每包铁水都有光谱成分、测温记录、球化处理曲线；每个型砂班次检测紧实率、透气性、水分，数据自动上传MES。一旦发现缺陷，顺着生产时间轴往前挖，大概率能揪出罪魁祸首——上周三晚班那批型砂水分超标了0.3%，导致小件密集气孔。这种透明感，以前想都不敢想。

还有些前沿玩意儿，像压铸用的真空阀实时监控、模具温度闭环控制，甚至用可穿戴设备监测操作工的动作合规性……❗不能说能杜绝所有缺陷，但至少让整个铸造过程不再是黑箱。

最后唠叨一句：搞铸造，别信有什么灵丹妙药。工艺纪律是基础，模拟和数字化是放大镜，人的经验判断——暂时还扔不掉。哪天能搞出无缺陷铸造，我第一个改行去庆祝。在那天到来之前，老老实实玩数据、磨细节吧。
