图纸上的‘完美’与车间里的‘骨感’
很多设计工程师坐在办公室里，软件一拉，尺寸标得飞起，根本不知道最小折弯边这回事。你板子1.5mm厚，非要折一个3mm的短边，下模V槽都卡不进去，怎么折？要么换小V槽，压力又不够，折出来角度误差能差出一度多。 还有展开图，随便找个公式算算就丢过来。激光下料尺寸不准，后面全白搭。最烦的是那种非90°折弯，展开长度跟实际总差口气。车间师傅都是凭经验再加点余量，再打磨——平白多出几道工序。 💡 小提示：如果你自己是设计，一定要去车间蹲几天。哪怕就站在折弯机边上看着，感受一下材料回弹那瞬间的‘脾气’。 问：图纸公差标0.1mm，钣金加工能做到吗？ 答：能，但得看位置。单平面激光切割，0.1mm没问题，甚至更高。可一旦涉及折弯，每道弯累积误差至少0.1-0.2mm，四道弯下来0.8mm没跑。焊接就更别说了，热变形能让尺寸飘到天上去。所以有经验的工程师都会标注‘未注公差按GB/T 1804-m级’，重要装配孔留个条缝，不然等着配做吧。 前两天还有个梗：一个年轻设计师，把钣金件公差标得比机加工还紧——±0.05mm。车间主任直接崩了，说‘你拿块铁皮折两下试试？！’真事。所以，别迷信软件自动标注，那是给CNC用的，不是给薄板折弯用的。
材料选型：比参数表更重要的东西
一聊材料，张口就是304不锈钢、5052铝板、SPCC冷轧板。参数表谁不会背？可你真用过存放了一年的‘新板’吗？ 有一次，客户坚持要304不锈钢做户外柜，说耐腐蚀。做完发过去不到半年，焊缝周围锈了一片！排查半天，原因是焊接时没有做固溶处理，焊材和母材成分偏析，碳化物析出，晶间腐蚀了。客户骂我们用假304，冤枉不冤枉？但这事能全怪客户不懂吗？这就是‘潜规则’——没有特殊要求，加工厂默认不做后处理。 ❗ 强烈建议：户外用不锈钢件，如果需焊接，一定在图纸注明‘焊后固溶’或‘表面钝化’。多花一点钱，省得后面扯皮。 还有铝板，6061的强度是高，硬，但折弯时容易裂。你非要折一个很小的内R角，不开裂才怪。这时候要么退火，要么换5052。很多设计师不看材料状态，T6状态的直接上，裂了又赖加工。 问：听说镀锌板对激光切割不友好，是真的吗？ 答：千真万确。镀锌板激光切割时，锌蒸气和烟尘特别大，不光污染镜片，还容易产生气孔，切割面发黄。有些小厂直接拒接。现在一般用光纤激光会好些，但最好选成本高点的拉伸镀锌板，镀层均匀，或者切完再镀。非要用热镀锌板，就准备加钱清渣吧。精度那点事儿：别被设备参数忽悠了

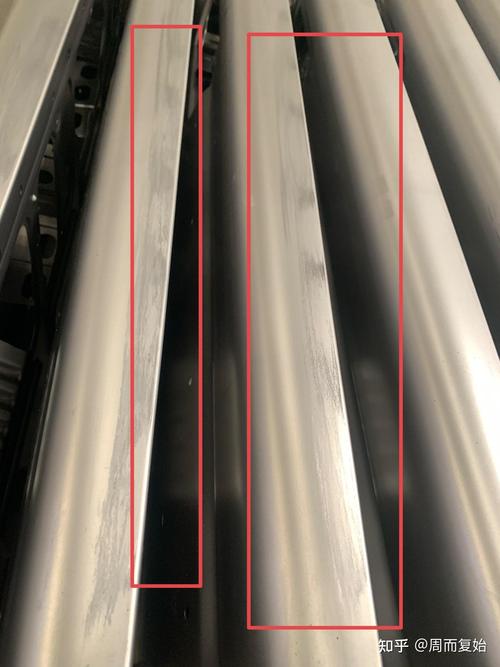

设备商推销时总说：我这激光切割机±0.05mm，折弯机±0.1°。听着很牛对吧？但实际综合精度能控制到±0.3mm就算优秀了。 为什么？因为板料不平整、定位误差、热变形、刀具磨损……一组合，精度就稀释了。尤其大板幅面，一张3米长的板，激光切到中间时，如果板材有内应力，切缝会跑偏。你调机床精度测静态，没用。 ✅ 实战经验：要求高的件，我会让车间先做首件测量，调整补偿。折弯时，同一批材料先试折，实测角度再调参数。靠设备保证精度，不如靠人的反馈。 还有一个坑：表面处理后的尺寸变化。喷塑一层至少厚0.08-0.15mm，孔径会变小，轴径会变大。不事先留余量，安装时你就哭吧。 问：激光切厚板，孔不圆是怎么回事？ 答：厚板切割时，激光束锥度高，加上金属蒸气和等离子体影响，孔径会有上下口差异，俗称锥度。越厚越明显，8mm以上碳钢，孔圆度能到0.2mm。解决办法是优化切割路径，用脉冲穿孔或预钻孔，但成本高。一般要求不高的孔，允许一点锥度。 问：有没有办法减少焊接变形？ 答：方法很多，但没一个能100%消除。小件用工装固定焊接，大件分段焊，交替焊。最关键的是设计时要考虑焊接工艺性，尽量对称布置焊缝，减少局部热输入。实在不行，焊后校形，但效率低。所以，聪明的设计是让变形不影响使用，而不是硬要校回来。 最后扯一句，做钣金加工这么多年，我最深的体会是——沟通比技术重要。图纸传过来，打个电话问问装配要求、强度要求，能省下无数误解。有一次，客户要‘表面光滑’，我们做了精拉丝，结果人家想要的是‘便宜实惠’的光滑，最后成本超了挨骂。好笑不？ 所以啊，下次发图前，多想一步，多问一句。不多说了，车间又催活儿了。免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工行业里，那些没人明说的‘潜规则’ https://www.dachanpin.com/a/tg/66796.html
