焊接工艺：那些老师傅打死也不愿多说的门道

干了十五年焊接，我最怕别人问：焊接不就是把两块铁粘在一起吗？每次听到这种话，我都想把手里的焊枪递给他——来，您来试试。一个毫厘的偏差，整条焊缝就废了，更别提那些藏在内部的裂纹，肉眼根本看不见，等到设备服役后突然断裂，那才叫灾难。

说来好笑，我入行头三年，天天被师父骂得狗血淋头。电流调大了一点点，熔池塌了；焊条角度偏了5度，咬边就找上门。后来才明白，焊接这活儿，手稳只是基本功，脑子里的工艺参数才是命门。今天不扯虚的，就聊几个实打实的硬核问题。

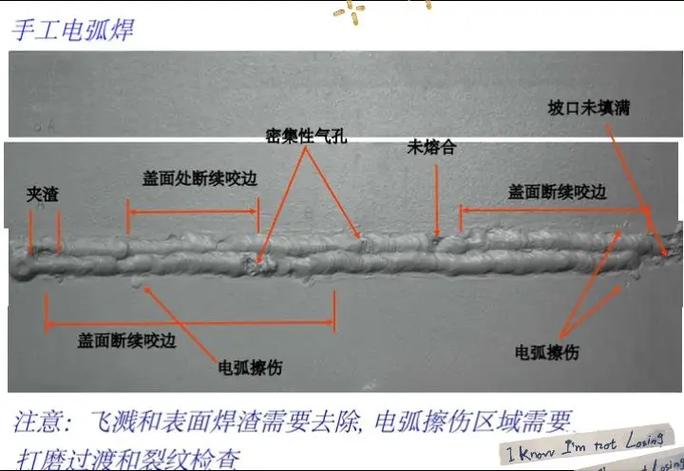

气孔、未熔合……缺陷为啥总爱扎堆出现？

新手最容易崩溃的时刻，就是焊完后打磨干净，强光手电一照——密密麻麻的气孔像蜂窝一样。我当年差点把焊帽摔了。气孔这事儿吧，根源十有八九在“气”上：焊条受潮、坡口有油污、保护气体纯度不够，甚至一阵穿堂风都能让你前功尽弃。记得有一次在船厂赶工，海边湿度爆表，焊条烘干温度我偷懒少设了50度，结果X光片出来全是虫孔，整条焊缝全部返工，被质检骂了整整一周。❗

但未熔合更阴险。它不像气孔那么明显，往往藏在坡口侧壁，超声检测都容易漏掉。为什么会出现？电流太小、焊速太快、或者焊枪角度没对准熔合面。说白了，就是热量没给到位，母材根本没化开，熔敷金属只是糊在了表面。这种接头在振动工况下，说断就断，我亲眼见过一台起重机动臂根部焊缝因未熔合而撕裂，差点出人命。💡所以后来我养成习惯：每道打底焊后，必用角磨机清根，再拿放大镜检查，宁可多花二十分钟，也绝不留隐患。

激光焊到底香不香？

前几年公司引进了套激光焊接系统，花了大几百万。一开始车间里议论纷纷，老焊工们嗤之以鼻：“那玩意儿焊得能比咱手工结实？”说实话，我也嘀咕。但第一次看它焊汽车变速箱齿轮，那速度、那热影响区之窄、变形量之小，彻底服了。传统手工氩弧焊要半小时的活，它几分钟搞定，而且焊缝简直像艺术品，均匀光亮。

不过话说回来，激光焊不是万能药。它对装配精度要求苛刻得要命，缝隙稍大一点，光束就跑偏，熔池直接塌漏。有一回做薄板拼焊，因为夹具定位销磨损了0.2毫米，结果报废了一整批货。✅而且，高反射材料像铝、铜，激光吸收率低，需要专门表面处理，成本蹭蹭涨。现在流行的做法是“激光-电弧复合焊”，把激光的能量密度和电弧的桥接能力结合，厚板打底一道就透，效率翻倍，但工艺窗口调试起来能把人急出一头汗。

这里必须插一句：很多年轻工程师迷信仿真软件，参数全靠电脑算。实战里根本不行！熔池流动、冷却收缩，哪能算得那么准？有一次厂里开发新钢种，仿真结果美如画，实际一焊，横向裂纹裂得比蜘蛛网还密。最后还是靠我师父那辈人摸索出预热加缓冷方案才解决。所以啊，老手艺人的经验，在智能焊接时代仍然是最后的保险丝。

你关心的那些焊工日常问题

问：二保焊飞溅大得要命，怎么调都调不好，快疯了！

答：兄弟，先别急着砸机器。飞溅大八成不是单一原因。查三样：一是干伸长，保持焊丝伸出导电嘴12-20毫米，太长就会爆；二是气体流量，室内焊一般15-20升/分钟，有风时要加挡风罩；三是焊丝与工件的距离，垂直或微微后倾，别推着焊。如果还不行，换含少量氧气的混合气，飞溅率能降一半。我试过，真的，以前用纯CO2，焊完像放鞭炮，现在95%Ar+5%CO2，清爽多了。

问：不锈钢薄板焊接变形，都快扭成麻花了，有救吗？

答：薄板变形是天敌，只能智取不能硬刚。记住几个绝招：刚性固定夹具必须上，铜衬垫导热散热；采用断续焊或点焊，别一条焊道走到黑，让热量散一散；焊接顺序也很贼，从中间往两边对称焊，让应力互相抵消。还有终极大法——焊后用火焰矫正，但对操作手法要求太高，新手慎用，搞不好变形更厉害。我曾经焊一个0.8毫米的食品管道，跳焊法加上背面氩气保护，最后平面度控制在0.5毫米以内，质检都惊了。

最后聊点掏心窝的。焊接这行，标准天天变，新材料层出不穷。前几天看新闻，某重工企业已经用上了数字化焊接管理系统，每个焊工的电流、电压、送丝速度实时上传云端，出现异常自动报警。说不焦虑是假的，但再智能的系统，也离不开懂它的人。工艺参数调优、缺陷分析、意外工况处置，这些还得靠人脑。所以别怕机器抢饭碗，把焊接工艺吃透了，你就是那个最后拍板的人。
