上周又有个创业的朋友找我吐槽，说做的一批手板全废了。图纸没问题，问题出在工艺选择上——销售推荐了最“先进”的金属3D打印，打出来是漂亮，但公差根本控不住，装配卡壳。气得他直拍桌子。这事儿吧，其实我早年间也犯过。快速成型，门道深着呢。

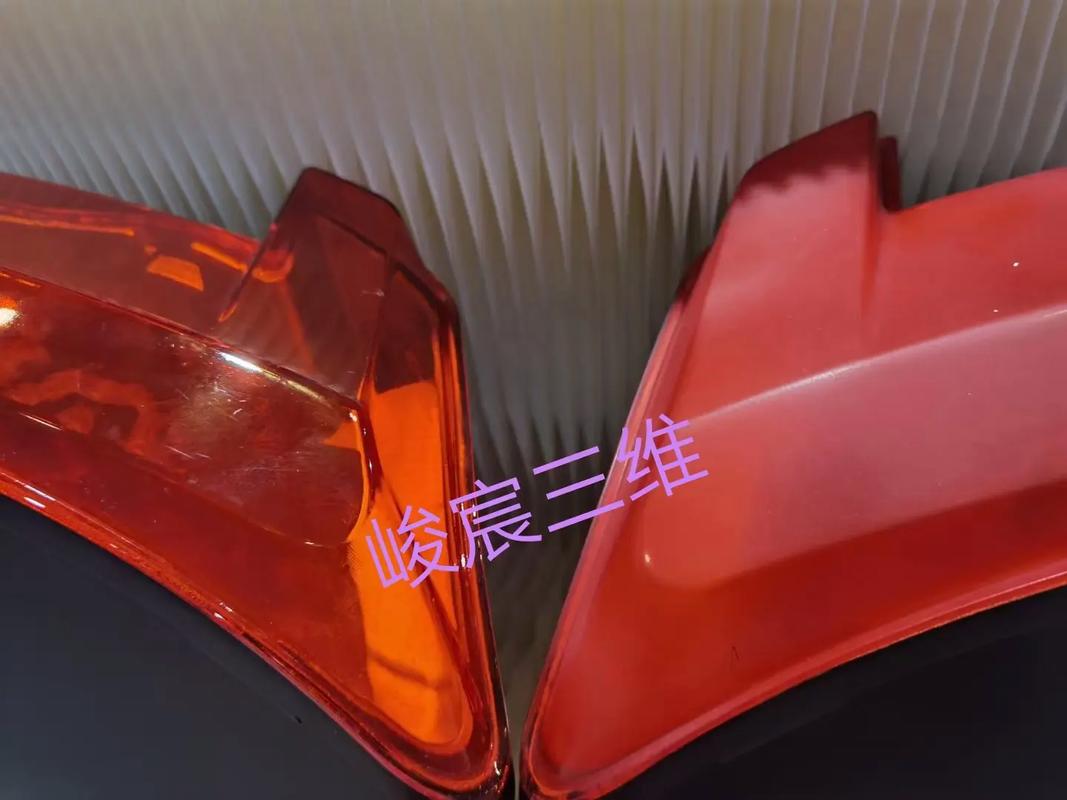

满大街都是，一台桌面机才几千块。但工业级应用不是打印个玩具。SLA精度高，表面光滑，做外观验证绝对首选——尤其透明件，打磨抛光后跟注塑件似的。可它脆啊，耐温也就五六十度，功能测试？算了吧。SLS用尼龙粉烧结，强度好不少，能做卡扣、铰链，但表面有颗粒感。FDM呢？便宜，材料多，但层纹明显，Z向强度拉胯。你如果要做受力结构件，单靠这几种塑料打印，八成要翻车。
。CNC手板用真材实料，ABS、POM、铝块都能干，公差能到±0.05mm，强度就是最终量产的材料强度。当然，代价是成本高，有些复杂内腔、倒扣结构不好搞。还有，别被忽悠说5轴加工中心什么都能做，某些几何形状还得拆件粘接。我一般建议：复杂外观件用SLA或覆膜，功能性结构件直接CNC。至于快不快？搞加急，三五天到手不是事儿。
当原型验证通过，你需要先跑个百来套件去做市场测试或试产，这时候“开模”两个字就来了。注塑模，钢模，没个二三十万下不来，交期起码45天。很多老板一听就头大。这时候
，用CNC或3D打印做个母模，翻个硅胶模，然后浇注聚氨酯材料，一套模能出20到50件。材料硬度、颜色可调，成本可控。我去年帮一个医疗设备客户搞手持壳，用硅胶复模做了30套，装配、跌落测试全过了，总花费不到两万。从CAD到拿到零件，一周搞定。简直救命。
，适合几百到几千件的量。采用标准模架，快速切削模仁，打几千件问题不大，表面还能蚀纹。虽然比硅胶模贵几倍，但单件成本下来后就很划算了。不过话又说回来，快速模具不是变形金刚，材料收缩率、排气设计这些坑不少。有一回我做个厚壁件，连续缩水三批，最后发现是浇口位置不对，差点延误展会。经验之谈：做快速模具前，模流分析能跑就跑一下，哪怕是简化版。
不能，完全是两个维度。快速模具解决的是从0到1后，那个从1到100的需求。正式注塑钢模是为了百万量级寿命和极致成本优化。但你要是只打算做几百件就去融资、参展，或者产品生命周期就那么长，那快速模具就足够了，甚至可以直接用CNC小批量加工，单件成本高点但免了开模。核心是别死磕，根据商业节奏选工艺。有的项目明明只试个水，却花大价钱开钢模，最后库存一堆，哭都来不及。
这行有个毛病，就是报价格外敏感。客户上来就问：“这个手板多少钱？那个3D打印几块一克？” 然后一顿比价。但你得把后处理成本、时间成本、失败风险全算进去。比如SLA件打完要清洗、去支撑、打磨、喷漆，如果设计师没留支撑面，费工还毁件。CNC碰到薄壁铝件，加工一个就变形一个，得反复做夹具、调参数，这点人工成本比料钱贵多了。还有交期——耽误一天，上市晚一天，可能就被竞品截胡。我见过最离谱的，为省200块打印费，选了便宜的材料，结果装配不上，延期两周，整个发布会差点开天窗。所以，找供应商别光看单价，要看他有没有工程评审能力。真正靠谱的，会一上来就给你挑毛病，甚至拒接图纸。别不高兴，那是在帮你省钱。
说到底，
拼的是综合理解和响应速度。技术就那些，但组合拳怎么打，得看你对自己项目的把握。多跟工程师聊聊，带瓶饮料去车间转转，比看一百篇软文强。下次遇到离谱的报价或方案，不妨多问一句：“这工艺的极限公差是多少？上批类似件你们做到了哪个等级？” 问完，你心里就有数了。
记得把最终决定权握在自己手里。快速成型，成也快，败也快。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：快速成型选型避坑：从3D打印到CNC手板，我的实战经验谈 https://www.dachanpin.com/a/tg/66838.html
