Profibus/Profinet 选型血泪史：老电工的实战避坑指南

从一次惨痛的停机说起

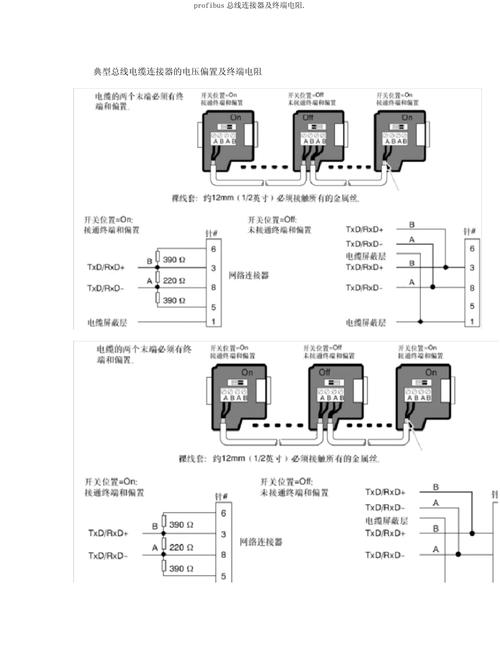

去年冬天，我们给一个汽车焊装线做改造，原系统用的 Profibus-DP 总线，挂了一百多个从站。心想不过是加几个阀岛，轻轻松松。结果——整条线瘫痪了 4 个小时。为什么？就因为没搞清 Profibus 的终端电阻和屏蔽接地那些事儿。说实话，当时老大脸都绿了，我一身冷汗。

这事儿让我彻底反思，以前总把 Profibus 和 Profinet 当成新旧两代产品，以为升级就万事大吉。其实没那么简单，对吧？这两个协议直到现在还在厂子里斗得风生水起。选谁不选谁，不是看参数表那么简单。

Profibus：老而弥坚的现场王者

Profibus 真老了吗？它 1989 年就出来了，用 RS-485 物理层，最高 12Mbps，看着寒碜。但它有个特性——贼皮实。屏蔽双绞线一接，DP 接头一拧，哪怕环境电磁干扰大得离谱，照样跑得稳稳的。我曾经在一个铸造车间，那边中频炉一开，什么无线设备都瞎，只有 Profibus 还能勉强通信，当然速率降到 1.5M，但起码没断。

这玩意儿的精髓在于 周期性数据交换，主站按顺序轮询从站，谁该发数据、发多少，早就定死了，叫 DP-V0/DP-V1 的报文。所以实时性有保证。而且那个紫色的 DP 电缆，在设备间穿来穿去，一看就有工业美。不过，吊诡的地方来了——设置站号要用拨码开关，一根线路上站点越多，通信时间越长。扩容？得好好算循环时间。

我特别想吐槽：Profibus 的接头！那个进线和出线的 9 针 D-sub，拧紧力矩有讲究，拧松了接触不良，拧紧了又怕针脚顶坏。每次调试都要带把力矩扳手，你说逗不逗。但厂家就爱用，因为便宜，一个从站芯片几十块钱。

Profinet：工业以太网带来的革命与烦恼

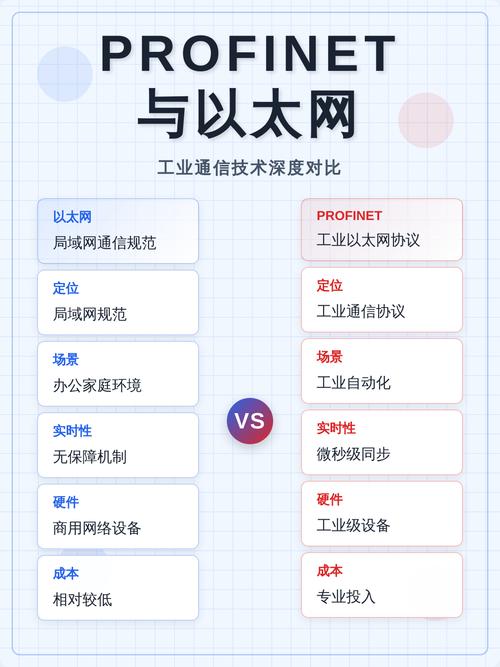

再说 Profinet。2000 年以后冒出来的玩意儿，直接跑在百兆甚至千兆以太网上。PROFINET 就不是一个协议，它是一套标准：有 Profinet RT（实时）、IRT（等时实时）和 NRT（非实时，就是普通 TCP/IP）。运动控制必须 IRT，精度到微秒级。我们给一个电子组装设备上过 IRT，插补周期 250us，跟坐火箭一样。但代价呢？必须用特殊的 ASIC 芯片，交换机也得是支持 IRT 划 VLAN 的，成本蹭蹭涨。

Profinet 最大的诱惑是一网到底。你拿个普通笔记本电脑，装个 Proneta 软件，接上网线就能搜到所有设备，分配名称、下参数，再不用像 Profibus 那样孤独地拿着手操器按来按去。拓扑图形化，故障点一目了然。这个真的香！可是，网线一多，水晶头一插，IP 冲突、交换机环路、广播风暴——搞过 IT 的人都知道的噩梦，全都跑到车间里来了。有时候一个 PLC 程序下不进去，查半天是因为现场有个 PLC 的 PROFINET 接口地址和工程师站重了……气得我掰断过一根网线。

还有，Profinet 设备之间的互操作性理论上很好，但实际 GSDML 文件版本不对，或者制造商自定义参数不一致，能把你逼疯。有一次一个阀岛的 GSDML 文件里字节顺序是逆的，PLC 那边怎么读都不对，最后打了 4 个电话给技术支持才搞定。

选型核心：别只盯着速度

很多人一上来就比速率：Profibus 慢，Profinet 快。但实际应用中，循环时间 1ms 对于大部分 I/O 和控制足够了。关键看你的 应用场景：✅ 如果现场分散，设备老旧，布线困难，Profibus 的菊花链拓扑和长距离（不加中继 1.2km）依然是神器。✅ 如果你要采集大量诊断数据，需要远程维护，需要无线接入，需要 MES/ERP 互联，别犹豫，直接上 Profinet。因为它的非实时通道可以同时跑 HTTP、SNMP、OPC UA，未来扩展性强。✅ 如果你在做运动控制，多轴同步，那只有 Profinet IRT 或者 EtherCAT（另一种），Profibus 根本做不了等时模式。

另一个很容易忽略的事实：维护成本。Profibus 系统竖起来简单，但后期查线、换模块特别耗时。Profinet 设备可以远程诊断，但需要你的维护团队具备一定的网络知识。我见过一个厂，上了 Profinet 后，电工天天骂娘，因为他们不懂 VLAN，交换机死机了只知道重启整个产线。最后没办法，又加了一层 Profibus 转 Profinet 的网关，把老设备挂过来，哭笑不得。

问答实弹

问：现有的 Profibus 网络能不能直接升级到 Profinet？

答：不能直接“升级”，因为物理层和协议完全不同。但可以利用 Profinet/Profibus 耦合器 或网关，将 Profibus 从站挂到 Profinet 控制器下。常用的像西门子的 IE/PB Link，支持透明转发。不过要注意循环时间会多出一个网关的转发延迟，高速场合慎用。另外，旧有的 DP 电缆和接头不能复用，需要重新布线——这是个坑，很多人以为只换控制器就行。

问：Profinet 的 RT 和 IRT 到底差多少？普通 I/O 用 RT 够不够？

答：RT 基于标准以太网硬件，只是优化了软件栈，典型循环时间 1-10ms，对于传送带、温度采集这类绰绰有余。IRT 需要专用硬件，在固定时间槽内传输确定性数据，可以做到 31.25us 的抖动。如果你不是搞印刷机、包装机那种极高速取放，或者要求 32 轴以上同步，RT 完全够用。千万注意：IRT 网络里不能随意接入标准以太网设备，会破坏时间槽，导致整个网络瘫痪——我们踩过这坑，一台没有 IRT 功能的相机一插，全线停机。

未来的现场总线走向

现在都在谈 IIoT、工业 4.0，Profinet 明显更占优势。OPC UA over TSN 也出来了，Profinet 正向 TSN 靠拢，形成 Profinet over TSN。而 Profibus 基本就定型了，PI 组织不再发展新特性，但会维护到 2050 年。所以新项目，如果预算允许，果断 Profinet。可你要是维护老线，或者搞低成本 I/O，Profibus 依然是个放心选择。

说到底，总线只是工具。我见过太多次，故障不是协议能力不够，而是施工不规范：Profibus 屏蔽层没接好，Profinet 网线走了强电桥架，接头忘记加铁氧体……这些低级的错误，远比协议选择要命得多。所以各位，先把接地的规矩守好，再把 IGMP Snooping 配齐，再谈什么总线大战吧。
