车间设施布局,真不是画几张图那么简单

车间设施布局,真不是画几张图那么简单

做设施布局这行,最怕听到一句话:“随便摆摆就行”。你以为摆家具呢?设备一进场,管线一铺,再想挪?等着哭吧。今天咱们聊点实在的——车间设施布局到底该怎么搞,以及那些年我踩过的坑。别指望看完能让你变成专家,但起码能帮你躲开几个大雷。

先亮个观点:设施布局的核心不是漂亮,是物流顺畅。很多人一开始就盯着“怎么把设备放进去”,忽略了物料是怎么流动的。设备再先进,物流断了,整个车间就像堵了血管的心脏,早晚出问题。

先搞清楚你到底在用什么布局

工业工程里,布局基本分四类:工艺布局、产品布局、单元布局、固定位置布局。听起来挺学术,但实际用起来很直观。

  • 工艺布局:功能相同放在一起,好比车床区、铣床区、磨床区。适合多品种小批量,但物流路线长。
  • 产品布局:按产品生产顺序排列设备,形成流水线。适合大批量单一产品,效率高,但灵活性差。
  • 单元布局:融合前两者,把工序相关的一组设备组成一个小单元,U型或L型。这是目前最流行的做法。
  • 固定位置布局:产品不动,人和设备移动。比如造船、大型飞机装配。

没事别乱选。我第一次做布局时,想着用工艺布局“清爽”,结果物料满车间飞。后来改成单元布局,才明白什么叫顺流。

物流才是设施布局的命根子

说实话,布局画图不难,难的是搞清楚物料怎么走。没有做物流分析,画出来的图就是纸面空谈。

我建议你画一个从至表(From-To Chart)。把每道工序之间的物料搬运次数和重量写下来,然后看看搬运量最大的那组工序,是不是离得足够近。这一步基本能看出布局的痛点在哪。也可以结合线路图,把物流路径画在平面图上,能直观看到交叉、往复、倒流。

我遇到过一个公司,他们在两个车间之间来回搬运半成品,高频得很。原因就是工序分在了不同楼。后来把其中一道工序迁到同层,当月物流成本就降了20%。你算算这省下的钱,够吃好几顿火锅了。

从至表物流分析过程示意图
从至表物流分析过程示意图

所以,布局设计前,先做物流分析。这个顺序绝不能反。反了,后面改起来就是天翻地覆。

别忘了留出“人”的空间

很多人画图的时候,眼里只有设备,没有工人。结果设备间的通道窄得连弯腰都难,更别提维修工具伸进去了。这里有几个经验数值,你可以参考:

  • 人工操作面之间,宽度至少 1.2米。
  • 叉车通行的主干道,宽度至少 3米,如果双向,再加。
  • 设备维修面,留出至少 0.8米 的拆卸空间。
  • 安全通道必须指示清晰,不能有障碍物。

别看这些数字小,差一点就是事故或者效率损失。✅ 有一个土办法:画好图之后,自己沿着模拟路线走一遍,蹲下、转身、抬手,模拟一下操作动作。如果感觉别扭,那就是有问题。

动态思维:别让布局锁死未来

布局设计最怕“静态思维”。你看到的是今天的生产状况,但产品会变,工艺会变,产量也会变。所以我建议在方案里留出10%~15%的扩展面积,不一定是一次性用上,但至少别让建筑结构限制设备更新。

这里,数字孪生和仿真工具就很有用了。你可以把整个产线的三维模型搭出来,设定好节拍、故障率、人员配置,然后跑一遍模拟。结果会告诉你哪里是瓶颈,哪里经常堵料。💡 不过小厂别一上来就搞高精尖,用简单的Anylogic或者Flexsim的试用版,甚至用Excel做排队模型,也能得出不少参考。

另一个方向是模块化布局。把设备、管线、工作台都做成可拆装的标准模块,对接一样的接口。转产时,直接挪模块,不用动土建。这对多品种小批量的行业特别友好。

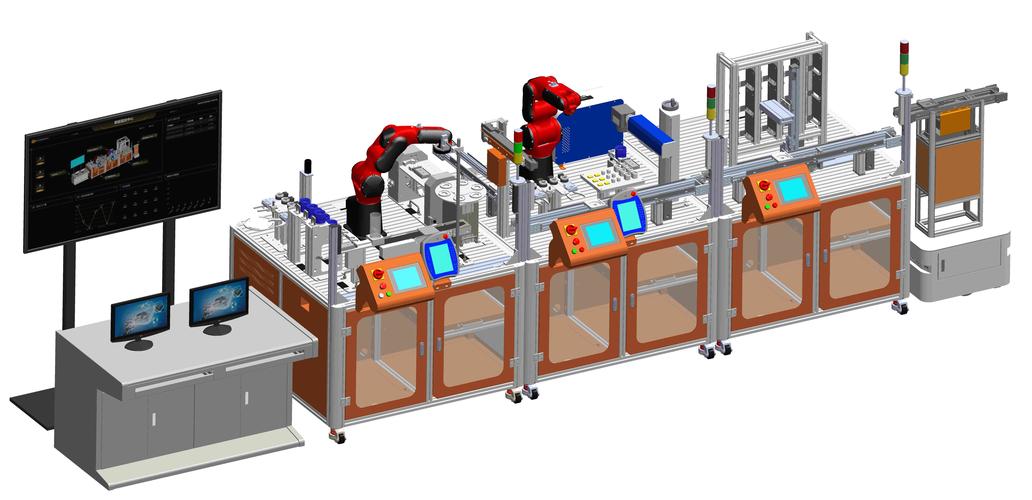

柔性制造单元模块化布置现场图
柔性制造单元模块化布置现场图

问:我们厂规模不大,请咨询公司还是自己干?

问:我们厂规模不大,请咨询公司还是自己干?
问:我们厂规模不大,请咨询公司还是自己干?

问:我们厂预算不多,想优化布局,是请外部咨询公司,还是自己搞?
答:看情况。如果内部有懂精益的人,建议先自己画价值流图,识别浪费。但要是项目投资上千万,或者涉及土建改造,那就请专业团队吧,相当于花小钱省大钱。不过选咨询公司时,一定要看他们有没有同行业落地案例,别找那种光出PPT的。

问:设施布局和消防审批是不是最后再考虑?

问:布局规划时,那些消防、环保之类的要求,是不是方案定稿后再去报批?
答:千万别!这是一个特别容易翻车的坑。消防通道、疏散距离、危化品存放位置,必须在第一版布局图就留好。我见过一个厂,设备装完了才发现疏散门不够宽,最后砸墙重做,多花了几十万,工期也耽误了。所以,第一版图纸出来,就叫上安环的人一起评审,后面会省心很多。

写到这里,我想再唠叨一句:设施布局没有一步到位的方案。生产是活的,布局也应该是活的。每过半年或者一年,重新审视一下现有布局,问问员工哪里走路最多,哪里最堵,然后小步快跑地调整。这也是一种精益。

好了,说了这么多,其实就是想让你明白:布局是个系统工程,别只盯着设备摆放。物流、人流、信息流,每一流都要通。最后送你一句话:天下没有完美的布局,只有不断改进的布局。有问题评论区见。
