执行机构选型踩坑实录:不看这些细节等着烧钱吧

说来挺来气的。 上周去一个现场调试设备,眼看着新上的执行机构转着转着就卡死,那动静跟嚼了铁似的。拆开一看,齿轮箱进粉尘了。选型那哥们儿还振振有词:“参数都够啊,扭矩余量还放了不少!” 够什么够?防护等级IP54跑铸造车间里用,这不闹呢?

气动还是电动?先问问工况答不答应

现场很多年轻工程师一上来就拿着样本册比扭矩、比速度,完全忽略一个要命的问题——你这厂子里到底有什么。 气动执行机构确实猛,开关快,几十牛米到上万牛米都能怼,而且天生防爆。但你是没见着那压缩空气管路里喷出的水汽,冬天在北方能把阀门冻成一坨冰疙瘩。去年年底在张家口一个项目就吃过大亏,零下二十度,气动头里的密封圈脆得跟薯片似的,一加压全碎了。❗ 电动执行机构呢?控制精度高,能精确定位,可伺服装的那种还能做复杂运动曲线。但趴窝了修起来真要命——电机烧了、控制板受潮了、编码器飘了,哪个都得等厂家带板子来换。有一回客户为了省成本没加电伴热,冬天执行器内部凝露,主板直接短路,整条产线停了两天。 所以别一上来就问哪个好。你得先搞清楚:有没有稳定的气源?气源净化到位吗?环境温度波动有多大?粉尘、腐蚀、振动这三样占几样?
气动执行机构在粉尘车间故障 结冰密封圈破损
气动执行机构在粉尘车间故障 结冰密封圈破损

扭矩不是越大越好,选型陷阱就藏在这

说个真事儿。某水泵厂调节阀,介质就是普通循环水,设计算出来所需扭矩80Nm,结果选了200Nm的电动执行机构。理由是“留足余量心里踏实”。结果怎么着?阀门关闭时冲击力太大,阀座三个月就冲蚀了,密封面坑坑洼洼的。 执行机构的输出特性必须和负载特性匹配,不是单纯的加减法。蝶阀的扭矩曲线是个中间高两头低的山峰状,如果选个恒扭矩的执行器,在小开度时劲儿太大,反而可能损伤阀杆。现在好点的多回转电动头能设置不同行程段的限力,或者用变频控制启停爬行,但成本就上去了。 还有就是传动环节的效率损耗。直连的还好,要是加了万向轴、减速机,多级传动下来实际到手扭矩能打七折。见过最夸张的一次,某现场用了个老长的支架连接执行器和阀门,那摇摆幅度,扭矩全耗在弹性形变上了。 问: 电动执行机构选型时,除了扭矩和速度,还应该盯死哪些参数? 答: 一看防护等级,二看控制方式。IP67、IP68在户外和冲洗区域就是标配,别省那仨瓜俩枣。控制方式如果是调节型,4-20mA输入输出得确认是否能反向、是否有断信号保位功能。通讯协议也得问清楚,Modbus RTU、Profibus还是EtherNet/IP,别到了现场跟中控室对不上。还有个冷门但关键的点——润滑脂。某些特殊工况要求低温润滑脂或食品级润滑脂,出厂默认的锂基脂根本扛不住。

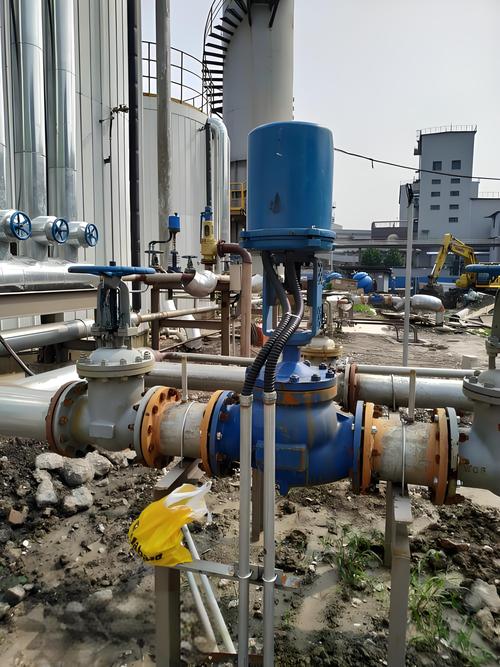

电动执行机构调节阀安装现场 万向轴连接支架
电动执行机构调节阀安装现场 万向轴连接支架

液压执行机构:大力出奇迹,但维护要半条命

特大扭矩的场合,比如水电站超大型蝶阀、钢厂高炉热风阀,气动电动都够呛,得上液压执行机构。出力密度是真恐怖,巴掌大的液压缸能输出好几十吨推力。可问题是——液压油。 油液清洁度NAS 8级听着不错了,对伺服阀来说就是灾难。一个微小颗粒就能卡住阀芯,导致执行器爬行或者失控。我在一个冶金项目上见过液压站半年没换滤芯,打开油箱一看,那油跟芝麻酱似的,伺服阀一个月换一个,都是烧钱的教训。💡 更别提泄露。环保查得越来越严,地面有一摊油印子就是罚款理由。所以现在很多液压执行机构都改成了电液执行机构(EHA),闭式回路自带油箱和电机泵,省了中央液压站,但单价贵一大截。 问: 电液执行机构和传统液压执行机构比起来,优点在哪?缺点又在哪? 答: 优点可太多了。EHA自含油源,管路泄露风险降到几乎为零,安装调试快,而且能效高——它只在需要动作时才运行电机泵,不像中央液压站24小时嗡嗡转。调速范围也宽,靠变频电机或伺服电机控制油泵输出,精度能干到0.5%行程以内。缺点嘛,一是大功率受限,单个EHA能做的扭矩和连续工作制不如中央液压系统;二是散热,所有功率元件都挤在一个壳子里,长时间满载容易过热;三是备件,各家EHA控制器专协议,出了保不买原厂都不行。

智能与预测性维护:不再等它坏了才想起来修

这几年执行机构算是搭上了工业物联网的快车。振动传感器、温湿度探头、扭矩实时监测都开始往里集成,成了数据采集的终端。 以前巡检靠听、摸、看,现在手机上直接推送报警:XX执行器力矩曲线异常,疑似阀门卡涩。甚至有些系统能根据历史数据预测剩余寿命,提前排进检修计划。不过说实话,这些数据到底准不准还得看建模,很多企业买来智能执行机构就当普通电装用,采集的数据丢在服务器里没人看,白花钱。 更实际的应用是在紧急切断阀(ESD)上。部分行程测试(PST)功能现在几乎是标配,能在线验证执行机构能否正常关断,又不干扰生产。这功能对化工装置太重要了,安全完整性等级(SIL)认证需要定期测试,你总不能每次都真把主阀门关了。

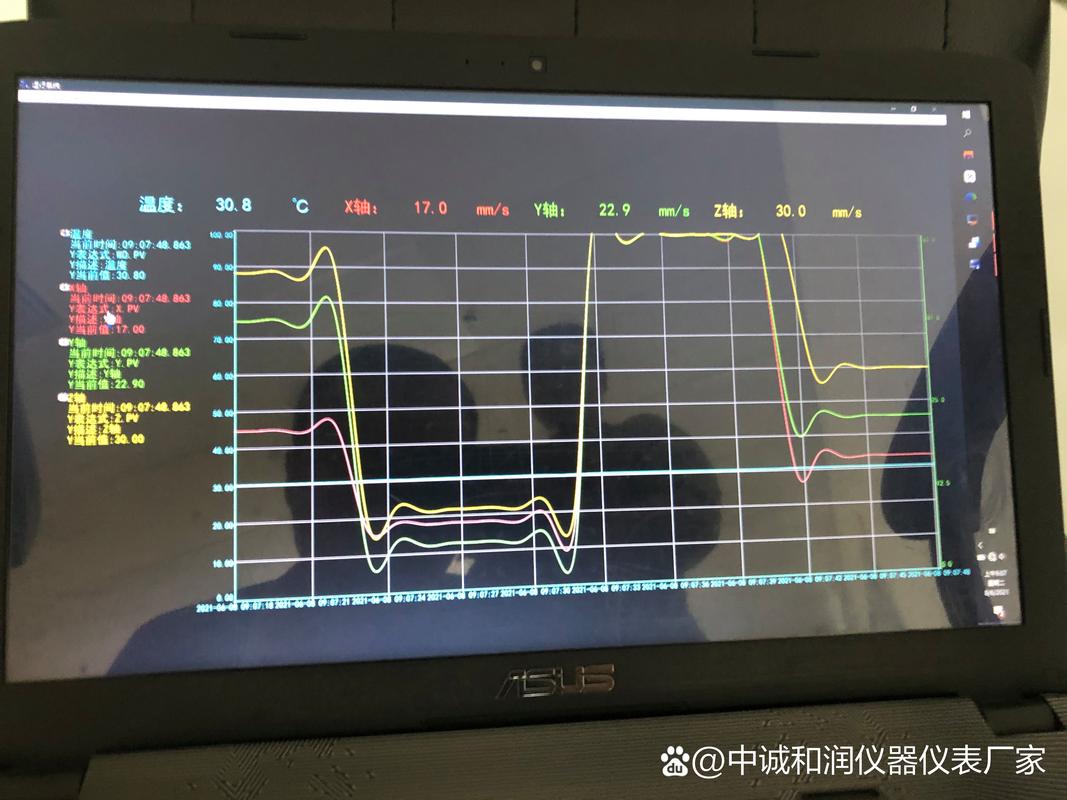

智能电动执行机构物联网监控界面 振动温度数据分析
智能电动执行机构物联网监控界面 振动温度数据分析
总之,执行机构这玩意儿,看着简单,里头门道深得很。选型不看工况、不校核负载匹配、不考虑维护便利性,省下的那点预算迟早变成抢修费。下次再有人轻飘飘说“就按样本选个扭矩大的”,把这篇文章扔给他。
