工装夹具:别再迷信标准图纸,这些坑我替你踩过了

说实话,干机械这行快二十年了,每次看到新来的工程师抱着设计手册不放,我都想叹气。不是说手册不好,但工装夹具这东西,十个厂有十种玩法。你按教科书来?产线能给你闹翻天。前天还跟老李吐槽,设计得漂漂亮亮的定位销,一到现场就被师傅锯掉了半截——就因为少算了一个公差。你说气不气人。

别让定位元件变成废物

机械加工用定位销现场安装
机械加工用定位销现场安装

定位,听起来简单。一个面两个销,谁不会?可现实呢?我见过太多工装,定位面做得比镜子还平,结果工件放上去就翘边。为什么?工件本身的毛刺你没考虑啊!所以现在设计,我干脆让人在定位面上开几个小槽——对,就是故意破坏平整度。但这反而让工件更稳。做夹具,贴合实际比理论要美。还有一次,用了标准菱形销,结果方向装反,干涉得一塌糊涂。工人骂骂咧咧,我恨不得钻地缝。后来学乖了,一律做方向防呆,多个小台阶,也就多花几十块,省下的心可不止那点钱。

夹紧力?别只盯着气缸

夹紧力?别只盯着气缸
夹紧力?别只盯着气缸

很多人认为夹紧就是找个气缸压紧就行了。但振动呢?切削力方向呢?你没算过吧。有次搞个薄壁件,气缸一顶,工件变形成椭圆的,老板脸都绿了。最后怎么解决的?改用弹簧夹头加浮动支撑。成本是上去了,但良品率从70%飙到98%。值不值?自己算。所以说工装夹具的灵魂在夹紧点位置,不在夹紧力大小。盲目加大油缸,那是懒人做法。

哦对了,说到夹紧,还得提一句快速换模。现在都柔性制造了,还跟十几年前一样拧螺丝调夹具?醒醒吧。零点定位系统,虽然贵,但换型时间从两小时缩到五分钟,小批量多品种的订单,没它你能赚到钱?我是不信。

柔性夹具:不是越贵越好

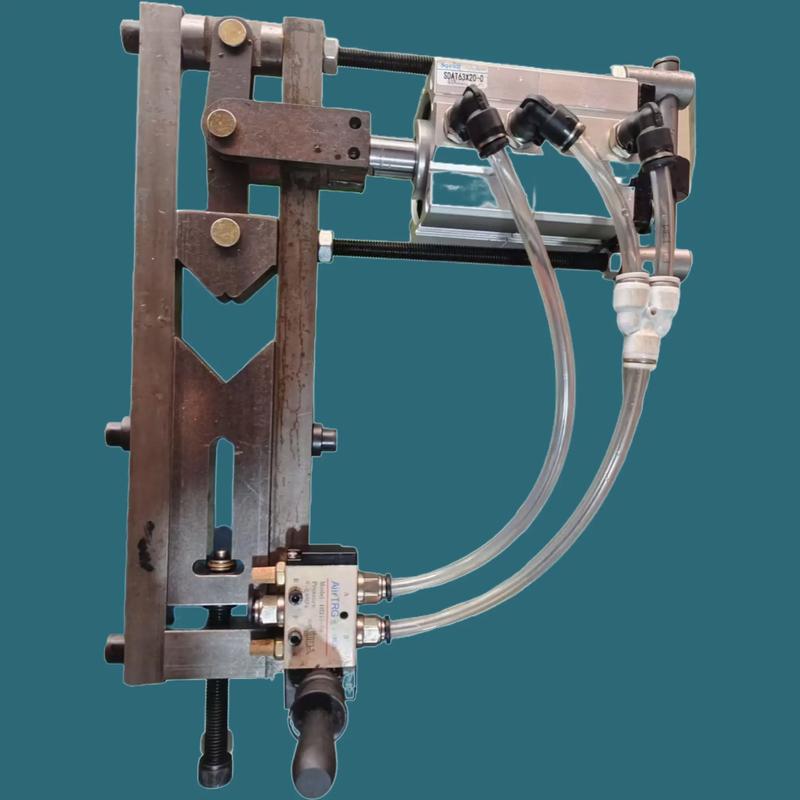

气动柔性夹具在加工中心的应用
气动柔性夹具在加工中心的应用

这两年柔性夹具概念炒得火。什么气动、液压、电控,供应商吹得天花乱坠。但我的建议:先看你的批量。一年就做三件的那种,搞柔性组合夹具确实方便,但大批量生产,还不如专用的刚性好。我们厂之前上过一套液压柔性夹具,调试了三个月,漏油、卡死,最后退货了。反而一套简单的机械联动夹具用了八年没坏。所以,别被‘柔性’两个字忽悠了,适合的才是最好的。不过话说回来,多品种小批量的趋势下,你一点柔性没有也不行,对吧?可以试试孔系组合夹具,便宜,也还算灵活。

问:我刚开始设计夹具,到底该从哪里入手?

答:先别急着画图。去现场蹲三天。看工人的操作习惯,看工件毛坯的粗糙度,看切屑往哪飞。这些细节,书本里没有。然后确定定位基准——尽量跟设计基准重合,不然尺寸换算烦死你。夹紧力要对着定位面,别把工件架空了。至于选气缸还是手动,看节拍。单件工时超过20分钟,手动省钱;低于5分钟,果断气动或液压,人工响应跟不上。最后,所有的工装,第一次上机必须有人守着,千万别远程看着屏幕。血的教训。

问:如何降低工装夹具的制造成本?

答:标准化零件。别动不动就非标,螺钉、压板、垫块,能买现成的买现成。还有,多跟车间师傅聊聊,他们有时候用土办法省大钱。比如用弹簧代替昂贵的传感器来防错——当然前提是你得懂力学。另外,模块化设计,同系列产品夹具底板共用,只换定位和夹紧件。我们做过一套液压阀块夹具,四个品种共用一块底板,切换只需换两个定位块,成本直接降了40%。但注意,模块化对手工装配精度要求高,得和装配组打好招呼。

最后唠叨一句:搞工装夹具,最怕闭门造车。多去展会看看,别怕花钱买样品。去年看到一个瑞士的微型夹紧单元,一个顶国内五个的精度,贵是真贵,但用在关键工序上,整个项目的精度都提上来了。所以,有时候不是技术问题,是眼光问题。
