模具设计避坑指南:十年老手都容易栽在这些细节上

搞模具设计这么多年,最深的感悟就是——细节特么的才是魔鬼。真的,有时候一个倒角没处理好,整个产品就废了,客户那边直接骂娘。我们这行,容错率极低。低到变态。 我刚入行那会儿,带我的师傅就说过:“别以为画个图就完事了,模具是铁打的,你脑子得是钢做的。” 当时不懂,后来在精密件上栽了大跟头才明白。那玩意儿,公差要求±0.005mm,我自信满满开了模,结果打出来的件不是飞边就是缩水,最后发现……分型面选错了。(苦笑) 选对分型面,是模具设计的第一道坎。 很多人觉得无非就是零件中间劈开,其实哪儿那么简单。特别是遇到复杂曲面,分型线走得不好,后期修模修到你怀疑人生。我见过最离谱的,一个手机壳模具,分型面非要从侧孔穿过去,结果毛刺成堆,工人天天拿锉刀修,简直噩梦。
精密模具分型面设计案例图
精密模具分型面设计案例图

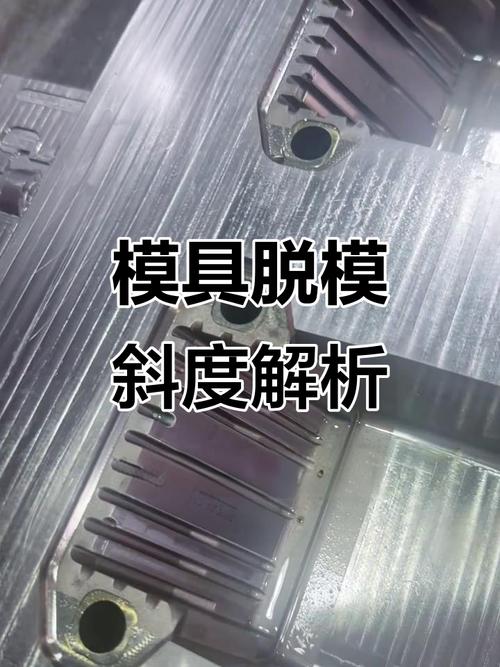

脱模斜度:真的没人重视吗?

脱模斜度:真的没人重视吗?
脱模斜度:真的没人重视吗?
说实话,我猜80%的初学者都不在意脱模斜度。画图时随手给个0.5°,甚至直接0°——脑子进水了吗?等试模时就知道苦了。产品粘在定模上,顶不出来,强行顶出直接拉伤。那个声音,嘎吱嘎吱,心在滴血。 还得看材料。PP、PE这种软料还好说,要是碰到玻纤增强的PA66,斜度给不够,你就等着瞧。我现在的习惯是,只要结构允许,往大了给,1°起步。深腔侧壁甚至拉到3°。别省那点塑料,修模的费用可比料钱贵多了。 问:哎,我做的透明件,脱模斜度大了会不会留痕? 答:这事儿是挺玄学。透明件确实敏感,斜度大了在特定角度能看到发白或者反光不均。我的经验是,先保证脱模,再优化斜度。可以做分段斜度,根部小一点,顶部大一点。实在不行,上涂层,纳米脱模涂层,薄薄一层,效果拔群,就是成本高一些。

冷却系统:你以为打几个孔就行了?

很多模具厂,水路的排布真是……一言难尽。四四方方打个直孔,完事。结果呢?芯子热点120度,旁边60度,温差这么大,产品不歪才怪。特别是长条芯,不搞随形冷却,等着变形吧。

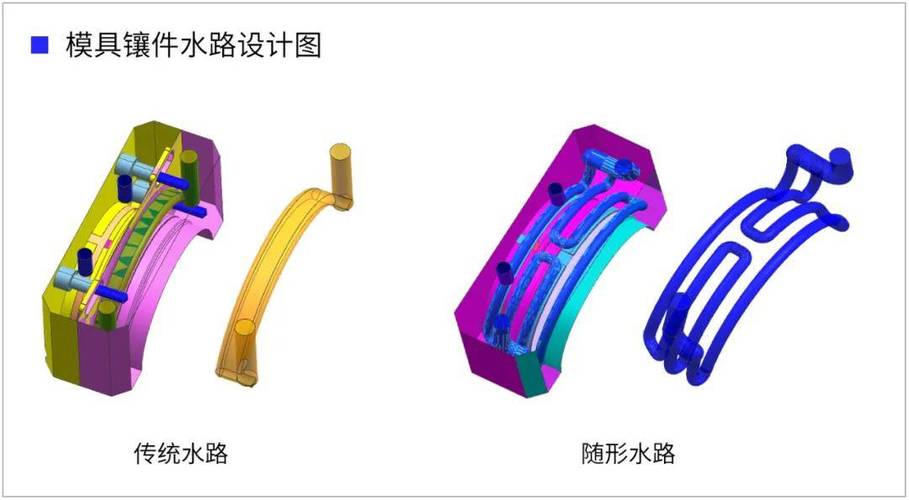

随形冷却水道3D打印模具内部结构
随形冷却水道3D打印模具内部结构
我之前做过一个汽车空调风叶模,芯子又细又长。普通水路根本伸不进去。后来咬咬牙用了3D打印冷却水套,流道跟着零件形状走。贵是真贵,一个水套顶我三个月工资。但效果立竿见影,周期缩短了30%,变形也控制在范围内。算下来还是赚的。 问:随形冷却那么贵,有没有省钱点的替代方案? 答:有啊,可以开铜块散热槽,或者搞点铰铜镶件,导热快。但效果肯定没随形好。还有就是注意水路与顶针、螺丝的干涉,别打个孔把顶针打断了,修机台更花钱。设计时多用软件仿真一下流动,现在模流分析也普及了,别舍不得那点时间。

材料收缩率:一个永远猜不透的变量

材料收缩率:一个永远猜不透的变量
材料收缩率:一个永远猜不透的变量
设计手册上给的收缩率,就是个参考值。真按那个来,大概率会偏。尼龙加玻纤,横向收缩和纵向收缩不一样。PP 0.16,有时候开到0.18都嫌小。为什么?填料量、壁厚、进浇口位置全在影响它。 有一次做POM的齿轮,按标准缩率1.8%放,结果外径大了,根本咬合不上。就差那么0.2%。最后补焊修模,折腾了整整一周。从那以后,我每次新料号,都先打试验模,测缩率,再修整成型尺寸。笨办法,但最保险。 你说仿真?Moldflow能预测趋势,但绝对数值,信一半就好。真的,软件要是全信,就等于把自己卖了。 说起来,近期也在琢磨数字化模具管理,像什么模具RFID标签,自动记录保养和寿命,这趋势挺明显的。虽然前期投入大,但长远看,能避免没油了还在死打的情况,减少意外停机。哎,科技在进步,不学不行咯。 写到这里,突然觉得自己真啰嗦。不过话又说回来,模具这行,越干越胆小,因为见过的失败太多了。每次新项目,都像走钢丝,但也许这就是它的魅力吧。一不小心就掉坑里,爬出来,拍拍土,继续走。 就这样。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:模具设计避坑指南:十年老手都容易栽在这些细节上 https://www.dachanpin.com/a/tg/66941.html

赞 (0)

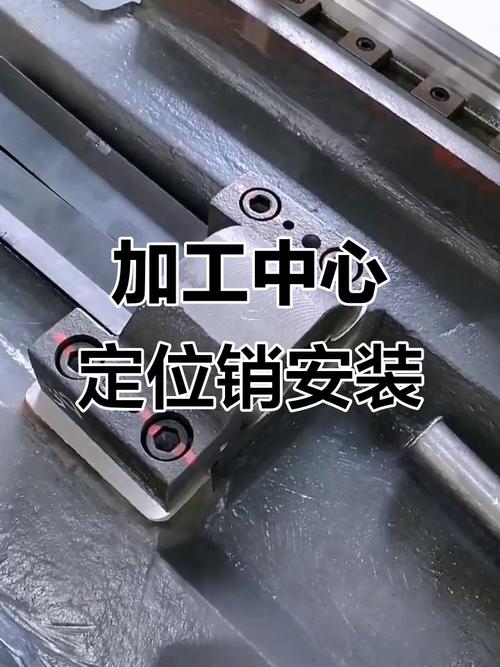

工装夹具:别再迷信标准图纸,这些坑我替你踩过了
