我知道，光说你可能不信。来，咱们直接看个狠货。

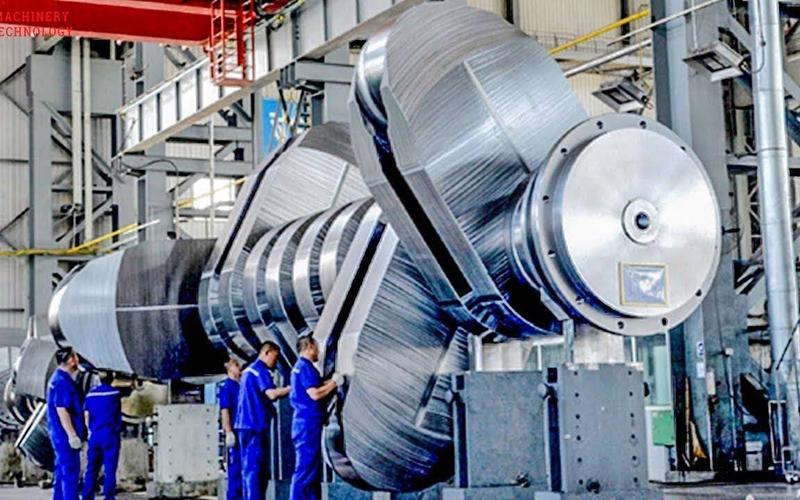

图中这台大家伙，一锤子下去就是上万吨的力。不是砸碎，是让金属像面团一样乖乖流动。这才是锻造的底层逻辑：控制金属的塑性变形，改善内部组织，让性能提升到极致。注意，我说的是“控制”，不是蛮力。所以，锻造不是什么夕阳产业，它是高端制造的脊梁骨。
不过话说回来，很多人连自由锻和模锻都分不清，这就有点说不过去了。正好，咱们掰扯掰扯。
自由锻 vs. 模锻：一个像捏泥巴，一个像压饼干
简单粗暴点讲：自由锻就是老师傅用钳子夹着红铁，在压机下面翻来覆去地镦粗、拔长、冲孔，工件最终长什么样全靠人的手艺和经验。对操作工的依赖极高——我见过干了四十年的老师傅，凭肉眼就能判断锻件温度差在±10℃以内，比红外测温仪还稳，这你上哪说理去？
模锻就规矩多了。金属被塞进刻好形状的模膛里，像压饼干一样，一下子成型。效率高、尺寸准，汽车连杆、转向节全是这个路子。但模具可不是闹着玩的，一套热锻模，几万到几十万不等，如果润滑没搞好，或者温度控制出偏差，模具拉伤报废，那真是肉疼。
这时候有人问了：
问：自由锻和模锻到底怎么选？单件小批量就用自由锻？
答：理论上是这样，但现实更复杂。单件大型件，比如核电主管道，没得选，必须自由锻，因为模具成本能吓死人。但有些中小批量件，如果对内部流线要求极其苛刻——比如高强度螺栓——也倾向自由锻或胎模锻，因为模锻的分模面可能导致流线切断，抗疲劳性能直接打折扣。所以不是简单的成本问题，还得看服役条件。我们曾经给高铁做一种吊杆，试了模锻，疲劳测试老不过，最后还是用自由锻+局部胎模成型，流线完整了，问题才解决。你说是不是操碎了心？
看，自动化模锻线现在都这样了，机器手臂夹持，喷涂润滑剂都是程控的。但别以为人就轻松了，模具温度场的监控、打滑痕迹的判断，还是得靠老手。机器能报警，但机器不知道什么叫“这声音不对”。
温度与模具：看不见的战场
锻造里最玄学的，是温度。始锻温度高了容易过烧、晶粒粗大，低了金属变形抗力大，模具吃不消。更坑的是，终锻温度控制不好，锻件里容易析出脆性相，后续热处理都救不回来。所以懂行的看锻件好坏，先看工艺记录的加热曲线——比心电图还重要。
模具更是一言难尽。现在都说用仿真软件模拟，比如Deform、Forge，能算应力、磨损、金属流动。但说实话，再好的仿真也抵不过现场一个意外：比如氧化皮掉进模膛没清理，直接压出个凹坑，整批次报废。所以，数字化是辅助，不是神话。我见过最离谱的例子，仿真做得完美，结果实际模具寿命只有预期的三分之一，最后发现是冷却水管路设计问题，导致局部过热——这找谁说理去？
这时候又有人要问：
问：听说现在有等温锻造、超塑性锻造，这些先进工艺普及了吗？
答：普及？想多了。这些主要是航空航天玩的东西。等温锻造，模具和锻件保持同一高温，适合钛合金、高温合金，能做出特别复杂的结构，比如带叶片的整体涡轮盘。但成本呢？模具要耐高温合金钢，加热系统要精密控温，生产节拍还慢。一条等温锻生产线投下去，几千万起步，普通民品根本摊不起。所以，传统热锻还是绝对主流，但你别看不起它，热模锻的精度现在已经能做到IT7-8级了，相当厉害。只是很多人不知道罢了。
为什么飞机、高铁非得用锻件？
这个问题不傻。很多人以为铸造省事，为什么不都铸出来？因为铸件的力学性能就是比不过锻件，尤其是疲劳强度和冲击韧性。锻造能把铸锭里的疏松、缩孔压实，把枝晶打碎，形成致密的纤维组织，让金属“流线”沿着受力的方向分布。看图！
图中这种流线形态，是锻出来的，铸造做得到吗？不可能。所以像飞机起落架、发动机涡轮盘、高铁车轴，这些要害部件，全球都强制用锻件。这不是迷信，是血的教训。
而且，锻造也在玩绿色化。现在都在推短流程工艺，比如钢锭直接送锻压，省去中间加热，节能10-20%。还有余热淬火，利用锻造后的热量直接热处理，省时省电能，还能得到更好的组织。每次我跟国外同行聊，对方一听用余热淬火把贝氏体钢的冲击韧性提到多少多少，眼睛都直——这种小技巧，真的，都是被高电价逼出来的。
如果你现在问我，锻造工艺的未来到底在哪儿？我可能不会提什么工业4.0大词，而是觉得，把老师傅的手感转成可复用的数据库，让仿真真正扛得住意外，把材料的晶粒尺寸控制到纳米级…这些实在事，才是硬道理。至于那些花里胡哨的噱头，在锻造车间走一圈，看到巨锤落下地面都颤的感觉，什么都明白了。锻造，就是人类和金属最坦诚的较量，没有捷径。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：锻造工艺：别再叫它打铁了，这是一门控制金属灵魂的手艺 https://www.dachanpin.com/a/tg/66943.html
