干了十五年冲压，最怕听到的一句话就是——“师傅，这个件又起皱了”。起皱？起皱算个屁，回弹才是亲爹！你加班加点调好的模具，一上压力机全废，那种感觉，就像追了三个月的姑娘突然告诉你她已婚。
那些年，我们调不出来的回弹
回弹这玩意儿，玄学，绝对的玄学。仿真软件跑出来的数据漂漂亮亮，实际一冲，角度差两度，尺寸跑偏三毫米。你找谁说理去？高强度钢，特别是现在动不动就980、1180的，回弹量能让你怀疑人生。我们试过加拉延筋、调压边力、改模具间隙，折腾三天，结果客户一句“还差0.5毫米，不行”……嗐，当场就想把扳手吃了。
说实话，对付回弹就两招：补偿和工艺控制。补偿就是故意把模具型面做反，让回弹弹回来刚好到位。但怎么补？全靠老师傅的“手感”！对，你没听错，2024年了，还是手感。我们有个老法师，拿手摸了摸件，说“左角再磨掉20丝”，一试，准得吓人。这就是钳工经验，AI永远学不会的。
问：“既然如此依赖经验，那新人怎么成长？回弹预测就真的没靠谱方法吗？”
答：“当然有，就是不断花钱和时间。现在好一点的厂子都用逆向补偿，先冲个样件，用三维扫描出偏差，再反算模具型面补偿。但这条路费钱，一套外覆盖件模具，扫描、计算、重铣，没个三五万下不来。所以小厂还是靠人，大厂烧钱玩迭代。不过话说回来，仿真也在进步，Dynaform、AutoForm这些软件，只要材料卡片准，预测回弹能达到70%的准确率，剩下30%……嗯，还是手感。”
模具间隙：差一点就是废品

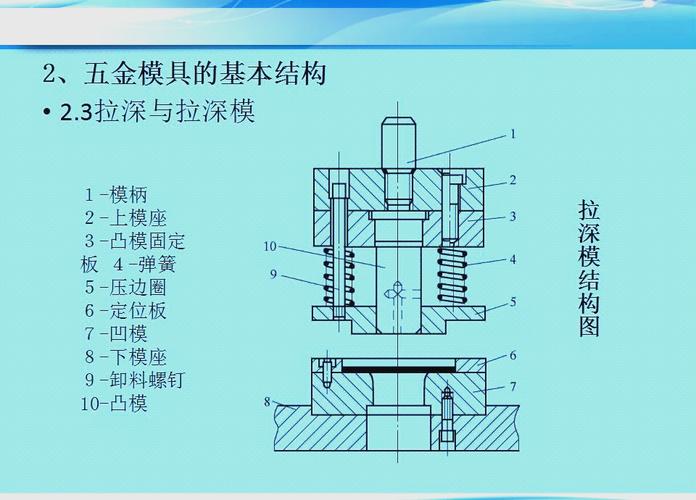

你以为冲压就是硬碰硬？天真。模具间隙这玩意儿，细说起来能写本书。冲裁间隙取板厚的5%还是10%？拉深间隙又得放大，不然拉毛、烧伤全来了。有次我们冲个1.5毫米的铝板，按公式算间隙给到0.12毫米，结果冲头断得跟双十一下单一样频繁。后来拆开一看，冲头涂层都磨没了，间隙太小，发生了冷焊。那一刻我悟了——书上的公式是给理想世界的，车间里要听冲床的呻吟。
问：“冲压件毛刺超标怎么破？是不是间隙不对？”
答：“毛刺是冲压的胎记，躲不开。关键看大小。间隙太大，撕裂带变大，毛刺粗；间隙太小，二次剪切，毛刺还带锯齿。最佳间隙一般取板厚的5%-8%，但薄料要偏小，厚料要偏大。另外，刃口钝化非常关键，定期用油石推一下，比调间隙都管用。还有，别指望冲头寿命能过百万，国产模具钢，能撑三十万次就烧高香了。进口的好点，ASSAB的粉末高速钢，冲个五十万次轻轻松松，但价格……呵呵，老板会杀了你。”
润滑的秘密：不只是涂油那么简单
冲压厂里总有一股味，那是拉延油的体香。但润滑这活，聊起来全是泪。有次我们试模，件件开裂，模具工拼了命抛光，没用；调压边力，还是裂。最后往板料上多喷了层油，哎，全好了！你说气不气人？边界润滑下，油膜厚度只有几微米，却能决定件的生死。现在流行搞热冲压，钢板加热到900度，直接水冷淬火，那难度，啧啧，润滑剂都得耐高温，不然一烧就结焦，模具堵得跟马桶一样。
当然，汽车覆盖件冲压，自动化生产线是常态了。拆垛、对中、上料、冲压、取件，一分钟七八下。人只是看机器的——但机器犯蠢的时候，你恨不得砸了它。上周机械手臂抓双料，把模具压了个坑，损失小十万。所以双料检测必须到位，磁性的、光学的，双保险。这行啊，天天在踩坑和填坑之间循环。
说到底，冲压工艺就是一层窗户纸。外人看着咣当咣当挺热闹，里头全是细微活儿。哪个冲压件没点故事？哪个冲压模具没挨过锤？但就是这千万次的冲击，才砸出了现代汽车的骨架。下次你再摸车门的时候，不妨想想，它曾经在几千吨的压力下，挣扎着成型。那上面的每一道棱线，都是和回弹死磕的战果。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：冲压工艺：为什么你的汽车覆盖件总是出坑？一位模具老兵的吐槽与反思 https://www.dachanpin.com/a/tg/66944.html
