机械加工（切削）刀具涂层选型避坑指南：别让涂层成为断刀元凶

上周车间又断了一把刀。涂层剥落，工件表面拉毛，老板脸都绿了。这事儿，搞切削的谁没遇到过？
你问我涂层重不重要？说实话——命都是它给的。可你要真以为随便镀一层上去就万事大吉，那离翻车也不远了。

涂层不是万金油——但没它真不行

举个栗子。前年加工一批60HRC淬硬模具钢，用的某国产TiN涂层铣刀，一刀下去火星四溅，三分钟不到刃口就白了。换成AlTiN基的涂层，同样参数寿命翻了四倍不止。咋回事？TiN氧化温度也就600℃左右，而硬切削刀尖瞬时温度能干到1000℃！
所以啊，选涂层本质上是在选‘热障’和‘化学惰性’。
✅ 高速干切？别碰TiN，那是给自己找麻烦。
💡 搞不锈钢粘刀？得看涂层的摩擦系数和抗粘结性，比如某些类金刚石（DLC）涂层就特别滑溜。
别指望一把刀通吃所有材料——除非你想天天磨刀。

选涂层前，先看懂这几种‘膜’

市场上五花八门的涂层叫法，什么‘彩虹涂层’‘纳米蓝’，听着玄乎，其实扒开来看就那几大类：

TiN（氮化钛）——最基础的，金灿灿。钻孔攻牙还行，高速就别想了。
TiCN（碳氮化钛）——比TiN硬，适合铣削铸铁、铝合金。怕氧化，湿切更好。
AlTiN（铝钛氮）——真正的耐高温选手，表面会生成氧化铝保护膜。干切淬硬钢、高温合金的首选。
DLC（类金刚石）——极低摩擦系数，对付铝合金、铜、石墨这些粘刀玩意儿有奇效。
多层/纳米复合涂层——把不同材料叠起来，兼顾硬度+韧性，比如TiAlN/TiN多层，现在高端刀片基本都是这路子。

但！理论归理论，现场变量一多，翻车是常态。比如冷却液浓度低了，PH值变了，有些涂层会被化学腐蚀，最典型的就是含着钴的硬质合金基体，遇上低浓度乳化液，那叫一个电化学反应，涂层还没磨掉先烂了基体。

问：加工316不锈钢，用AlTiN涂层还是DLC涂层？
答：看工况。如果是连续车削，AlTiN耐热耐磨，寿命稳；但要是铣削排屑不畅、冷焊倾向大，DLC更不容易积屑瘤。不过DLC怕高温，超过400℃就开始石墨化，所以得保证充分冷却。有时候两者都不能完美解决，得试错——这就是加工的玄学之处，对吧？

高硬材料切削，涂层怎么抗热？

说到耐热，AlTiN牛在哪？简单讲，它切出高温时会表面生成一层致密氧化铝，这层膜隔热又抗氧化，等于给自己套了件‘防火衣’。所以干切淬硬钢，刀尖红热了照样扛得住。但如果你不小心用在了钛合金上——恭喜，钛的亲和力会让你刀口迅速粘屑报废。
这就是涂层选型最要命的地方：没有万能解，只有最适配。
❗ 我见过太多人拿着加工不锈钢的参数去干钛合金，然后抱怨刀片烂。先查化学亲和性表，再谈切削速度！

去年帮一哥们解决Inconel718粗车问题，他原先用PVD-AlTiN涂层刀片，切到三分钟刃口就坑坑洼洼。换成CVD-Al2O3厚涂层，加上定向冷却，单个刃口硬是撑到了十五分钟。为什么？因为CVD涂层更厚、化学纯度更高，抗扩散磨损能力碾压PVD——当然，前提是刃口得够强壮，不然一冲击就崩了。

问：涂层厚度是不是越厚越好？
答：真不是。厚涂层（比如10μm以上）耐磨损，但容易在刃口处产生拉应力，加工时一冲击就崩边。精加工追求锋利，涂层薄（2-4μm）反而更稳。薄了又怕磨穿，所以现在流行梯度涂层——靠近基体软而韧，外表硬而耐磨。这事儿就跟穿鞋一样，底太厚脚感差，太薄硌得慌。

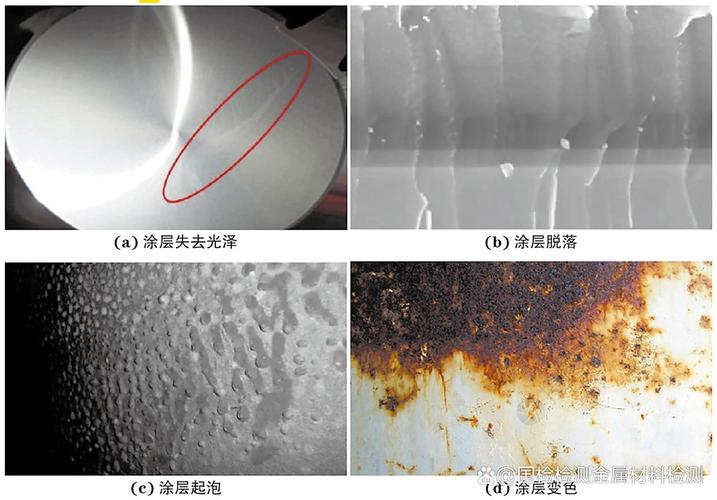

涂层失效——刀还没钝，膜先跑了

失效最常见不是因为磨，是剥落。为啥剥落？基体表面没处理好、涂层内应力大、或者切削时机械冲击超了。有一次调试钛合金深孔镗削，刀杆振刀，涂层次次都是从主后刀面大片剥离，那声音听着牙酸。
后来改了减振刀杆，涂层就踏实了。所以好涂层要配好系统刚性，否则白搭。

最近行业里在搞脉冲电弧PVD、HiPIMS（高功率脉冲磁控溅射），涂层密度和附着力都上了新台阶。有些高端粉末冶金刀具，涂层前处理用到等离子刻蚀，把基体表层的钴选择性地去掉，让硬质相暴露出来——涂层抓得那叫一个牢！
不过话说回来，这些技术基本都在大品牌手里，中小涂层厂的品控还是靠人品。所以下单前多看一眼批次检测报告，比听销售吹牛靠谱。

切削就是细节的堆砌。涂层只是其中一环，但这环掉了，全盘皆崩。下次再遇见断刀、崩刃，先别急着怪师傅手艺，看看涂层选对了没，冷却到位了没，材料批号变了没。车间里没有什么玄学，只有没搞明白的科学。
