超声波加工:脆硬材料的克星,还是被低估的精密利器?

钛合金、陶瓷、玻璃、碳化硅……这些材料让多少加工师傅头疼?刀具上去就崩,磨削发热裂给你看,线切割又占不了便宜。说实话,我第一次接触超声波加工时,心想这玩意儿真能搞定?💡 神奇的是,它还真能,而且还挺优雅——像用高频微锤子,一秒敲两万次,把材料一点点“啄”掉。

不过话说回来,这技术也喊了挺多年了,可真正用顺手的厂子不多。原因嘛,坑多,细节控,而且设备厂商吹得天花乱坠,落地时才发现,悬!😤 但当你调好参数,看它安静地啃下陶瓷件上直径0.5毫米的小孔,那种齐整的孔壁,又忍不住想喊一声牛X。

原理?不复杂但细节要命

别被“超声波”三个字唬住。核心就是:换能器把高频电信号变成机械振动,变幅杆放大振幅,工具头再带着磨料悬浮液,对工件表面高频冲击。每秒2万次以上的微小锤击,加上空化效应,硬脆材料就这么被显微破碎了。关键是——这套路玩的是“以柔克刚”,宏观力极小,热影响几乎为零。😌

但!振幅调大点试试?工件直接裂开给你看。磨料粒度选粗了?表面粗糙度像犁过的地。还有频率跟踪,谐振点一漂,能量全反射回来,换能器发烫,效率骤降。所以说,基础原理就那回事,上手才知道全是手艺活。

问:超声波加工只能啃那些不导电的硬脆材料吧?金属它不香吗?
答:老观念了。确实,早期主要针对玻璃、陶瓷、宝石这些,但对金属,尤其钛合金、模具钢的精修,近年大有文章。关键在于引入“旋转超声”——刀具一边高频振动一边高速旋转,切削力降低30%以上,刀具寿命翻倍!尤其在钛合金深孔、薄壁件上,颤振被抑制得服服帖帖。前提是,系统刚性得跟上,冷却得冲到位,不然一样翻车。🤔

超声波加工硬脆材料示意图—微破碎去除机理
超声波加工硬脆材料示意图—微破碎去除机理

实战中的惊喜与暗坑

记得有一回,给航天客户做碳化硅反射镜定位孔,孔径Φ1.2mm,深径比15:1,传统磨削废品率超40%。换上超声波主轴,针对金刚石浓度、磨料液配方做了正交试验,最后稳定产出,孔壁光滑得像镜面。那一刻真觉得这技术值得深挖。✅ 可另一个工厂,照搬参数去加工氧化锆牙科种植体,结果内部微裂纹不断,后来才发现,他们的水基磨料液根本没除气,空化效果大打折扣。细节啊细节!

所以你看,超声波加工绝不是买台设备就完事。磨料悬浮液是它的“血液”——浓度、粘度、除气程度,甚至温度,直接影响加工效率和表面质量。工具头的设计更是灵魂:圆孔?异型孔?实心、空心,材质选高强度工具钢还是硬质合金,振幅分布模拟不做好,等着出不良吧。

问:既然这么挑,那它和高速磨削、激光加工比,到底优势在哪?
答:一句话:热损伤?不存在的!激光加工再精密,总有热影响区;磨削也难免表面拉应力。超声波加工本质上属于冷加工,加工后表面残余应力极低,这对半导体衬底、光学元件至关重要。另外,微细加工能力突出,直径0.2毫米的玻璃通孔,传统钻头想都别想,超声波却能轻松拿下。缺点嘛,直观——效率还不够快,工具磨损成本高,尤其在连续生产线上,节拍是硬伤。但做精密模具、医疗器械、航空航天小批量高价值件,它依然是神兵利器。

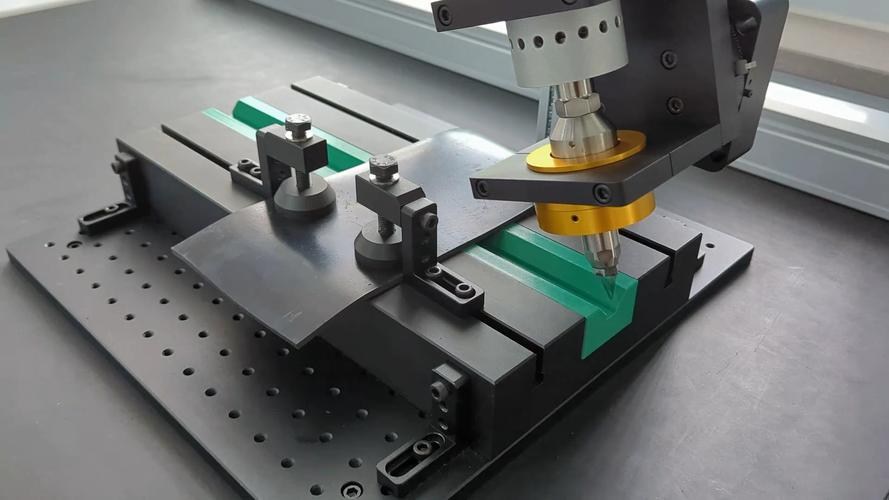

旋转超声波加工碳化硅工件现场高清图
旋转超声波加工碳化硅工件现场高清图

新趋势:旋转超声与复合加工来了

新趋势:旋转超声与复合加工来了
新趋势:旋转超声与复合加工来了

别死盯着传统悬浮磨料模式了。近两年,旋转超声加工(RUM)杀疯了,尤其在手机陶瓷背板、5G介质滤波器、新能源汽车碳化硅功率模块基板的加工中。主轴转速飙到40000rpm,同时叠加20kHz高频微振动,金刚石工具像钢丝刷一样高效去除材料。而且,主轴内置传感器实时监测振幅,闭环补偿,这才是工业4.0该有的样子。😎

更有趣的是,激光加热辅助超声加工、电解超声复合……这些复合路子把效率推上新台阶。比如针对石英玻璃,先用微焦激光软化表面,紧接着超声工具切入,加工速度能翻倍!当然,设备造价也上头。不过话说回来,高端制造领域,省下的废品和性能优势,往往能覆盖成本。

但我也得吐吐槽:部分国产设备,谐振稳定性还是差口气,工作一小时,频率漂移得重调,烦到不行。进口的虽好,售后又慢又贵。希望咱们本土的声学系统研发再卷一卷,把可靠性做上来。毕竟,这行业不缺需求,缺的是耐得住性子打磨细节的工匠。

问:小批量试制,想自己攒一套低成本超声波主轴,可行吗?
答:胆子够大可以试!有些创客用压电陶瓷片、铝合金变幅杆、电刷滑环搞旋转耦合,配上普通钻铣床,加个超声波发生器,也捣鼓出了能用的原型,切氧化铝板挺溜。但危险性不小:高频高压,绝缘和匹配很关键,谐振点没调好,发生器功率管瞬间烧毁。而且非标组件的同心度、刚性,影响精度和寿命。玩玩可以,真做产品,还是建议找成熟方案商,至少他们的换能器束做过可靠性测试。

总之,超声波加工这块神奇又带刺的领域,越深入,越觉得它是精密制造的“暗器”——低调,冷门,但关键时刻一招制敌。就看你怎么用它。
