CC-Link到底行不行?一个老工程师的实话实说

说实话,干这行二十年,见过太多的总线协议起高楼,也见过它们楼塌了。但CC-Link这玩意儿,挺有意思的。它不像某些协议那样天天吹自己多开放,也不像另一些那样闭门造车。就是闷头干,在亚洲市场尤其日系设备里,你躲都躲不开。

先别急着开喷。我知道你们想说什么——CC-Link是不是过时了?是不是只有三菱在用?

……这么问的,多半是没真正碰过大型产线。我这么说吧,前年我们给一家汽车焊装车间做改造,整线六十多台机器人,几十个远程IO站,用的就是CC-Link IE TSN。那稳定性,真的,半夜三点不用被叫起来调网络,比啥都强。

别跟我提什么EtherCAT多快多快。快是快,但你试试在振动大、温度高的环境里跑几个月?CC-Link的物理层和协议栈设计,当初就是按工业现场的烂条件去想的。这不是说它完美无缺,但至少,它在“能用”和“好用”之间,拿捏得死死的。

别再被忽悠了,CC-Link的三种形态你得先分清

很多人一上来就混为一谈。CC-Link是家族,不是单个协议。底层有传统的CC-Link(1Mbps到10Mbps那种),现场总线嘛,抗干扰是看家本领。往上走是CC-Link LT,专门给传感器执行器这种小 bits 用的,省线。再往上,是CC-Link IE,走以太网,其中Control层用IE Control,运动控制用IE Field,最近几年最火的是CC-Link IE TSN——这个就高级了,带宽1Gbps,还支持TSN时间敏感网络。

你看,如果你只是拧螺丝,那CC-Link LT就够了;但你要是搞精密同步,比如电子凸轮、多轴插补,那必须得IE TSN上。选错了,后面哭都来不及。

💡 别小看这分类。我见过有人拿CC-Link LT去做运动控制,结果轴多了直接卡死,然后怪协议烂。兄弟,那是你刀拿错了,不是刀不行。

CC-Link IE TSN网络拓扑图 工业以太网
CC-Link IE TSN网络拓扑图 工业以太网

QA:你们最关心的几个“破问题”

QA:你们最关心的几个“破问题”
QA:你们最关心的几个“破问题”

问:CC-Link和西门子的PROFINET比,到底差在哪?

这么说吧,在欧洲项目里,你不上PROFINET,甲方可能直接把你轰出去。但在亚洲,尤其是日系设备为主的车间,CC-Link IE TSN反而更吃香。差在哪?最明显的是生态。PROFINET的从站芯片和工具链确实丰富,但CC-Link背后的CLPA(CC-Link Partner Association)这几年也没闲着,兼容性测试做得挺严。我的真实感受是:CC-Link的配置工具不如SIEMENS的那么“傻瓜”,但你一旦习惯了,其实更灵活,尤其是星型拓扑下,它那个自动配置功能真不赖。说到底,选哪个,看你周边配套。你要是全车间都是三菱、安川、欧姆龙,那选CC-Link准没错。

问:CC-Link IE TSN和非TSN的普通以太网,用起来区别大吗?

大!太大了。普通以太网,你数据撞车了就得重发,延迟不确定。而TSN就像给网络加了红绿灯和公交专用道,关键数据包准时准点就到,不堵车。做运动控制的时候,这个确定性就是命根子。我们用IE TSN做8轴同步,抖动算下来小于1微秒——这数字以前想都不敢想。当然,代价是交换机得支持TSN,普通交换机不行。但话说回来,现在支持TSN的工业交换机价格也下来了,真没你想的那么贵。

实打实的干货:CC-Link布线安装时那些坑

你可能觉得,不就是网线一插嘛。呵呵。CC-Link传统总线用的是专用扁平电缆,那个压接端子一定要压紧,压松了,时好时坏,查得你想砸机器。还有终端电阻,必须接,很多人忘了这个,导致反射波干扰,数据偶发错误,找半天不知道啥原因。

  • 屏蔽层接地:单端接地,别两端都接,否则形成地环路,反而引入干扰。很多老电工都知道,但新来的经常搞错。
  • 站号设置:不能重复。这听起来是废话,但总线刚上电时,两个站号重复会导致整个网络离线。用拨码开关的,务必全部拨对。
  • 版本兼容:CC-Link的从站版本有V1.0、V2.0,V2.0支持更大数据量。混用的时候,配置软件里要特别设置,否则数据映射会错位。

❗ 还有一个我踩过的坑:用普通RJ45水晶头去接工业以太网接口。你看着能插进去,但金属外壳的接地设计不一样,长期振动下容易接触不良。建议用带屏蔽的金属外壳连接头,贵不了几块钱,但能省一大笔维护费。

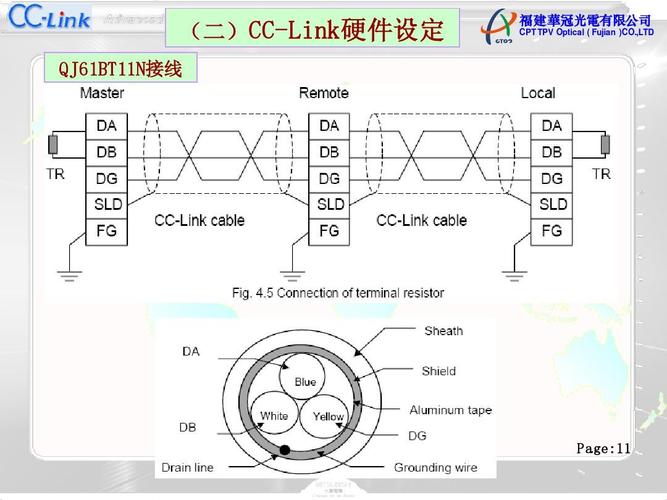

CC-Link现场总线终端电阻连接示意图
CC-Link现场总线终端电阻连接示意图

这届工控人,为什么还得学CC-Link?

这届工控人,为什么还得学CC-Link?
这届工控人,为什么还得学CC-Link?

有人跟我说,现在都OICT融合了,搞IT的都开始玩工业网络了,谁还稀罕你这些老东西?我听了直摇头。你懂IT那套,但你懂车间里的粉尘、油污、电磁干扰吗?一个HTTP请求超时了重试就行,可一个运动控制报文延迟了,整个工件可能就报废了。CC-Link的核心价值,不在于它多快,而在于它的确定性,以及它对恶劣环境的容忍度。

再说了,现在国内新能源行业——锂电、光伏,那产线里日系设备占比相当高。你翻开那些设备的说明书,通讯接口大多是CC-Link。你不懂,怎么去调试?怎么去维修?到时候被设备厂家卡脖子,一个服务费好几万,你心疼不心疼?

所以,学吧。技多不压身。你学好了CC-Link,至少能跟老师傅顺畅交流,不会被他们觉得你是“只会玩电脑的小白”。

关于CC-Link的未来,我瞎说几句

关于CC-Link的未来,我瞎说几句
关于CC-Link的未来,我瞎说几句

趋势明摆着——以太网标准化,TSN逐步渗透。老掉牙的CC-Link(1.0那种)会慢慢退,但IE TSN会成为主流。CLPA那群人也不傻,他们在推CC-Link IE TSN与OPC UA的融合,这样既能保证实时性,又能跟上层IT系统说话。我的判断是,未来五年,CC-Link IE TSN在亚洲制造业主导地位会更强。这不是广告,是我基于项目经历的直觉。

当然,你觉得我是在吹也行。只是,别到现场了才后悔当初没了解。
