工业现场总线选型实战:别让协议绑架了你的产线

说实话,干了这么多年工业自动化,我最怕听到的一句话就是:“我们要上最新的总线,一定要最先进的。” 每次听到这,我都想泼盆冷水。

现场总线这玩意儿,不是选美。它是要在你的车间里跑十年甚至二十年的东西。新,不代表合适;快,也不代表你能用得上。

今天咱们就掰扯掰扯,工业现场总线到底该怎么选。不扯理论,就说点实战里踩过的坑。

一、先搞清楚你的产线到底需要什么

一、先搞清楚你的产线到底需要什么
一、先搞清楚你的产线到底需要什么

很多工程师上来就问:“EtherCAT和PROFINET哪个好?” 我通常反问一句:“你的传感器响应时间要求是多少?你PLC扫描周期多少?”

如果只是普通的产线控制,我告诉你,几十毫秒的响应时间,普通Modbus RTU都够用。前提是你别把总线布线搞成一团乱麻。✅

💡 关键点:先定需求,再选协议。需求包括:节点数量、通信距离、数据量、实时性要求、环境干扰程度。

我见过太多项目,本来用Modbus TCP能稳稳干活,非得换成EtherCAT,结果调试了两个星期,问题不断。为什么?因为系统复杂度上来了,你的抗干扰能力没跟上。

二、主流现场总线点评:不吹不黑,就事论事

这里我不想列一大堆参数表,我只说实际感受。

Modbus:简直是工业界的活化石。从RS-232一路走到TCP,生命力顽强得令人发指。结构简单,调试方便,老工程师闭着眼都能给你接好线。缺点是实时性一般,数据量稍微一大就捉襟见肘。但话说回来,你的设备有多少数据要传?也许真的不多。

Profibus:西门子的老牌劲旅。在流程工业和重工行业,占有率依然很高。DP和PA两种变体,一个是高速的,一个是本质安全的。我曾经在一个水泥厂待过,那现场环境,粉尘大得能见度不足五米,但Profibus就是能扛。这家的时代烙印太深了,但你不能否认它皮实耐用。

EtherCAT:这货是后起之秀。实时性确实牛,微秒级的同步,伺服驱动用它真是绝配。但我要吐槽一句:调试难度比起Modbus高了两个档次。而且对网线、接头、拓扑结构要求苛刻。你随便买个网线接上去试试?等着哭吧。

PROFINET:西门子的现代主力。说白了就是把以太网和工业应用结合起来。支持很多高级功能,诊断信息丰富。但同样,它的配置复杂度也不低。用好了是好东西,用不好就是灾难。

❗ 注意:我这里不是让你避雷哪个。而是提醒你,每个协议都有自己的生态位。选型就是找匹配。

工业现场总线布线规范示意图
工业现场总线布线规范示意图

三、选型时最容易踩的四个坑

我总结了一下,基本逃不出这几点:

  1. 盲目追新,不考虑技术团队的实际水平。技术再牛,没人会调,等于零。
  2. 只盯协议,忽略布线。现场总线,布线质量决定一切。接地不良、屏蔽层处理不当,啥协议都白搭。
  3. 不看诊断功能。选了个没有诊断的总线,出了问题就只能挨个节点排查,那真是欲哭无泪。
  4. 不考虑后期扩展。现在够了,但明年要加设备呢?你的总线容量留够了吗?

这些坑,我都踩过。说实话,每次踩完都想抽自己两巴掌。

布线是最容易被忽略的隐形杀手。 很多工厂的自控工程师,对PLC编程头头是道,但连屏蔽层怎么接都搞不清楚。你说怎么弄?

四、QA:你们最常问的几个实际问题

问:我手里有一套旧设备,用的是RS-485加Modbus RTU,现在想升级到工业以太网,值得吗?

答:看你目的。如果只是数据采集慢,加个网关就行,一万块钱以内搞定。但如果你的伺服同步精度不够,那确实得换总线。别为了升级而升级,先算出投资回报率。

问:EtherCAT和PROFINET的实时性到底差多少?我该用哪个?

答:EtherCAT的同步精度可达到亚微秒级,PROFINET的IRT也能做到微秒级,两者在大部分场景下都绰绰有余。区别在于生态。如果你全是西门子的设备,PROFINET无疑顺滑;如果你有很多第三方控制器,EtherCAT更开放。另外,EtherCAT的拓扑灵活度高一点,但PROFINET的配套工具更成熟。具体用哪个,建议拿你实际的设备跑个POC测试,别光看参数。

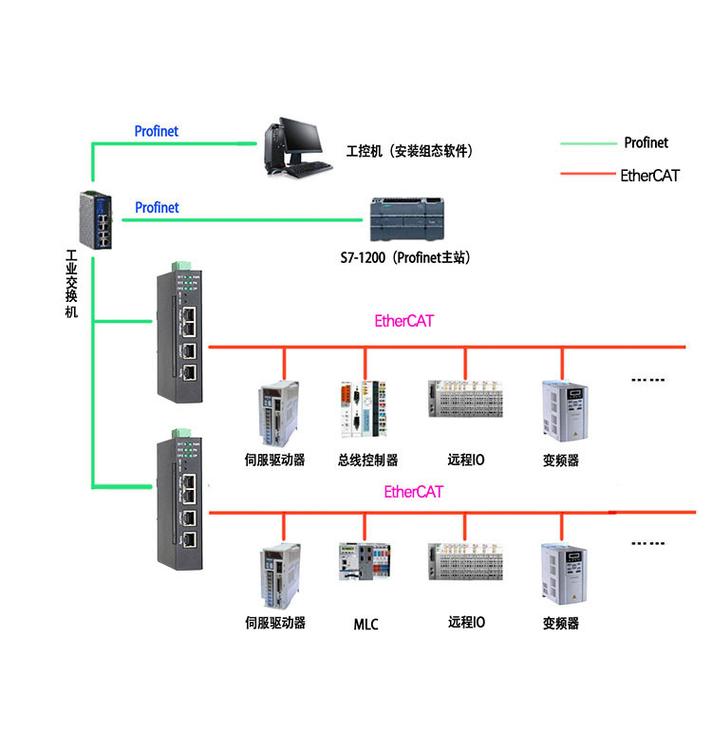

PROFINET与EtherCAT网络拓扑对比图
PROFINET与EtherCAT网络拓扑对比图

五、最后说点掏心窝的话

工业现场总线,说到底是一个工程问题。不要被厂商的营销牵着鼻子走。我见过不少案例,用最笨的Modbus干的稳稳当当,用最炫的EtherCAT反而三天两头出故障。

做技术,最怕的就是为了用技术而用技术。你的产线稳定、维护简便、成本可控,这才是王道。

别怕别人说你落伍。能用棍子解决的问题,就别上机枪。

好了,就聊到这里。有什么具体问题,欢迎在评论区留言,我看到会回。但记住,别问我“哪个总线最好”,这个问题本身就有问题。
