金属增材制造（3D打印）的真面目：一个机械师的血泪经验

说实话，干了二十多年机械加工，第一次看到金属3D打印样件时，我整个人是傻掉的。那内部流道，那拓扑优化的骨骼结构，传统车铣刨磨想都不敢想。但后来接触深了，发现这玩意儿坑也不少。今天不讲虚的，就聊聊金属增材制造（3D打印）在工业落地中的那些事儿。

一、金属3D打印不是万能的

我们车间去年买了台SLM设备，就是选区激光熔化，铺粉那种。一开始觉得啥都能打，结果连续翻了三次车。首先，材料问题。同样的钛合金粉末，不同批次流动性差远了，铺粉不均直接导致致密度不够。测试强度时断裂面跟蜂窝煤似的。

后来我们总结出几条血泪经验。第一，设计必须为增材而设计，不能拿传统图纸硬套。比如那个悬垂结构，不加支撑就是灾难。第二，粉末回收和筛分是个大麻烦，成本比想象高很多。第三，热应力变形，打完一翘，直接废。而且支撑去除超费劲，有的内部支撑只能靠电化学腐蚀，又得污染控制。

✅ 说白了，金属3D打印适合的是复杂内腔、轻量化、小批量定制件。搞大批量简单的件？那是自己找罪受。

二、成本账：别只看机器价格

很多人问，一台金属打印机多少钱？入门级SLM可能两三百万，听起来不贵。但别忘了配套设备：氩气保护、真空热处理炉、线切割、粉末存储柜、防护手套口罩……全套下来再加一倍。而且粉末利用率低得吓人，有些贵金属粉末剩下一半筛完不能用了。

问：为什么粉末回收率这么低？
答：金属粉末在激光熔化过程中会氧化，虽然用氩气保护，但微小颗粒部分发生球化、卫星球，尺寸分布变了，直接回用会影响打印质量。一般回收率达到60%就得换新粉，有些厂能到80%，那是靠昂贵的筛分和静电分离。

还有后处理。打印件表面粗糙度Ra一般在6.3以上，需要喷砂、机加工或者电化学抛光。内部流道更头疼，化学抛光液还得做环保处理。我们有个件，内孔要求Ra0.8，最后只能上慢走丝，成本一下子翻了五倍。

💡 真实降本路径：批量生产时用MES系统优化排产，把多个零件放在同一炉打印。另外拓扑优化能减重30%，材料成本直接省下来。还有，粉末管理要精细，惰性气体保护下存储，加强筛分效率，能多撑几次循环。

三、材料与认证：最容易被忽略的坑

工业级应用不像做手办，你要过认证。航空件要适航，医疗器械要生物相容性。我们的一个客户做航天铝件，程序固化要求每个工艺参数都得验证。打印参数窗口极其狭窄，激光功率、扫描速度、层厚，一个不对出来就是裂纹。更别提热应力开裂，有时候打了一半崩个角，整炉报废。

问：增材制造的质量认证有什么特殊要求？

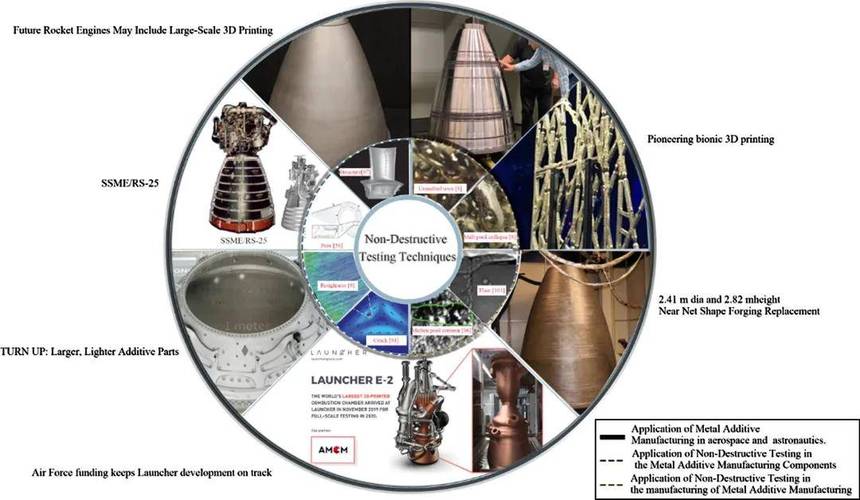

答：除了常规力学性能测试，还必须做CT无损检测，因为内部缺陷是随机的。另外每批粉末都要做化学成分分析。工艺验证要打印多批试样，做统计过程控制。没有三年的数据积累，很难拿到高端行业入场券。

四、设计思维要换血

我们工程师刚开始学增材设计，脑子里还是减材思维。后来发现，增材可以让你设计出自然生长般的形状。比如一个支架，传统切削要方块毛坯，增材直接做成镂空点阵，每个节点都是三角支撑，强度反而更高。但问题是你得会用拓扑优化软件，而且能承受求解时间。我们一个零件优化算了三天三夜，出来一个像外星生物的形态。机加工看着就崩溃——这怎么装夹？不过这就是增材的浪漫吧。

另外要注意，设计规范必须建立。比如最小壁厚、孔洞直径、粉末清除孔位置，这些都要归纳成企业标准。我们走过弯路，就是小孔设计太细，粉末卡在通道里，超声清洗都洗不净。
