分布式控制系统(DCS)实战经验谈:从冗余架构到组态调试的那些坑

去年在新疆一个化工厂做DCS升级,半夜调试的时候,操作员突然大喊一声:画面全红了!我跑过去一看,几百个报警刷屏,主机柜的冗余模块疯狂切换。当时冷汗就下来了——后来发现是通讯线缆被老鼠咬了一半,靠,这都什么年代了,还有这种低级事故。但说实话,DCS这个东西,你平时觉得它皮实,真出问题的时候,能把你急到头发白。

今天不聊教科书上的定义,咱们直接聊实战。我从硬件选型、组态调试、以及DCS和PLC的定位这三个方面,把我踩过的坑和一些经验分享出来。别指望看完就成专家,但至少能帮你少走几段弯路。

1. 冗余架构:花了大钱,真能买来安心吗?

提到DCS,第一反应就是冗余。控制器冗余、电源冗余、网络冗余、IO卡件冗余……每一样都要钱。但冗余真的越多越好吗?未必。

我见过一个企业,花了重金搭了一套全冗余的系统,连IO卡件都做了冗余。可结果呢?因为安装人员的疏忽,冗余卡件的拨码开关设错了,导致主备卡件同时工作,系统自检直接报错。最后排查了三天,就为了一个小小拨码开关。冗余设计是死的,但人是活的——再好的冗余架构,也架不住安装调试时的不细心。

这里有一点很重要的经验:冗余的真正意义,不是防止设备故障,而是防止故障时和正在进行的操作冲突。比如你正在写组态,突然一台控制器挂了,冗余切换过去,新控制器还没同步完成,你的修改就丢了。这比设备本身坏掉还难受。

所以,我的建议是:关键环节做冗余,非关键环节能省则省。电源、主控制器、主干网络,这三样必须冗余。IO卡件嘛,除非是联锁回路,否则单卡就能用。钱花在刀刃上,才是真正的性价比。

另外,冗余切换的机制也要提前测好。别以为厂商出厂测试过了就万事大吉。我们曾经在现场做过一次切换测试,结果备用控制器从启动到同步完毕,花了整整十分钟。这十分钟,生产系统是处于降级保护状态的,稍微有点波动,就跳车了。后来联系厂商,说是固件版本有bug,升级后才解决。你看,理论上的毫秒级切换,到了现场就是十分钟的等待。

DCS主机柜冗余控制器现场实拍图
DCS主机柜冗余控制器现场实拍图

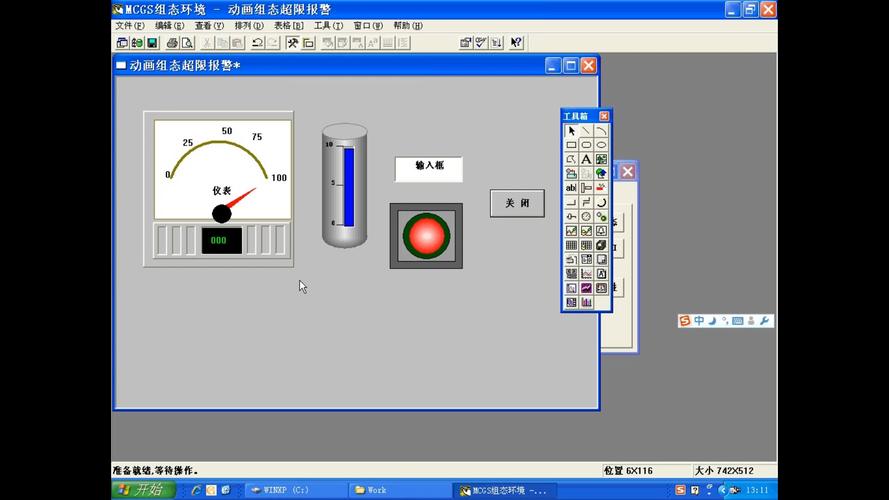

2. 组态调试:最容易被忽视的“隐形炸弹”

2. 组态调试:最容易被忽视的“隐形炸弹”
2. 组态调试:最容易被忽视的“隐形炸弹”

硬件说完了,组态调试才是真正的技术活。很多初学者以为组态就是拖拽图标、连线、填参数,但真正的坑藏在那些不起眼的细节里。

举个例子:模拟量处理的量程转换。PLC那边你习惯了直接用工程单位,但DCS往往要先化成原始值(0~65535之类),再在功能块里做量程映射。有一次我们接手一个项目,对方说“量程已经设好了”,我们轻信了,结果一投用,液位信号在30%以下就疯狂波动。查了半天,原来是数据库里PV值被映射成0~100,但功能块内部还默认是0~1。这种事,不出问题则以,出问题就是大事故。

所以组态前,先花一天时间把索引表、量程、报警死区这些基础参数核对一遍。这句话我几乎每个项目都要说,但每次都有人忽略。真的,别嫌烦,这一步能帮你省掉后面几个通宵。

再说说PID参数。DCS自带的PID自整定功能,听起来很智能,但实际上对于大滞后、大惯性的过程,往往整定出来的参数过于激进,导致系统振荡。我一般还是用手动整定法:先纯比例,逐步加大,找到临界振荡,然后按经验公式计算。虽然土,但可靠。记住,别迷信那些“一键整定”,现场工况复杂到你无法想象。

问:为什么DCS组态里,有时候同一个功能块,不同版本的软件,参数含义会有区别?答:这个问题很典型。DCS厂商为了兼容旧版本,会在新版本里保留一些废弃参数,但这些参数在文档里可能已经删除了。遇到这种情况,最好的办法是直接查安装目录下的帮助文件,或者用工程实例对比。我曾经就因为一个老功能块的“OUT_H”参数含义变了,导致一个调节阀疯狂开关。所以,凡是你拿不准的参数,一定要在测试组态里先模拟一遍。

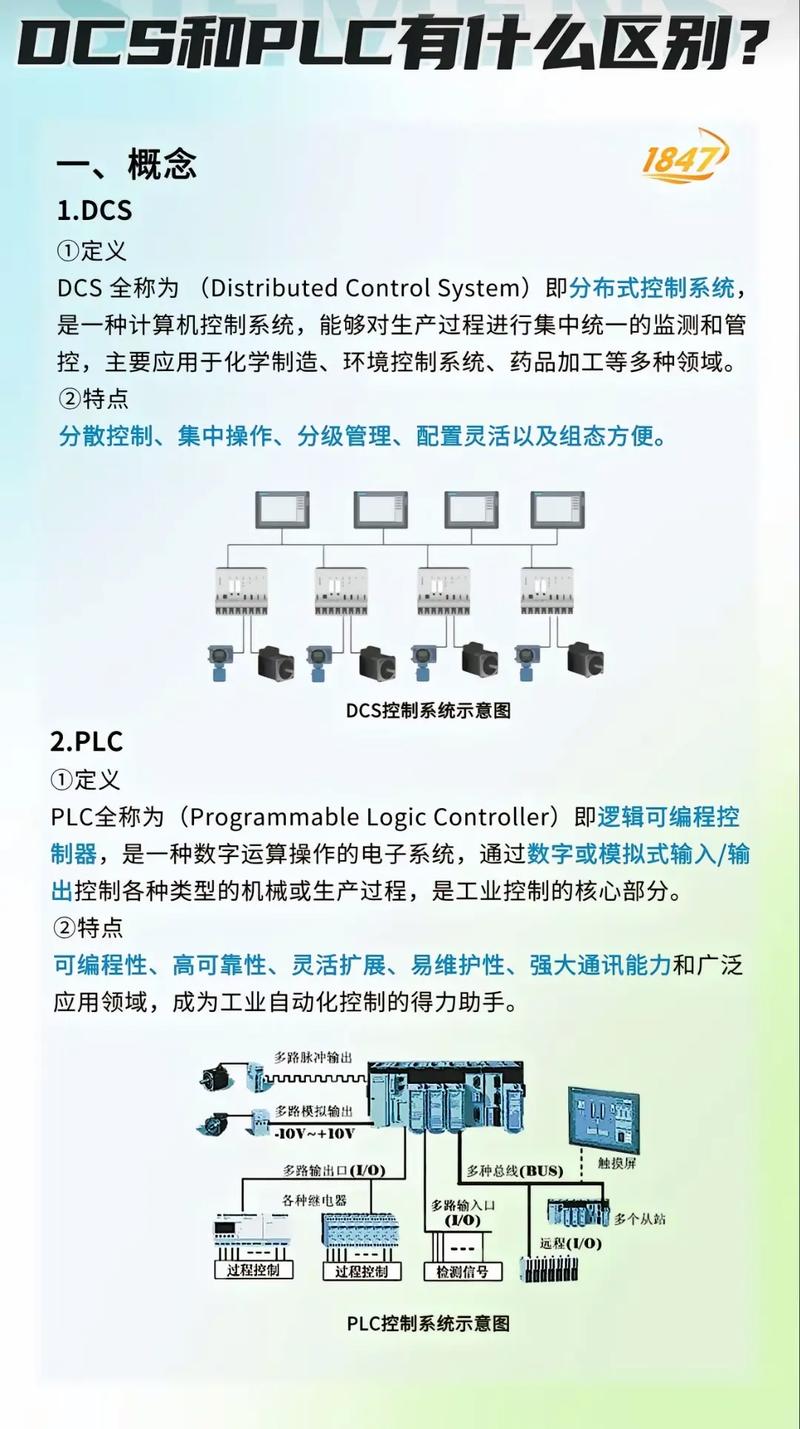

3. DCS和PLC:该选谁?别被品牌迷了眼

3. DCS和PLC:该选谁?别被品牌迷了眼
3. DCS和PLC:该选谁?别被品牌迷了眼

很多刚入行的朋友总纠结:这个装置到底用DCS好,还是PLC好?我的答案是:看规模、看工艺、看习惯。

如果过程变量有上千点,而且回路控制特别多,那DCS就是你的菜。它的数据库管理、报警归档、操作员站多用户并发,这些功能PLC真的比不了。反过来,如果你做的是设备级控制,比如一台压缩机、一个包装机,那PLC+触摸屏,便宜又灵活,何乐而不为?

但现在的趋势是,大型PLC,比如西门子S1500系列,已经支持分布式IO和冗余,功能越来越贴近DCS。而DCS也在吸收PLC的优点,比如支持IEC 61131-3的编程语言。边界越来越模糊,选型更得看你的维护团队。如果你们团队对西门子S7熟,那中小规模项目真不一定非要上DCS。

不过话说回来,DCS的生态更重视过程管理,它自带的历史趋势、报表、日志查询,都是为工艺人员定制的。这些功能PLC要靠额外软件堆,麻烦不说,稳定性也差点。我自己就见过一个工厂,用PLC做了一套主装置,结果工艺人员想看一个月前的趋势曲线,PLC那个软件硬是导不出来,最后只能天天截图存档。你说这像话吗?

问:现在DCS的组态软件都支持仿真,那仿真能替代真机测试吗?答:不可能的。仿真只能验证逻辑关系,但无法模拟IO卡件的电气特性、通讯延迟、干扰信号。我曾经在仿真里跑得好好的程序,一移栽到真机,一个压力变送器的信号总是波动,最后发现是屏蔽层接地不良。仿真绝对不等于现实。任何关键项目,一定要做硬件在环(HIL)测试,把控制器和IO卡件都接上,用信号发生器模拟现场信号,这样才能提前暴露问题。

4. 关于未来:DCS会被边缘化吗?

自动化圈子这两年被工业互联网、数字孪生炒得火热,有人开始唱衰DCS,觉得它该淘汰了。但你去任何一个大型炼化厂看看,中控室里立着的还是那几台DCS操作站。为什么?因为DCS承载的是“安全可靠”四个字,在工业现场,安全永远是第一位的。

当然,DCS也在进化。现在很多系统都已经支持OPC UA,打通了到上层信息系统的通道。一些厂商也推出了嵌入式边缘计算模块,把先进控制算法直接做成一个控制器里的功能块。这不是替代,而是融合。

我的态度是:别看低DCS,也别神话它。它就是个工具,关键看你怎么用。利用好了,老系统也能焕发新生;用不好,再新的系统也是一堆废铁。

最后啰嗦一句:无论设备多先进,最终落地的还是人。多去现场看看线怎么走的,端子怎么接的,比在办公室盯着屏幕画三天组态有用得多。这是我吃了无数次亏才换来的教训。

DCS操作员站报警趋势图截图
DCS操作员站报警趋势图截图

好了,就说这么多。如果你正在做DCS项目,希望这篇能给你提个醒。如果你已经踩过更深的坑,欢迎留言分享——咱们一起长记性。
