过程控制系统(PCS)组态调试的实战经验与常见误区

过程控制系统(PCS)组态调试的实战经验与常见误区

聊到过程控制系统(PCS),很多搞自动化的人第一反应就是DCS、SIS、现场仪表那一堆东西。说实话,理论谁都懂,可真到了项目现场,那些不起眼的细节分分钟能把人逼疯。上周我就被一个模拟量波动折腾了两天,最后发现居然只是组态里一个滤波参数设得太狠。这种破事,简直了。

所以今天干脆把我在PCS组态调试中踩过的坑、总结的经验都倒出来。有些话可能不中听,但绝对真实。

组态前,先和I/O表较真

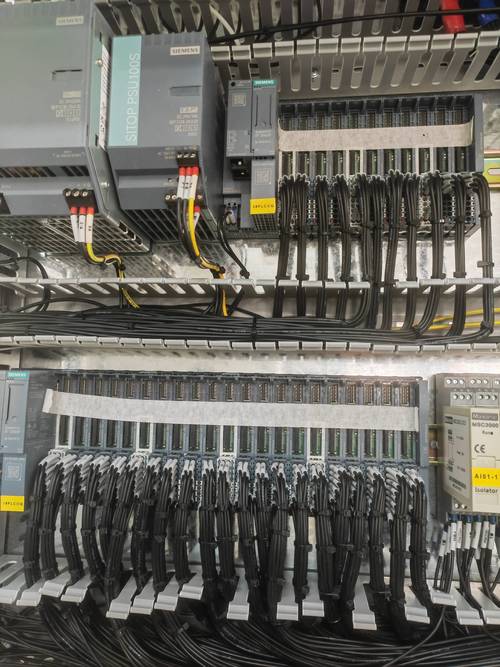

很多人拿到设计院的I/O列表,简单对一下就去建数据库了。我问你,你有没有核实过每一个信号的实际接线端子?有没有确认过安全栅是在系统侧还是现场侧?我见过因为没搞清楚安全栅位置,导致回路阻抗不匹配,现场仪表怎么校都校不准。

💡 老规矩,组态之前,花一整天把I/O表、端子图、平面图三方核对一遍。省得之后改来改去,哭都来不及。

[IMG_过程控制系统DCS组态软件I/O列表编辑界面]

我习惯在组态软件里,给每个点添加“描述”、“位号”、“所属区域”这些标签。后期生成报表、做趋势分析时就方便了。别嫌麻烦,这一步值得。

PID参数整定:不是玄学,也不是套公式

做过程控制,绕不开PID。刚入行那会儿,以为整定就是找个公式往里套。实际上呢?公式给的只是初始值,真正的功夫在于理解被控对象的特性。

比如温度回路,反应迟滞大,你把P放大试试?振荡给你看。流量回路呢,响应快,积分时间太小,超调直接冲上天。

❗ 经验法则:先纯比例,慢慢加,找到临界振荡点,再引入积分和微分。这是老办法,但管用。

不过话说回来,现在很多DCS带了自整定功能,但别太迷信。自动整定的结果往往偏保守,跑出来的曲线不是最优的。我还遇到过现场条件变化,整定完第二天又不行了。所以,手动整定是基本功,躲不过。

问:PID参数整定有没有什么快速方法?

答:真想要快,就花点钱买套仿真软件,用数学模型先跑几轮。但最有效的方法还是多干几个项目,建立手感。你看着趋势曲线,心里就有数该怎么调,对吧。

[IMG_过程控制PID参数整定响应曲线图]

报警与联锁:顺序比逻辑本身更重要

PCS里,联锁逻辑是安全底线。但有时候逻辑图本身没问题,投运时却总出岔子。主要原因往往是动作顺序不对。

举个例子,一个压缩机联锁,需要先关入口阀再停主机。很多人简单地把两个动作写在一起,结果阀还没关到位,主机转速就掉了。这种顺序问题,在仿真里难发现,到了现场就是事故。

我的习惯是:把每一个联锁条件的动作序列单独拉出来,用时序图表示,再和工艺专业确认。别怕吵架,这时候吵赢了,后面开车就顺了。

✅ 还有一点,联锁旁路开关一定要做权限分级。谁都能动,那就是摆设。

和第三方系统通信:OPC UA还是Modbus?

现在的工厂,PCS不可能孤立运行。要跟PLC、分析仪表、电能管理系统通信,协议选择就很重要。

老系统普遍用Modbus RTU,简单但速率低,数据量大了就卡顿。OPC UA是现代趋势,跨平台、信息安全也好,但需要专门配置,而且不是所有老设备都支持。我建议,如果预算允许、工期不紧,尽量统一到OPC UA。如果不行,Modbus TCP也可以,至少比RTU快。

💡 无论用哪种,通信地址映射表一定要做好。我见过一个项目,因为地址错位,中央控制室显示的温度比现场高了十几度,查了一个星期。

问:PCS组态时,I/O点数如何预留余量?

答:这要根据项目阶段来定。基础设计阶段,建议预留20%的余量;详细设计阶段也要留10%。别舍不得那点卡件钱,后期改造扩容,成本远高于现在。另外,模拟量输入输出点建议多留,因为现场仪表变送器改动最频繁。

最后说一句,过程控制系统这东西,看似是软件组态,实际上考验的是对整个工业现场的理解。多跑现场,多看工艺卡片,比坐在电脑前画逻辑有用得多。行了,就说这么多,能帮到谁算谁吧。
