干钣金加工这行十几年，说实话，我见过太多外行人以为钣金就是“剪剪板、折折弯”，但真正做起来，里头的水深得很。今天不整那些虚的，就掏心窝子聊聊从图纸到成品的那些关键工序，顺便吐槽几个常见的坑。你如果刚入行，或者正打算上钣金项目，这篇内容肯定对你有用。
钣金加工的核心无非是分离和变形。但怎么把这两件事做到极致，那就是另一回事了。从最初的CAD展开，到激光切割、冲压、折弯、焊接、表面处理，每一道工序都可能让你翻车。尤其是现在，激光切割早就普及了，但很多厂子还在用老掉牙的方式，浪费材料又浪费人工。

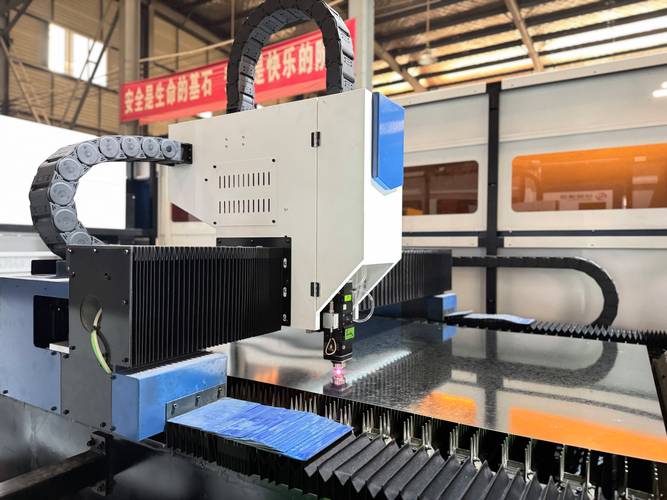

激光切割：别只盯着瓦数
每次有客户来问，开口就是“你们激光切割机多少瓦？”，我都想笑。瓦数高确实快，但切割质量还要看气体、喷嘴、焦点位置，还有板材表面质量。比如你用4千瓦的光纤切4毫米的钢板，和用8千瓦去切，如果参数没调好，切出来的断面粗糙度可能还不如小功率的。
现在最主流的是光纤激光切割机，光电转换率高，切割速度也快。但要注意，切割不锈钢和碳钢的气体配置不一样。氧气切割碳钢表面发黑，氮气切割不锈钢才能保持亮面。这些细节搞错，后续焊接和喷涂都会受影响。
另外，自动上下料系统已经是大趋势。如果你还在人工搬板，效率低是一回事，关键是安全隐患大。装一个简单的辅助下料装置，就能省一半人工。
不过话说回来，激光切割也不是万能的。如果零件厚度超过20毫米，或者形状简单、批量大，冲压反而更划算。这就是为什么很多钣金厂是“激光+冲床”搭配用。
问：激光切割和冲压加工怎么选？
答：看厚度和批量。3毫米以下的薄板，小批量异形件，激光切割效率高；大批量标准化零件，比如机箱面板、电气柜门，冲压效率翻好几倍。超过12毫米的厚板，激光勉强能做，但成本高、速度慢，不如等离子或者水刀。
❗ 注意：别为了上激光而激光，先算清单件成本和投资回报率。

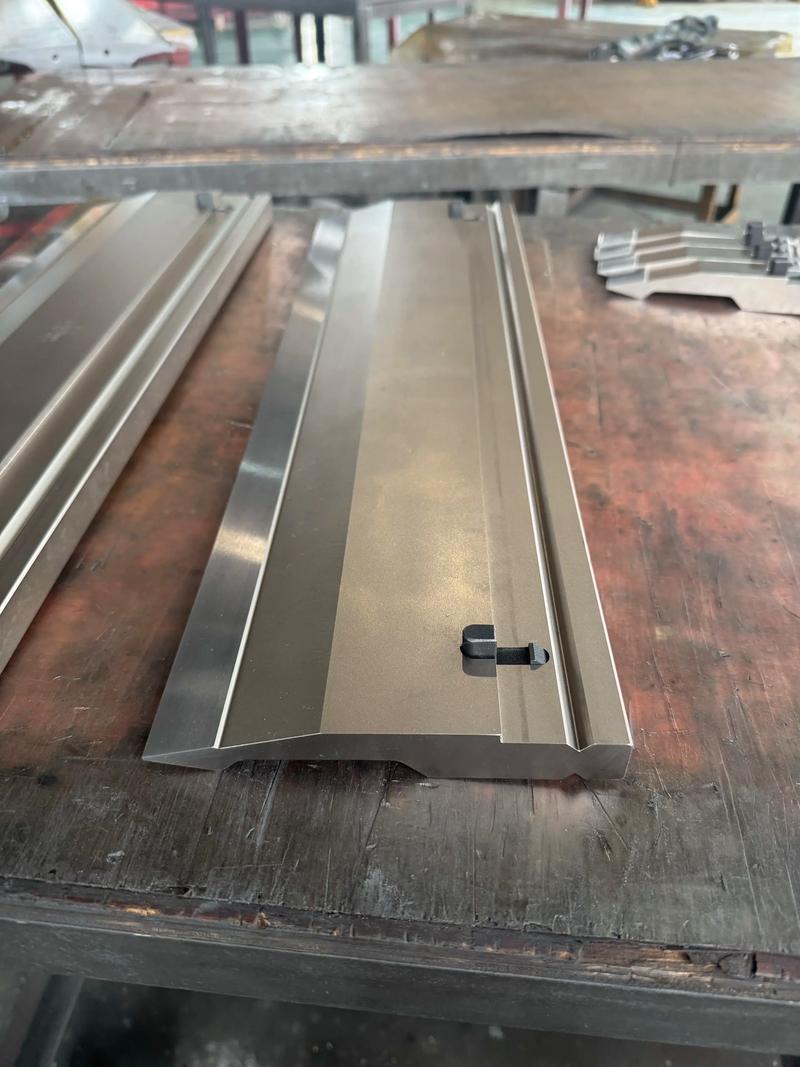

折弯工艺：回弹，老师的噩梦
折弯是钣金加工里最能体现老师傅水平的一道工序。为什么？因为回弹！90度的角度，你折出来可能是91度，然后下料一放，又变成92度。材料和厚度的不同，回弹量完全不一样。比如2毫米的304不锈钢，回弹可能比同样厚度的碳钢大一倍。
现在很多厂都在用数控折弯机，甚至带角度测量反馈的智能折弯机，但如果你连基本的折弯系数都不会算，靠机器也白搭。展开尺寸算错，后面全盘皆输。这个我见过太多新手栽跟头。
还有一个经验：折弯顺序怎么排？先折短的边，再折长的边；先折角，再折框。不然到最后你会发现最后一刀根本下不去，或者模具干涉。
对了，现在有那种双机联动、甚至带机械手自动上下料的折弯中心，适合大型件。如果你做的都是小零件，其实用普通数控折弯机加个后挡料就够了，别盲目上自动化。
💡 小提示：铝板折弯容易开裂，尤其是6061-T6状态，建议先退火处理，或者用热折弯工艺。
焊接与后处理：看不见的细节决定成败
焊完就完事了？太多小作坊根本不重视焊接变形。焊缝收缩、热应力释放，板子就成了“蝴蝶”。尤其是薄板焊接，要么用氩弧焊，要么用激光焊接，但变形还是难免。你能做的是做好冶具，或者反变形。
另外就是表面处理。钣金件出厂前一般都要喷涂或喷粉。如果你用的是冷轧板，表面有油污，不做好前处理，喷完粉掉漆是迟早的事。现在环保查得严，很多厂都在用水性漆，但对基材要求更高。
问：钣金件掉漆，一般是什么原因？
答：八成是前处理没做好。油、锈、氧化皮没清干净就喷粉，附着力肯定不行。还有可能是磷化膜不均匀，或者喷涂时膜厚不够。建议检测一下涂层附着力，做划格测试，如果没过，就从头抓前处理。
焊接参数同样别忽视。电流、电压、Ar气或CO2比例，都会影响焊缝成型和飞溅。现在有数字焊机，能精确控制，但还得靠经验调。
钣金加工的未来：数字化与自动化
现在同行都在聊智能制造，钣金加工也逃不掉。以前是老师傅靠经验，现在是要数据化。比如用MES系统排产，实时监控设备利用率。还有自动编程软件，从CAD到CAM，一键生成切割路径和折弯程序。
但说实话，指望一个软件搞定一切还是不现实。工艺知识还是得沉淀。比如折弯顺序、模具选择、展开补偿，这些还是得靠人的经验。所以，可别以为买了高级设备就能高枕无忧。
还有一个趋势是“少人化”。很多钣金厂现在搞自动化料库，把板材库和上下料连起来，晚上无人值守也能切。但这投资不小，适合产量大的厂。
✅ 如果你打算上设备，先算投入产出比，别被销售忽悠。
好了，先聊到这儿。钣金加工的门道还有很多，比如喷涂的色差、螺纹孔的加工、公差控制等等。以后有空再慢慢说。做这一行，多踩几个坑，也就成师傅了。你那边有没有遇到过什么奇葩钣金问题？欢迎在评论区留言，咱们一起探讨。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工实战指南：从激光切割到折弯的那些坑 https://www.dachanpin.com/a/tg/67076.html
