电火花加工(EDM)电极损耗控制:老师傅的实战笔记

干电火花这行当,最烦的就是电极损耗。编程时算得挺美,干出来尺寸偏偏差几十丝,返工拆装,时间全搭进去。今天咱就聊聊这个话题,都是实战经验,不一定多科学,但管用。咱们搞电火花加工(EDM)的人,跟电极损耗斗智斗勇是家常便饭。

电极材料怎么选

先说石墨和铜。铜电极导电好,表面光洁度好,但损耗大,适合精密小件。石墨电极呢,损耗小,加工速度快,但容易崩角,表面粗糙度差点。说实话,我更喜欢石墨,因为省电极,尤其大模,铜电极烧得让人心疼。

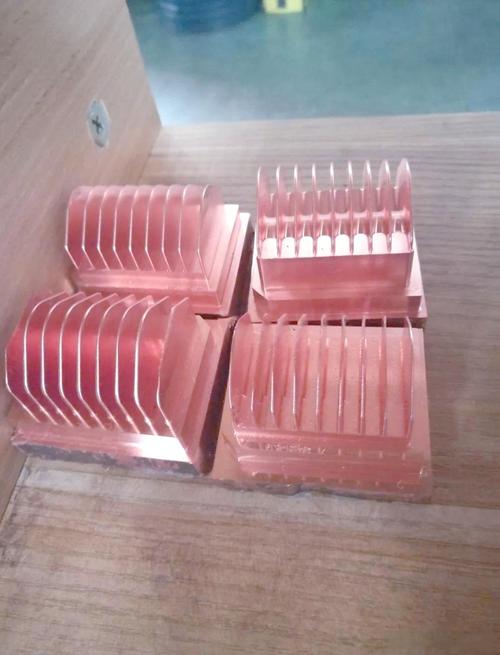

石墨电极与铜电极放电性能对比图
石墨电极与铜电极放电性能对比图

但石墨的屑飞得厉害,必须开好吸尘。还有就是石墨方向性,买的时候注意牌号,别买错了。另外,现在还有铜钨合金,贵但损耗极小,用来做精细电极特别好。

损耗到底咋回事

损耗到底咋回事
损耗到底咋回事

很多人搞不懂极性。通俗点讲,一般用正极性加工(电极接负极),损耗小。但材料不一样,极性要换。比如用石墨加工钢,正极性;用铜加工钢,负极性,但损耗大。这里有个坑:有些老师傅习惯一种极性打天下,换了电极材料也不调,结果废了一堆活。注意看机床说明书,别凭老经验。

还有一个就是放电能量。脉宽越大,电极损耗越小,但表面糙。峰值电流太大,损耗直线上升。这俩得配合着来。

参数怎么调

别信那些自动生成的参数,都是保守的。要自己试。试的时候,拿废料打,看火花颜色。正常是蓝白色,发红就是电流大了。然后看放电声音,滋滋响就是正常,闷声就是短路。

具体来说,粗加工用大脉宽、大电流,电极损耗小,效率高。精加工用小脉宽、小电流,损耗就大了,所以精加工电极要留余量。这里有个诀窍:精加工时用平动补偿,或者做个备用电极。

电火花加工脉宽与电极损耗关系曲线图
电火花加工脉宽与电极损耗关系曲线图

实战小技巧

实战小技巧
实战小技巧

💡第一,电极设计时,把损耗最大的尖角部位加粗一点,反正要修。第二,加工深度深时,抬刀高度别太大,不然电极来回甩,损耗不均匀。第三,冷却液压力调大点,排屑好,损耗也小。

还有,经常用校表打一下电极,看看有没有偏。损耗不是均匀的,侧面和底面差很多,得心里有数。

问:电极损耗怎么算补偿量?
答:简单说,先打个试件,量出实际尺寸和理论尺寸的差,然后编刀补。但注意,粗加工和精加工的损耗率不一样,得分开算。最好做一个记录表,记下不同材料和参数的损耗率,以后直接查。

问:石墨电极加工时老是崩角,怎么搞?
答:一是把电流调小,二是把电极做成镶拼结构。还有,如果尖角太尖,可以设计成圆角,哪怕半径0.5都行,效果差很多。

电极损耗控制,说难也难,说简单也简单。关键是别偷懒,多试多记录,慢慢就有感觉了。遇到问题别硬干,停下来想想——有时候换个极性就全解决了。
