过程控制系统(PCS)真的只是PID整定吗?聊聊现场那些事

说实话,干了十几年的仪表和自控,最怕听到的一句话就是:“PCS嘛,不就是把PID调好吗?”每次听到这话,我都想翻白眼。兄弟,如果过程控制系统(PCS)真这么简单,那现场那些焦头烂额的工程师都是吃饱了撑的?

今天不聊理论,就聊聊我这些年跟PCS打交道的真实经历。有坑,有泪,也有那么一点点成就感。

一、PCS到底是个什么怪物?

先纠正一个误区。过程控制系统(PCS)不是一台设备,也不是一套软件。它是一个**完整的闭环生态**——从被控对象(比如反应釜、精馏塔),到传感器(温度、压力、流量),到控制器(DCS或PLC),再到执行机构(调节阀、变频器)。少了任意一环,对不起,你连“过程控制”的门都摸不着。

我们公司前年上了一套新的PCS,那叫一个折腾。供应商给的方案书厚得能砸死人,但现场一接线,灯亮不了——后来发现是信号类型不匹配,4-20mA和HART混着接,低级错误!但就是这种低级错误,能让你在机柜间蹲一整夜。😤

所以,PCS的底层逻辑不是某个算法,而是**工程细节的堆积**。你连传感器是装法兰还是装夹套都没搞清楚,调PID?天真。

过程控制系统PCS架构示意图
过程控制系统PCS架构示意图

二、一次刻骨铭心的串级控制调试

二、一次刻骨铭心的串级控制调试
二、一次刻骨铭心的串级控制调试

上个月,我们对一个聚合反应釜做温度控制改造。工艺要求温度波动不超过±1℃,但原来的单回路PID根本压不住。反应放热一上来,温度直接飙5℃。

没办法,只能上串级控制。主回路的设定值是反应釜温度,输出作为副回路的设定值,副回路控制夹套水流量。听起来挺常规对吧?但真正做的时候,你会发现一堆“惊喜”。

首先是副回路的整定。我建议从内到外调——先把副回路PID跑稳,再加主回路。结果副回路反复振荡,怎么都调不稳。后来才发现,是阀门选型太大,造成流量响应非线性。换了个小阀之后,整个世界安静了。你说这跟PID参数有关系吗?有关系,但根子在阀门上!

然后是主回路的积分饱和问题。操作工手动切自动时,温度偏差一大,主PID的积分项直接拉满,副回路设定值瞬间跳到上限,阀门全开,然后温度哗啦一下冲过头。这个现象太经典了,相信每个搞过化工的人都有阴影。

解决办法?加**抗积分饱和**,配合外部反馈限幅。就这么个小改动,温度从±3℃压到了±0.8℃。请允许我凡尔赛一下,当时车间主任看着趋势曲线,连说了三个“好家伙”。

三、QA:你们关心的实际问题

别急着往下翻,我猜你脑子里已经在冒问号了。

问:PCS和DCS到底有什么区别?不是一回事吗?
答:虽然现在两者经常混着叫,但严格来说,PCS是**功能定义**,DCS是**硬件实现**。DCS是分布式控制系统,它是用来执行PCS功能的一种平台。就好比PCS是“做一道菜”的目标,DCS是“灶台和锅”。你可以在DCS上实现PCS,也可以在PLC+SCADA上实现PCS,甚至你在单片机上写段PID也算个简单PCS。但DCS强调集中管理、分散控制,它更偏向于系统架构。所以,下次跟工艺开会别再说“这个PCS要加一对AI点”,如果你非要说,也记得修正好。😄

问:PCS调试时,应该先调哪些参数?有没有顺序?
答:有,而且顺序乱了会死得很惨。我的惯例是:先开环,再闭环;先内环,再外环;先PID,再先进控制。 第一,确认传感器和执行机构本身是准的——用万用表查信号,用手操器给阀位,确认实际动作符合设定。第二,把控制器切到手动模式,先调手动输出的速度梯度(斜坡),防止阀门猛开猛关。第三,对于串级系统,先整定副回路,让内环响应足够快且稳定。第四,整定主回路时,注意副回路要“快而不稳”是不行的,主回路要“稳而不慢”。最后,引入前馈或预估补偿。记住一点:PCS的成败,一半在组态,一半在现场。

四、那些让你崩溃的现场细节

每次有人把PCS说得天花乱坠,我都想给他看看我的笔记本。上面密密麻麻记满了现场踩过的坑:

  • 信号干扰——信号电缆和电源电缆走同一个桥架,结果PLC读数跳得像心电图。整改之后,世界变直了。✅
  • 接地问题——仪表地和电气地混接,导致通信丢包。敲开端子排,一股糊味。😩
  • 量程不匹配——一个4-20mA的变送器,DCS量程设定成0到100,实际传感器是0到80。结果液位到80%后,DCS就一直显示100%。这种低级错误,害得操作工跑错几次产线。

所以,如果你刚入行,请记住:**PCS的可靠性不是靠高级算法堆出来的,而是靠每一个接地、每一对电缆、每一次绝缘测试堆出来的。**

五、PCS目前的最新实践——智能+预测

现在都2025年了,PCS不再只是PID的天下了。现场智能仪表的大量使用,让控制器能拿到更多信息。我们厂刚换了一批带HART协议的智能变送器,能实时自诊断,哪个膜片堵了,哪个传感器漂移了,控制器里看得一清二楚。

还有一个趋势是**模型预测控制(MPC)** 从实验室走向现场。拿我们那条精馏塔,原来靠人工调回流量,能耗高得吓人。后来用MPC,建立了多变量预测模型,把温度、压力、流量几个关键变量关联起来,自动协同优化。结果蒸汽消耗降了8%。说实话,效果超出预期,但项目周期也长——前后花了四个月,光是模型辨识就折腾了两个月。

不过话又说回来,别被这些新概念迷惑。如果你的PCS基础没打好,智能仪表、MPC都是空中楼阁。比如你连最基本的串级PID都没玩明白,就想着上MPC,等着被工程商收智商税吧。

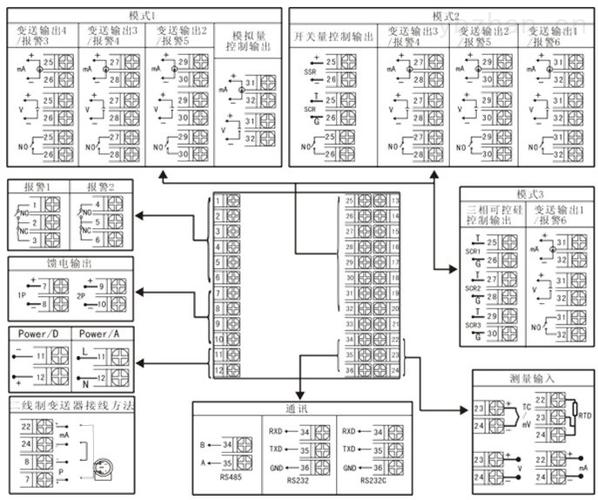

智能仪表过程控制系统现场接线图
智能仪表过程控制系统现场接线图

六、如何跟“顽固”的工艺工程师打交道

六、如何跟“顽固”的工艺工程师打交道
六、如何跟“顽固”的工艺工程师打交道

写这个是因为真的受够了。你辛辛苦苦调好的PCS,操作工一句“手感不对”就给改成手动。然后工艺说“你这个自控不好用,不如手动踏实”。我承认,有些老工艺工程师确实懂流程,但他们不懂控制理论。

我的经验是,别跟他们扯什么拉普拉斯变换。拿趋势曲线说话,拿数据说话。以前我是“这套PID参数是经典四比一衰减法调出来的”,没人鸟我。后来我直接在交接班会上用投影仪展示:同一批次,自动控制下温度标准差0.7℃,手动控制下标准差2.8℃。哎,这下没人吭声了。

七、我的建议清单

如果你正在搞PCS项目,这几条建议可能救你一命:

  • 从安稳长满优的角度出发,而不是从控制算法出发。先保证系统能平稳运行,再想优化。
  • 重视仪表的选型和安装。一个装错了伴热的变送器,能让你的PID永远调不稳。
  • 留足调试时间。别听项目经理“两周搞定”的鬼话,最少预留一个月。
  • 建立报警和事件记录。出问题时,这些记录是你最有力的辩护。
  • 多跟操作工聊。他们有时能指着某个阀门说“这个阀有点卡”,比你推导半天PID有用多了。

好了,今天就唠到这儿。看完这篇,希望你能对过程控制系统(PCS)有个更接地气的认知。别再把它等同于“调PID”,但也别把它神化。它就是一个工具,用得好,能让装置稳如老狗;用不好,能让你怀疑人生。

最后说一句,PCS的终极难题不是技术,而是**人**。别骂我,真的。🤷‍♂️
