阳极氧化：铝加工领域被低估的隐形防护衣

上个月跑珠三角调研，逛到一家做无人机机架的中小厂，老板拽着我看堆在角落的退货。满满三箱半成品，表面的喷涂涂层掉得一块一块，手一抠就掉屑。他说这批货之前图便宜省了二十块一件的阳极氧化钱，现在赔了几十万，悔得肠子都青了。

为什么阳极氧化是铝件的刚需？

纯铝软，合金铝强度上来了，却天生爱生锈——不是铁那种红锈，是表面长出不均匀的白斑，轻轻一刮就花，用不了两年就腐蚀穿孔。市面上给铝做防护的工艺不少，喷涂、电泳、电镀都有，唯独阳极氧化不一样。它不是在铝表面“刷”一层保护膜，是通过电化学反应，把铝工件本身的表层铝，转化成氧化铝防护膜。膜和基体是长在一起的，怎么刮都不会轻易掉。普通阳极氧化的膜硬度不算低，做普通结构件耐磨耐刮都够，要是做耐磨要求高的零件，换硬质阳极氧化就行，硬度能赶上普通钢材。还能染色，做成各种外观颜色，不管是工业件还是消费电子，都能用。

💡 别小看这层几十微米的膜，好的阳极氧化能让铝件的寿命从两三年拉长到二三十年，是真的能。

阳极氧化常见坑，九成加工厂都踩过

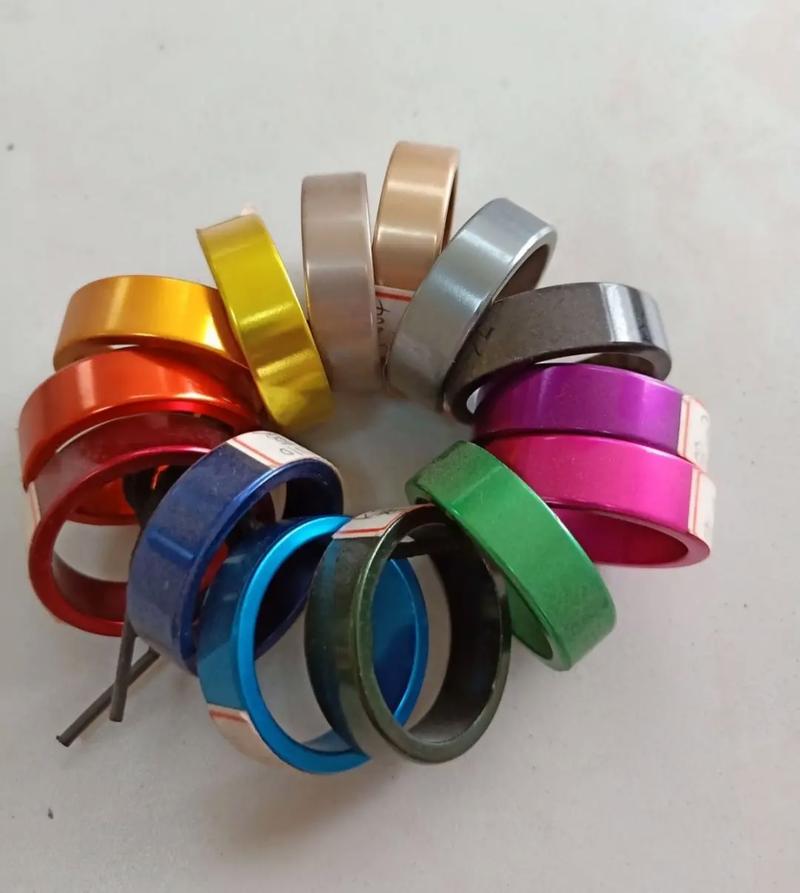

做了十几年工业对接，见过太多在阳极氧化上翻船的项目。不是工艺不行，是很多人根本没搞懂其中的细节。这里整理两个大家问得最多的问题：问：为什么我做出来的阳极氧化膜颜色不均匀，一块深一块浅？答：这个问题太普遍了。大多出现在大尺寸铝件上，无非几个原因：要么氧化槽液好久没更新，浓度差太大，槽底浓度高槽顶低，镀出来颜色自然不一样；要么就是挂点选得不对，一块大铝板只挂两个角，边角位置电流上不去，氧化膜薄，颜色就偏浅。我之前见过一个做幕墙铝单板的厂，为了省挂具成本少打挂孔，整批货颜色发花，全部返工，亏了上百万。还有一种情况，铝型材挤压成型带的润滑油没洗干净，局部根本成不了膜，肯定花。问：阳极氧化后的铝件能不能焊接？答：别试。氧化铝的熔点超过2000℃，普通焊枪根本熔不动，焊上去也是虚焊。一定要焊接，要么提前把焊接区域的氧化膜彻底打磨掉，要么调整工序顺序——先焊接，再做阳极氧化。太多新手搞反顺序，最后焊不上报废一堆料，太可惜。 ❗ 还有个隐蔽的坑：很多小厂做染色阳极氧化，用劣质酸性染料，封孔也偷工减料，放在室外半年就褪色黄变。要是做户外用品，一定要提前问清楚染料等级和封孔工艺，要耐紫外线的才可以。

不过话说回来，也不是越贵的工艺越好。很多人上来就要硬质阳极氧化，觉得硬度越高越好，其实完全没必要。普通阳极氧化膜厚度5-20μm，硬度HV300左右，做普通机箱、支架、消费电子外壳完全够用。硬质阳极氧化厚度能到100μm以上，硬度HV500+，价格是普通的两三倍，还容易让工件变形，只适合做耐磨轴套、活塞这类工业摩擦件，普通产品真没必要花这个冤枉钱。

2024年阳极氧化的新实践，值得关注

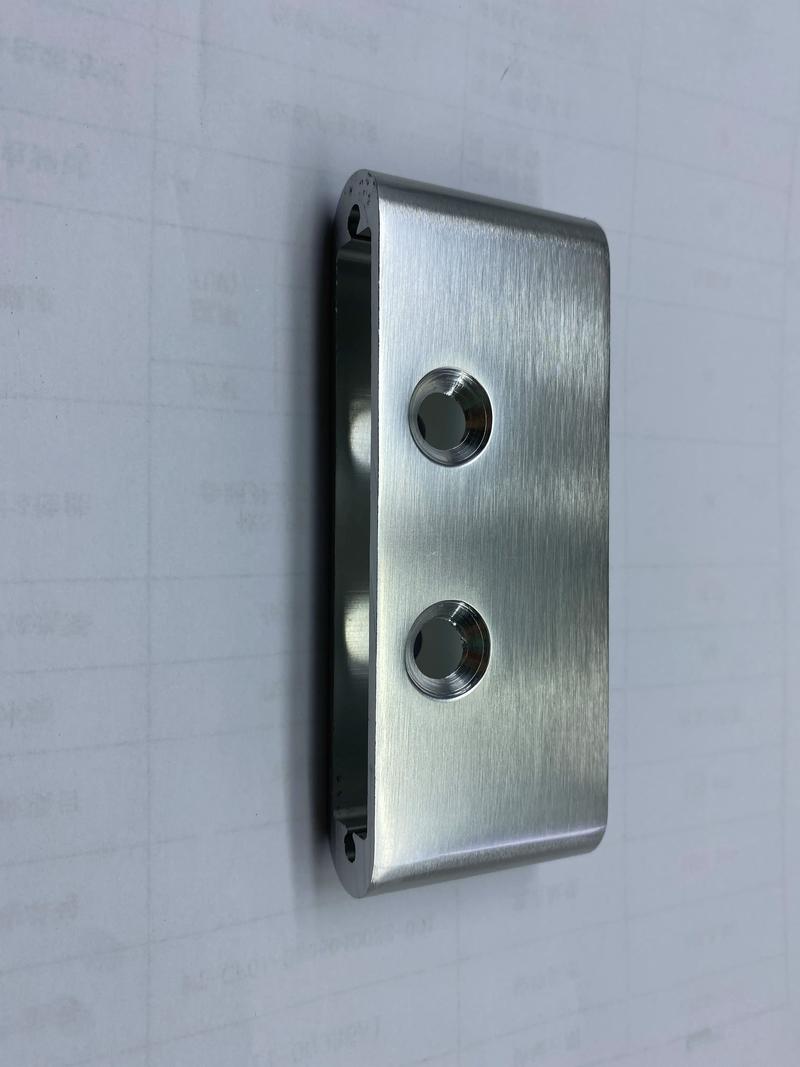

别觉得阳极氧化是几十年的老工艺就没进步。今年我跑了好几个工业展，看到不少新玩法。第一个就是新能源领域用的复合阳极氧化工艺，现在很多动力电池的铝外壳，都会先做微弧氧化再做封闭阳极氧化，绝缘性能比单一阳极氧化高四倍，防腐还能过1500小时盐雾，完全满足车企要求的八年十五万公里寿命。还有现在很多国产旗舰手机的中框，用的哑光纳米硬质阳极氧化，不沾指纹，耐磨抗刮，质感比喷砂好太多，还不容易留划痕，这放在五年前根本做不到这么均匀的效果。还有环保方向的进步，以前阳极氧化封孔基本都用含镍封孔，污染大，还过不了欧盟的ROHS检测，现在很多厂都换成了无镍纳米封孔，成本只涨了不到5%，盐雾性能还能提一倍，现在做出口订单的厂基本都换了，还没换的真的要抓紧了，不然客户一个检验不合格，整批货都退回来。说实话，工业领域很多人都盯着新材料、新设备这种大概念，根本看不上阳极氧化这种基础表面处理。可实际上，你的产品好不好用，寿命长不长，用户能不能满意，往往就卡在这一层几十微米的薄膜上。选对工艺，避开坑，能少赔几十万，甚至能让你的产品比竞品多卖两成溢价，这不香吗？
