电镀没你想的简单：制造业里被低估的隐形核心工艺

干工业这快二十年，我见过太多本来能成的项目，栽在了最不起眼的电镀环节。一群工程师把零件精度磨到了0.1微米，最后因为一层10微米的镀层不合格，整批货全部作废。冤不冤？太冤。

为什么说电镀是制造业的隐形门槛

很多圈外人对电镀的印象还停留在“给螺丝镀层锌防生锈”，最多就是“给门把手镀个铬变好看”。实际上，现在高端制造的核心零件，大半都绕不开电镀。新能源汽车的高压端子要导电，芯片的引线框架要焊接耐腐蚀，光伏焊带要低电阻，风电的螺栓要抗10年盐雾，全靠电镀撑着。

镀层厚度差个几微米，导电性差个几个百分点，整个系统的寿命就能砍半。不信你去问做新能源的老板，有几个没吃过电镀不合格的亏？问：为什么大多机加工厂都不自己做电镀，非要外发加工？答：门槛真不是买几台镀槽几十万就能搞定的。首先是环保，现在环保要求卡得有多严大家都清楚，一吨含重金属的电镀废水，合规处理成本大几万，小厂偷偷排挨一次罚就是几年利润打水漂，正规做的话，光VOC处理、重金属回收的装置就得几百万砸进去，一般小厂根本拿不出这个钱。再说工艺，你要给一米长的异形铝合金杆镀均匀的10微米镀层，电流怎么分布？挂具怎么设计？怎么避免边角过厚、中心漏镀？没个十年八年的试错积累，根本摸不准其中的门道。

现在的电镀工艺，早就不是你印象里的高污染老行当

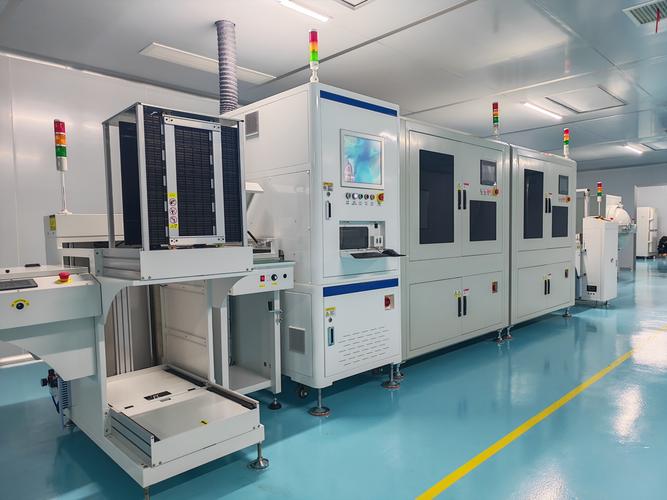

说实话，我十几年前跑电镀厂，进去十分钟身上就沾得全是药水味，半天散不掉。现在再去头部的正规电镀厂，干净得能比电子厂，通风系统一开，几乎闻不到异味。技术迭代得太快了。原来大家都用氰化物镀铜，毒性大，现在无氰碱铜工艺早就普及了，性能不差，环保压力小了不止一点。脉冲电镀现在用得越来越多，结晶比传统直流电镀更细密，附着力强一倍都不止，镀层厚度公差能控制在1微米以内，做高精度零件完全没问题。💡 上个月我去苏南一家做半导体封装电镀的厂子，人家现在已经用上AI实时调整电流密度，零件进槽，相机扫一遍形状，系统自动给不同位置调电流，比做了三十年的老师傅调得还准。

不过话说回来，环保这块，差距还是大。小厂还是偷着排，正规厂现在都搞逆流漂洗、膜回收，药水大半都能循环利用，用水量比十年前减了七成，成本降了，环评也一次过，活得反而越来越稳。问：现在很多宣传说真空镀替代电镀，是真的吗？答：至少工业领域，不可能。真空镀的镀层薄，附着力差，只能用在装饰件上，比如你手机的中框外观，那个用真空镀没问题。但要做受力的结构件，要导电的功能件，真空镀根本扛不住。海边风电的固定螺栓，要扛二十年盐雾，你给它镀真空锌？用不了三年就锈断了，那是要出大事的。现在就是各干各的，装饰领域真空镀用得多，工业领域核心功能件，还是得靠电镀。

找电镀供应商，新手一定要避开这几个坑

第一个坑：只看单价，不看公差和盐雾要求❗ 同样是镀锌，报价能差一倍。为什么？给你镀5微米和镀20微米，成本天差地别。你要过1000小时盐雾，他给你镀到要求厚度的一半，价格当然便宜，用出去半年就锈，最后整台机器返厂，你赔的钱比你省的电镀钱多十倍都不止。 第二个坑：不提前确认镀层的功能性要求💡 很多客户找过来，张嘴就要“好电镀”，不说清楚是要导电，还是要耐磨，还是要焊接。不同要求的电镀配方、工艺完全不一样。比如要焊接的镀锡，就得用纯锡，铅含量必须低于100ppm，要是用了回收锡，杂质多，焊完半年就脱焊，麻烦大了。 第三个坑：不试镀直接大批量投产 你的零件形状、基材，和别家的不一样，哪怕同一种工艺，换个零件就可能出问题。比如边角位置容易过烧，凹槽位置容易漏镀，这些不打样试镀根本发现不了。我之前认识一个做工程机械的老板，图省事，直接让供应商做了十万个螺栓，到货一测盐雾，三分之一不合格，最后赔了客户两百多万，直接把半条生产线赔进去了，说起来都懊恼。制造业从来都是细节决定成败。那层看起来只有几十微米的电镀层，撑着的是整个产品的寿命和可靠性。别拿它当不起眼的边角活。
