聊起精密制造，多数人第一反应是五轴CNC、激光加工、高精度磨床。
没人提它。
很多干了十几年机械的老法师，却把电火花加工（EDM）当成压箱底的绝活，别人接不了的活，拿到机床上调调参数，就能出活。
原理说穿了一点都不复杂，靠电极和工件之间的脉冲放电，产生瞬间高温腐蚀掉多余的材料，根本不依赖刀具的硬度。
这就是它最核心的优势。
不管你工件硬度是HRC60还是HRC70，不管是硬质合金还是高速钢，只要导电，就能加工。CNC刀具切不动的材料，到EDM这里，完全不是问题。
问：EDM是不是只能加工导电材料？
答：没错，这是它的核心限制，也是很多新手容易踩的坑。常规电火花加工只针对导电材料，非导电的陶瓷、玻璃这类，除非用特殊的辅助电极改性工艺，不然根本干不了，量产场景基本不用碰。

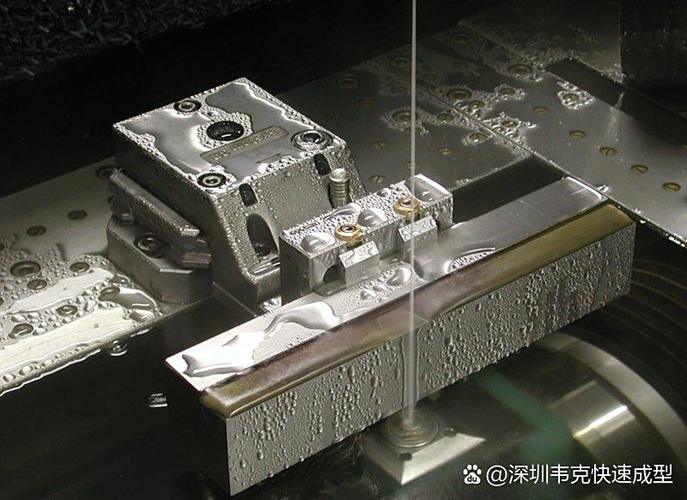

问：慢走丝和快走丝EDM到底该怎么选？
答：太直白了，一分钱一分货。快走丝用钼丝反复切割，设备便宜，加工成本低，精度要求不高的粗加工、样板件完全够用，成本只有慢走丝的十分之一不到。慢走丝用一次性铜电极线，精度高、光洁度好，高端模具、精密核心零件必须用，别想着省成本用快走丝凑活，最后工件不合格退回来，亏的更多。
说实话，现在很多新工艺吹得凶，说什么激光加工能完全取代EDM，真到了实际生产里，复杂的凹模清角、窄槽加工、微细孔，EDM的精度和稳定性，还是比很多新工艺靠谱。
别觉得EDM是老工艺就没前途，现在最热的几个制造领域，EDM都是离不开的核心工序。

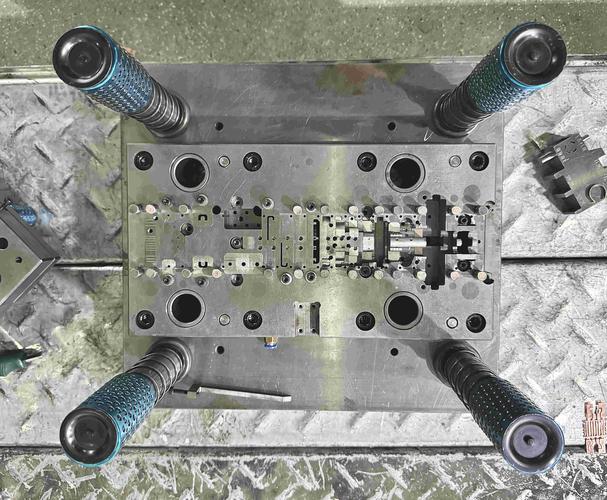

第一就是模具行业，这个不用多说，占了EDM应用的一半以上。消费电子的精密连接器模具、无线充电线圈模具，轮廓复杂，硬度又高，全靠成型EDM和慢走丝线切割搞定。新能源汽车的电池极片辊压模具，刀口要求零毛刺，精度控制在0.002mm以内，EDM加工完直接用，根本不需要后续打磨。
航空航天领域更是EDM的大客户。国产大飞机发动机叶片上的几千个冷却微孔，直径大多在0.1mm到0.3mm之间，传统机械加工根本做不了，激光打孔会产生重铸层，影响叶片强度，用高速电火花穿孔加工，重铸层更薄，一致性更好，良品率能比激光高15%以上。
💡 电极材料选错，直接翻倍成本
很多新手刚入行，不知道不同电极的区别，图省事全用紫铜。紫铜适合精加工，光洁度好，但是大电流粗加工的时候，损耗快得离谱，一把电极用半天就废了。粗加工一定要用石墨电极，抗损耗，能开大电流，成本比紫铜低三分之二都不止。
❗ 脉冲参数瞎调，越做越错
很多人追求加工速度，上来就把电流和脉冲宽度拉满，速度是上去了，结果工件表面粗糙度超标，薄壁零件直接变形，甚至直接把工件打穿报废。我见过一个小厂，接了一批十几万的模具活，就是参数调错了，整批报废，老板亏得三个月没开出工资。
✅ 清角一定要留合理余量
很多人觉得EDM能把所有角落清干净，就把余量留得特别狠，最后清过了角，整个零件直接废。哪怕是精度再高的机床，也得留个0.01到0.02mm的精修余量，慢慢修，才能出合格的活。
不过话说回来，现在的数控EDM都自带参数库，不同材料不同加工要求都有预设参数，新手别手贱乱改，照着预设来，基本不会出大问题。
近几年复合加工是大趋势，很多新机床上把CNC铣削和EDM做在一起，一次装夹就能完成粗铣和电火花精修，效率比分开加工高了快一倍，精度也更好。很多人说EDM是夕阳工艺，我看不对，它一直在跟着新需求进化，微电火花加工现在都能做MEMS器件的微米级结构，这是很多新工艺都搞不定的事。
很多年轻工程师一上来就追新潮，天天把激光、3D打印挂嘴边，看不起这些老工艺。其实真到了解决实际问题的时候，把EDM玩明白，能帮你解决大半卡脖子的难题。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电火花加工（EDM）：精密制造里被低估的隐形功臣 https://www.dachanpin.com/a/tg/67489.html
