模具设计:被新手忽略的试模前置优化细节

很多刚入行的模具设计师,上来就开软件画3D,把整个活当成了“按要求拼结构”。 错得离谱。

为什么80%的改模问题,根源都在模具设计阶段

上个月跟东莞一家汽车注塑件工厂的厂长聊天,他拍着桌子吐槽,一个月改了12套模,7套是设计阶段留的坑。浇口位置错了,顶出不平衡,收缩率直接套默认值,打出来的件尺寸差出去快一个毫米,改都不好改。
汽车注塑模具设计浇口位置布置图
汽车注塑模具设计浇口位置布置图
现在软件越来越智能,自动出结构,自动查干涉,把很多年轻人的动脑习惯都养没了。说白了,很多人就是抄老图,改改尺寸就交活,根本不考虑你这次用的什么材料,客户工厂的注塑机是多大吨位,后续加工有没有限制。 一套模开下来,材料费加工费大几万,就因为设计时多偷了十分懒,最后烧焊修模,耽误半个月交期,得罪客户,亏到姥姥家。 问:现在很多平台说AI能自动生成模具设计,真能替代老设计师吗? 答:AI能给你出标准结构,能查基础干涉,可它拿不到你家工厂铣床的行程参数,摸不准你这批改性塑料的实际收缩率,更不知道客户要求的量产节拍是多少。我上个月就见过AI出的一套模,顶针孔刚好跟运水孔撞在一起,这不纯纯闹笑话吗?经验这种非标东西,短期AI还真拿不走。

试模前必须完成的三个模具设计优化点

别等试模出了问题再改,设计阶段把这三件事做好,试模通过率能提七成。 ✅ 运水布局别直接套标准模板 很多设计师图省事儿,直接调用软件里的标准运水布局,根本不管产品哪里壁厚哪里薄。厚壁位置积热散不出去,冷却不均匀,出件百分百翘曲。哪怕多花两个小时多开两条运水,给厚壁区单独降温,这时间花的绝对值。 💡 浇口补缩距离一定要提前算 别想当然把浇口放产品中间就完事。一米多长的薄壁家电外壳,你放中间浇口,两头肯定填不满,出件就是缺料。现在哪怕是小厂,也能弄到免费的简化版模流分析,跑十分钟出结果,就能避开九成的浇口问题。 ❗ 顶出力分布别只看产品重量 粘模风险高的位置,哪怕产品很轻,也要多布置两个顶针。脱模量不够,拉裂产品是常事,多两个顶针也就多钻两个孔,成本增加不了几十块,试模一次就过,不比啥都强。

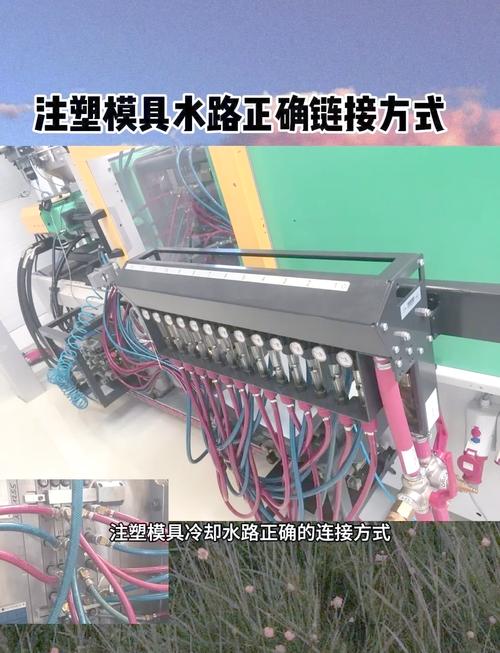

注塑模具运水冷却布局设计实物图
注塑模具运水冷却布局设计实物图
问:小工厂买不起专业模流分析软件,模具设计阶段怎么控制收缩和冷却? 答:哪用得着什么贵软件,自己攒经验表啊。把你厂之前做过的同材料、类似壁厚的产品,实际收缩率偏差记下来,比如1米长的PP件,平均壁厚3mm收缩率千分之八,壁厚超过5mm就加到千分之十二,原生料和改性料分开记。积累三五次,这个经验表比网上搜的通用值准一百倍,根本不用花一分钱。

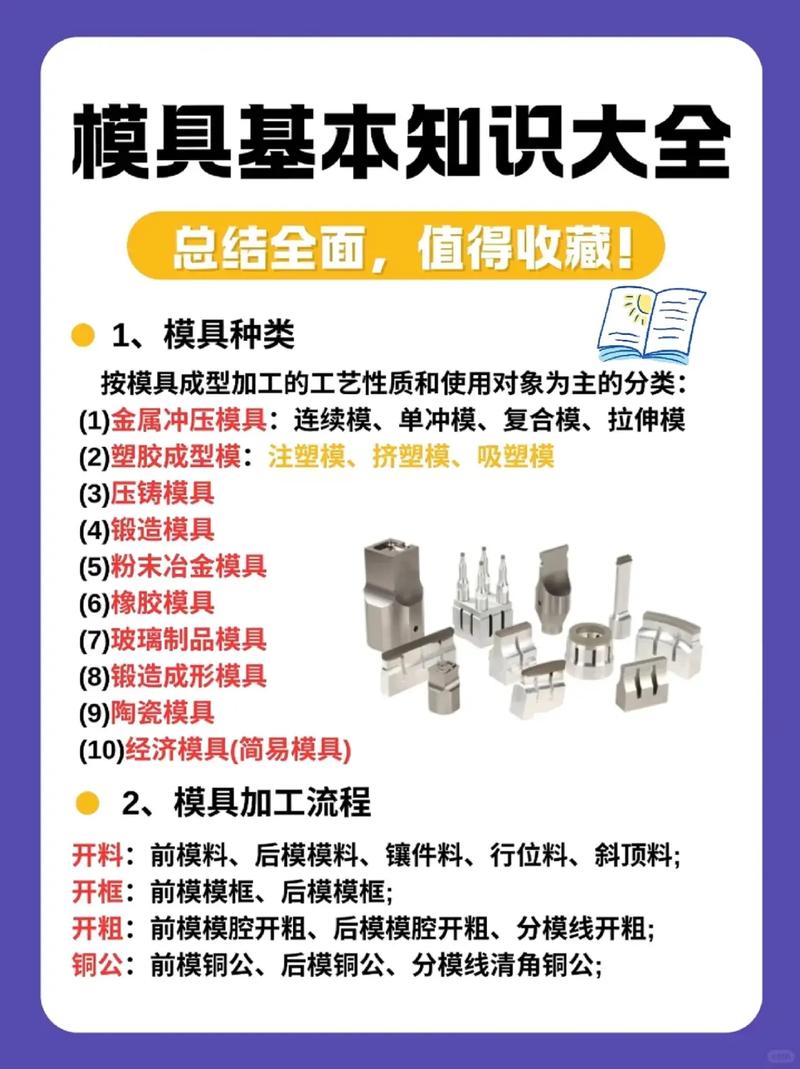

现在模具设计的核心逻辑,早就变了

现在模具设计的核心逻辑,早就变了
现在模具设计的核心逻辑,早就变了
前几年全行业都在追求复杂化,什么一体化全自动化,什么无浇口热流道,好像不搞这些就不是好设计。说实话,适合自己业务的才是好设计。 做小批量定制单的,模具设计就要做快换型腔结构,模架重复用,换产品只换型腔部分,成本直接降一半,一套模架能用三五年,香得很。 现在3D打印随形冷却镶件也不是什么大厂专属了,很多小厂都开始用。浙江有个做家用拖鞋的厂,把鞋底模具的冷却镶件换成3D打印的随形结构,冷却时间直接缩短30%,一天多打两千多双,这就是实打实的利润。 不过话说回来,别盲目跟风。我见过一家小厂,为了跟风搞无浇口设计,额外多花了两万多设计制造成本,结果自己厂的注塑机压力不够,做出来的件全是缺料,最后只能把热流道拆了改成普通浇口,几万块打了水漂,疼了大半年。 我做这行快二十年了,最大的感悟就是,模具设计从来不是画一张好看的3D图就完事。你要盯着后面的加工,盯着试模,盯着量产出问题,设计的时候多往前想一步,整个链条都顺畅。很多人觉得设计师就是坐办公室画图的,其实好的设计师,要能跑车间,能摸过百八十套模,才知道哪里要留余量,哪里要提前优化。 之前我刚当设计师的时候,凭着自己会玩软件,看不起老设计师的“土经验”,结果给改性PC做的模具,直接套了十年前ABS的收缩率,试模三次尺寸都不对,臊得我半个月没好意思跟厂长说话。 直到现在我每次画完图,都会停下来再过一遍:浇口对不对?运水够不够?顶针位置会不会跟镶件撞?多花半小时,少改十次模。这不比啥都强。
