基材、前处理——别以为那就是“洗洗涮涮”
我早年学徒那会儿，师父最常骂的一句话就是：“镀不上？你先看看你那前处理，跟糊弄鬼似的！”现在想想，话糙理不糙。很多刚入行的小年轻，甚至一些半路出家的主管，总以为电镀嘛，就是把零件往槽子里一扔，通上电就齐活。大错特错！ 基材的状态、脱脂彻底不彻底、酸洗活化够不够，直接决定镀层结合力。我见过太多高级镀液，最后坏在个“油印子”上。有一次，给一家知名的汽配厂做镀锌镍合金，盐雾试验总过不了96小时，切片一看，结合线全是微小的黑斑。查了三天三夜，最后发现是冲压车间新换的防锈油，里头有种硅系添加剂极难去除，常规的碱性脱脂根本搞不定。后来逼得我们上了超声波加电解脱脂的复合前处理线，成本是上去了，但良率从70%一下子拉到99%。你说气不气人？一个破油，难死英雄汉！
无氰电镀——想说爱你不容易

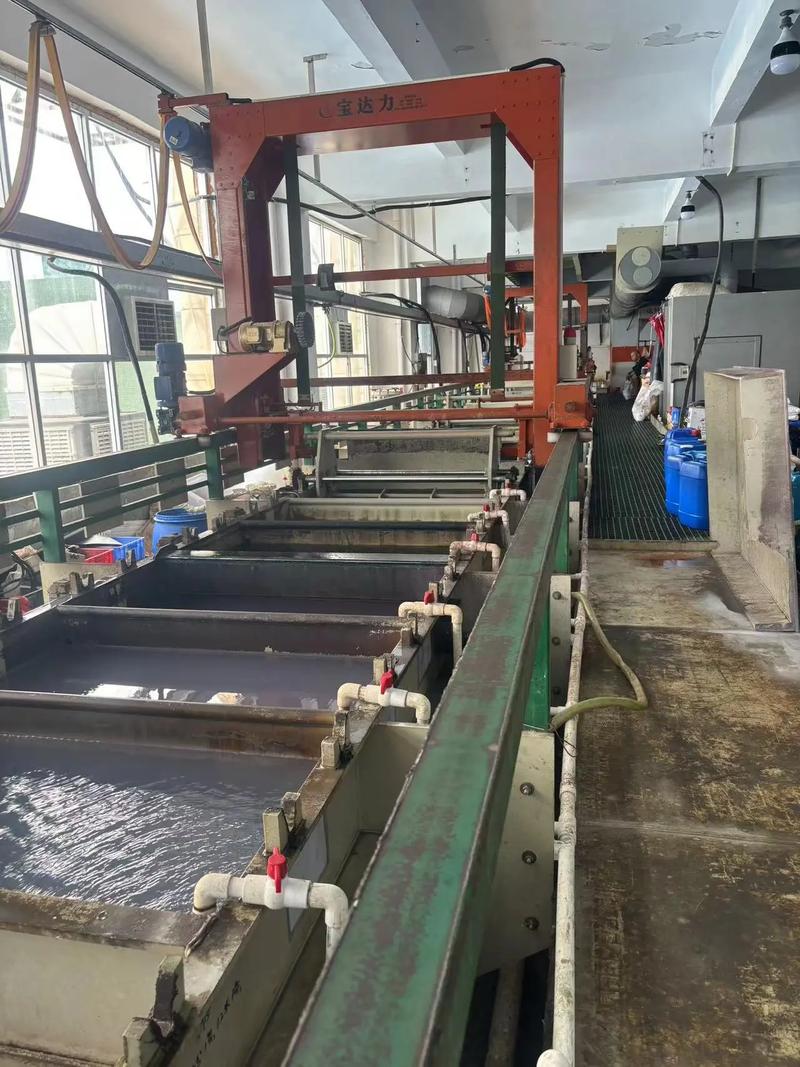

一提无氰电镀，干过十年以上的老师傅十个有八个要皱眉头。没办法，氰化物体系那种稳定、分散能力、深镀能力，就像个温柔的旧情人，缺点再大你也忘不了。但环保的大棒挥下来，尤其这两年，各地对含氰废水的监管严到变态，不用无氰，厂子都可能直接关停。 问题是，无氰真的全能替代吗？先说碱性无氰镀锌，我自己的生产线跑过两年，深镀能力确实比氰化镀锌差一截，复杂件或者管状件的内孔，经常镀不上或者很薄，只能靠提高电流密度硬推，结果镀层粗糙，钝化后颜色发花。后来我们退而求其次，部分件转到酸性无氰镀锌，光亮性不错，效率也高，可酸脆问题又冒出来了，有些需要受力弯折的弹片，一折就爆皮。没办法，只能加调质处理……成本又上来了。
废水零排放——是馅饼还是陷阱？
现在搞电镀的，哪个园区不要求“零排放”？听着高大上，实际上里头的坑深着呢。我当初也被忽悠上了套膜浓缩加蒸发结晶的系统，以为一劳永逸。结果呢？膜堵得你怀疑人生，电镀废水里的钙镁硅，还有前处理带进来的油份，分分钟把膜通量砍掉一半。最讽刺的是，蒸发出来的那堆混合废盐，成分复杂，含重金属，根本不算“产品”，最后还得按危废处理，一吨处置费五六千，比直接委外处理废水还贵！ 后来我痛定思痛，重新搞了分质分流。把含氰、含铬、含镍、含铜的漂洗水分开，高浓度回收，低浓度用离子交换加反渗透。尤其镀锌钝化那部分含铬废水，单独收集用化学还原沉淀，污泥压滤后铬泥还能卖给冶炼厂回收。虽然整个系统弄得跟蜘蛛网似的，管道阀门多到记不住，但运行成本实打实降下来了。所以啊，别信设备厂家的鬼话，零排放得因地制宜，没那个技术力量，不如老老实实做个预处理，交给有资质的集中处理中心。 问：我是做装饰性镀铬的小厂，现在要求三价铬镀铬，但颜色发乌，客户不接受，有解吗？ 答：三价铬镀铬和六价铬比，颜色确实偏蓝白，没有那种略带黄调的“亮铬”感，这是晶体结构决定的。但可以通过调整镀液组分来改善，比如加入铁系添加剂，能让色泽接近六价铬。不过控制难度大，电流密度区间窄。另一个办法是镀后浸一层薄薄的钝化膜，调整色度。还有，跟客户沟通也很重要，解释三价铬环保无毒是趋势，现在很多汽车内饰件都指定用了，观念慢慢在变。实话，想让三价铬一模一样，目前不大现实。智能化，救得了这行吗？
最后扯点远的。这两年工业4.0的风吹得猛，但电镀车间的智能化，真不是装几个传感器、上个MES那么简单。我们试过自动加药系统，基于安时计的，结果添加剂的消耗模型根本不准，因为温度、带出量、杂质积累都会影响。最后又退回人工霍尔槽打片调整，被外人笑“高科技企业还用这么土的办法”。可有什么办法？电镀是个活的工艺，经验占比太重。 不过有些东西是真香。我们上了槽液在线分析仪，实时监控主盐、pH、温度，配合自动补加，至少把浓度的波动降了下来。特别是铝阳极氧化线，酸浓度的稳定对膜厚均匀性影响巨大，以前靠人工两小时滴定一次，现在数据实时传到中控室，趋势不对手机立马报警。下一步我还真想把电源换成可控硅整流器，能存波形那种，将来好追溯每挂产品的“出生证明”。 说这么多，其实就想表达：电镀这行死不了，但靠老一套吃饭的日子肯定没了。你得懂材料、懂化学、懂机械，还得懂点环保法规和智能化，比搞芯片的都累。可每次看到那些灰扑扑的毛坯，从线上下来变得光彩照人，又觉得，嗯，这手艺，值。 行了，又得去车间转一圈了，那台老过滤器这两天老是哆嗦，不知道又是哪根轴不对。干我们这行的，就这样，一辈子跟水、电、化学品较劲，操不完的心。但总得有人干，对吧？免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀行业还能“活”多久？——一个老工程师的忧与喜 https://www.dachanpin.com/a/tg/67645.html
