你去随便一家主机厂的毛坯车间转一圈。十件大型结构件里，有七件是铸造出来的。不信？我上个月去山东潍坊的一家重卡零部件厂出差，亲眼见的。进门半个钟头，我就明白了一个道理——很多看起来过时的工艺，其实才是工业体系的压舱石。说的就是占铸造工艺总产量八成以上的砂型铸造。
很多人一提起铸造工艺，第一反应就是脏、累、落后，张口就是熔模铸造精度高、一体压铸效率高、3D打印适合定制，仿佛砂型铸造早就该进历史博物馆了。
说实话，真不是这么回事。现在的砂型铸造，早就不是几十年前工人手搬砂箱、手捏砂型的老黄历了。
潮模砂自动造型线，树脂砂闭环再生系统，成品精度公差能稳定控制到CT8-CT10级，大部分工程机械、重卡、风电的结构件毛坯，完全够用。
成本才是最大的杀招。砂型铸造的核心原材料就是硅砂，现在再生技术能做到95%以上的回收率，一吨再生砂的成本不到新砂的三分之一。哪怕做单件小批量的定制件，随便开个木模或者打印个简易砂模就能开工，开模成本只有压铸模的十分之一都不到。
问：现在很多宣传说熔模铸造精度更高，为什么大型核心零部件不用熔模代替砂型？
答：很简单，尺寸和成本直接锁死了路线。熔模铸造做巴掌大的高精度小件，比如涡轮发动机叶片，确实有优势，你做个一米多长、几吨重的重卡后桥壳，试试熔模铸造？光制模、脱蜡、浇铸整套流程下来，成本就是砂型的三倍以上，大尺寸模料的变形率还控制不住，良品率能跌到五成以下，卖给客户加多少钱人家都不会要。更何况，目前根本没有成熟的超大件熔模批量生产方案，没必要放着稳定低成本的方案不用，去搞花活。
其实传统铸造工艺从来没停下进化的脚步，最近十年最明显的变化，就是新工艺和传统工艺的结合，反而玩出了不一样的效果。

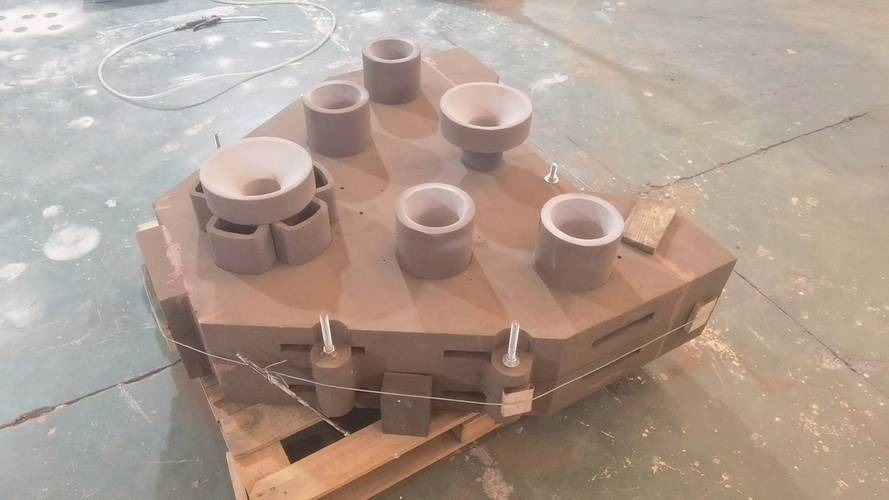

最典型的就是3D打印砂模和传统砂型铸造的结合。之前我对接过一家做工程机械定制配件的工厂，以前接单件定制订单，开木模要一周，成本少说大几千，现在直接用砂型3D打印机打印模腔，一天就能出来，成本还降了三成，新品开发周期直接从半个月缩到三天，太爽了。
还有真空辅助砂型铸造，针对高碳钢、合金钢这类容易出气孔的材质，抽走砂型里的空气再浇铸，内部气孔缺陷率直接降了八成多，现在国内大部分兆瓦级风电的齿轮箱壳体，都是用这个工艺做的。毕竟风电铸件要扛几十年的载荷，一个内部小气孔就能整台报废，容不得半点马虎。
问：那3D打印铸造会不会未来彻底取代传统砂型铸造工艺？
答：至少未来二十年都不可能。现在3D打印砂模的单位成本还是传统自动线造型的三倍以上，批量生产的时候，自动线一分钟就能出一个成型砂型，3D打印打一个就要好几个小时，效率差出上百倍，根本没得比。现在行业里最成熟的玩法是互补：批量订单用传统自动线做，单件定制、新品开发打样用3D打印，两者搭配，成本和效率都最优，不是谁取代谁的关系。
我接触过很多做产品开发的朋友，选铸造工艺的时候，很容易踩几个共性的坑，今天也给大家提个醒：
💡 不要盲目追求过高精度。很多客户上来就要CT6级公差，说精度高了好加工，你知道吗？铸造精度每提高一个等级，生产成本至少上涨15%，大部分普通结构件CT9-CT10级完全够用，根本没必要花那冤枉钱。
❗ 绝对不要省热处理的钱。我见过不下三家工厂，为了省一成的成本，浇完铸件直接喷砂发货，残余应力完全没消除，客户加工完放两三个月，铸件直接变形超差，整批货全部报废，最后赔了几十万，亏到姥姥家。
✅ 批量超过50件，优先选自动线生产，不要图开模便宜选手工砂型。手工砂型的尺寸一致性差，单件余量差能出去好几毫米，后续CNC加工的时候，刀损快一倍，加工时间也长，综合成本算下来比自动线还高。
说实话，现在制造圈就爱追新概念，今天炒一体压铸，明天炒3D打印净成型，好像传统铸造工艺就该被淘汰。其实呢？全国每年十几亿吨的毛坯件，八成还是靠各类传统铸造工艺做出来的。你抬头看看风电场的塔筒底座，路上跑的重卡后桥，工地里挖机的动臂基座，哪一个不是铸造出来的？
不过话说回来，新技术也不是不好，能给传统工艺提效降本，就是好技术。没必要捧一踩一。适合自己产品的，才是最好的。对吧？
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：现代铸造工艺：砂型铸造为什么仍是工业制造的核心选择 https://www.dachanpin.com/a/tg/67780.html
