电火花加工（EDM）实战揭秘：老师傅不会告诉你的那些坑与神操作

十年前第一次摸牧野的EDM，手抖得跟筛糠似的。怕啊——毕竟电极一放电，那动静，像在密闭舱里扔二踢脚。现如今呢？机床都联网了，可这核心理念，还是一场控制精度的微型雷暴。写这篇东西，是因为车间里太多小年轻把电火花当‘黑盒子’用，参数一输就开干。得，不念经，直接捞干货。

⚡ 它怎么‘啃’动硬骨头的？——放电原理的烟火秀

教科书总爱说‘电腐蚀’，温文尔雅的。现场？简直是噼里啪啦的爆炸音乐会。脉冲电压把电极和工件之间的绝缘液击穿，瞬间高温——上万度！熔化、气化材料，碎屑被冲走，留下一个个小坑。这过程发生在微米级间隙里，肉眼根本追不上。你看到的只是火花闪烁，工件就被‘啃’出形状了。

说实话，搞懂放电间隙才是基础。间隙大，效率低；间隙小，短路烧电极。我调机子时，常盯着电压表——波动一异常，立马暂停。还有加工液，别以为光起冷却作用。它把蚀除物冲干净，维持绝缘，甚至影响表面质量。早期用煤油，现在多是合成液，环保还长寿。可某些老师傅，偷偷掺柴油——效率是高了，着火的险，谁担？

问：线切割和成型EDM到底怎么选？我看都是放电，有啥不一样？

答：哈哈，这问题好。线切割（WEDM）像拉锯，用细铜丝当电极，沿着2D轮廓切，适合冲压模的凹模、凸模。成型EDM（SEDM）是‘雕刻’，电极做成所需型腔的镜像，打三维曲面，注塑模、压铸模离不了它。你要干一件薄片零件，上线切割，一刀过，干净；若是深窄槽、异型孔，成型机慢慢‘抠’，精度更靠谱。别听销售瞎吹全功能，活儿不对，再贵的机床也歇菜。

💎 模具人最痛的点：精度与表面——我亲历的翻车与窍门

那次，给汽车车灯模具打镜面。电极用的紫铜，粗打、精打都挺顺，最后一测——型腔大了0.05。0.05毫米，头发丝直径。原因？电极损耗没补偿透。EDM加工，电极本身也在消耗，尤其尖角、边缘，损耗更快。你以为设定深度就完事？天真。必须按损耗率做多级参量平移。现在CAM软件能做，可经验调校，谁也替不了你。

另外，表面粗糙度和加工速度天生冤家。要快，放电能量大，坑深，表面像橘皮；要光，就得小能量多次修整，时间成倍翻。如今有混粉加工技术，往工作液里加硅粉之类，产生均匀放电，直接打出Ra 0.2μm以下的镜面，省掉抛光。不过，这招对大型腔效果打折，还挑机床。我试过GF的机型，效果惊艳，但得配专用粉末，养不养得起，掂量一下。

问：EDM加工完的表面总有一层白亮层，怎么办？必须抛光吗？

答：眼尖！那就是变质层，熔融又急冷的产物，硬且脆，可能带微裂纹。对疲劳寿命不利。原则上要抛掉，尤其关键受力件。但可以源头控制：降低最后几档放电能量，或用上述混粉技术，让变质层薄到几乎忽略。另一招——酸洗，不过污染大，慎用。我们车间现在规定，重要模具EDM后必须做金相抽查，看白层厚度。没测过？快去切一块样看看，别等模具崩了才哭。

🚀 2024年还在手动调参数？自动化与物联网让EDM车间觉醒

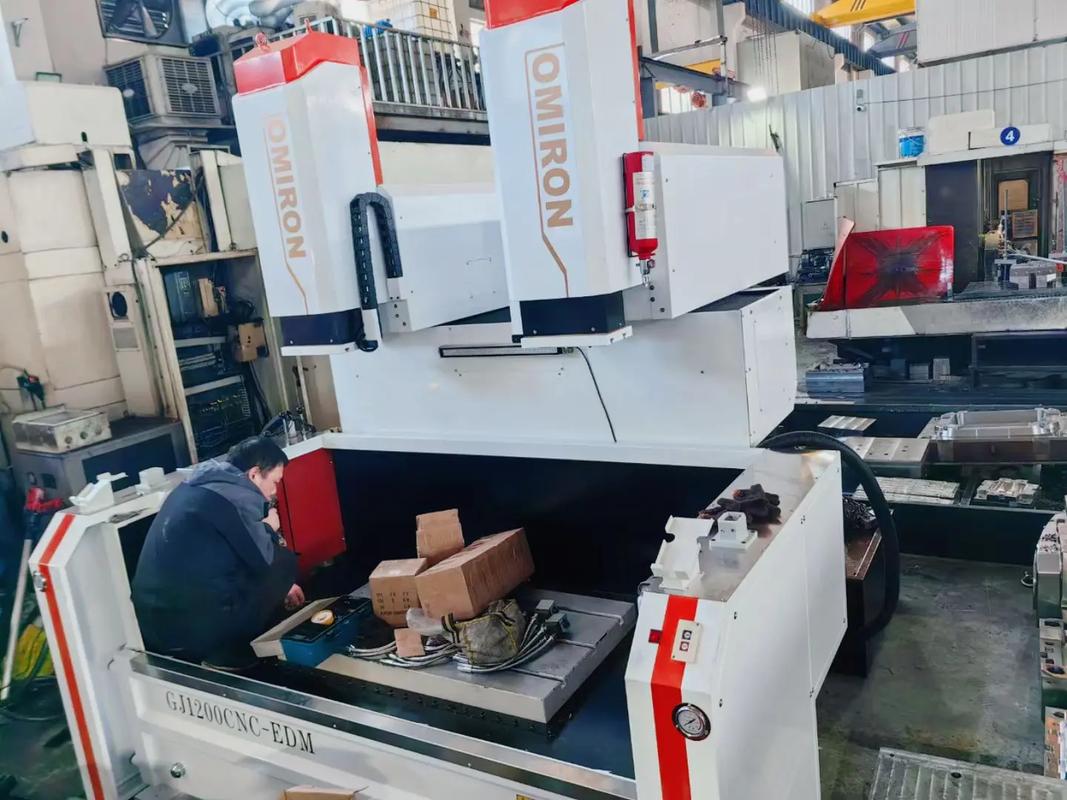

去年进一家新厂，给我震了。EDM机全联网，中央控制室大屏跳着实时的放电波形、间隙状态、电极寿命令。没人在那儿肘压面板。机械手换石墨电极，零点几秒，精度比人工高得多。说到石墨——现在精加工，石墨电极几乎霸场：密度小，易加工，损耗低，还不粘屑。唯一毛病：粉尘大，得配高效除尘，不然肺受不了。

‘智能制造’不是口号。我见过一套系统，AI自动识别型腔特征，生成放电策略，连电极抖动的补偿都实时调整。人干嘛？监控意外，做决策。不过话说回来，全自动也瘸腿——碰到异形深槽、薄壁筋，传感器反映不过来，还得老师傅上手，听声音、看火花，微调伺服。这种手感，数据替代不了，对吧？
