机械加工（切削）：干了二十年才摸透的薄壁件切削核心经验

上周刚去东莞的民营加工厂调机，老板拍着我肩膀叹气，说给某新能源车企做的铝制电池壳又废了三箱。都是1.2mm厚的薄壁，要求平面度0.05mm，干出来要么变形翘曲，要么满刀振纹，一刀下去大几百的料就废了，成本扛不住。

卡死九成中小加工厂的三个隐形坑

第一个坑，就是夹紧力失控。很多新手师傅怕工件动，上来就死命拧压板，生怕飞出来。薄壁件本身刚性差，你夹的地方直接凹进去，切完松开弹出来，尺寸直接超差。我见过最较真的师傅，每次拧压板都卡扭力扳手，12N·m，差一牛都要重调。

第二个坑，切削参数瞎套默认值。图快，切深进给都往大了开，振分分钟出来。

问：为什么很多人上了高速切削还是出振纹？答：高速切削的核心不是拉高转速就完了，是要避开刀具和工件的共振区间。你得先拿同材质废料敲一敲，大概测下固有频率，再微调转速，不是上来就把主轴拉到一万二转瞎干。好多加工厂就是省了这十分钟的试振，最后废几万块的料，说去哪说理去。问：干薄壁件机械加工（切削）一定要买大几千的进口整体合金刀吗？答：真不一定。我上个月还在中山的厂里，用国产涂层硬质合金刀试活，只要控制刀具悬伸不超过刀柄直径的2倍，比进口刀便宜一半，干出来精度完全合格。反而你拿再好的刀，悬伸伸出来三倍以上，怎么干都振。这道理，很多干了五六年的师傅都没搞懂。

第三个坑，残余应力不释放。铝坯料本身就是挤压或者铸造出来的，自带内应力，你不预先开粗放个一两天，或者做个简单的低温时效，切完成品放三天自己就弯了。好多厂赶货，坯料买回来直接干成品，客户收货一个星期退回来，全超差。太冤了。

近两年落地验证靠谱的新工艺

这两年新能源汽车、光伏储能行业爆火，对薄壁轻量结构件的需求翻了好几倍，原来的老法子不少都跟不上了，说几个我们跑了十多家厂验证下来稳定能用的。

第一个是预应力反变形装夹。你先给工件均匀预加一个和切削变形方向相反的力，固定好之后再切削，切完松开预应力，变形刚好抵消。我们现在干1mm厚的不锈钢支架，用这个方法，平面度能稳定控制在0.03mm以内，合格率从原来的不到40%直接拉到95%以上。真的惊到我。

第二个就是微量润滑MQL高速干切。原来我们干铝件都是整箱浇乳化液，现在用MQL，只需要往刀尖喷微量的油雾，降温够，还不会因为工件冷热不均产生额外的应力变形，而且刀具寿命还长了三分之一。谁能想到，原来一万块一吨的切削液，现在半年才用百八十公斤润滑油，成本直接砍到十分之一。

不过话说回来，新工艺不是万能的。预应力装夹要多花半小时做工装，赶急单的时候确实麻烦，适合批量活，小批量试制就没必要折腾了。

给中小加工厂的几个实在建议

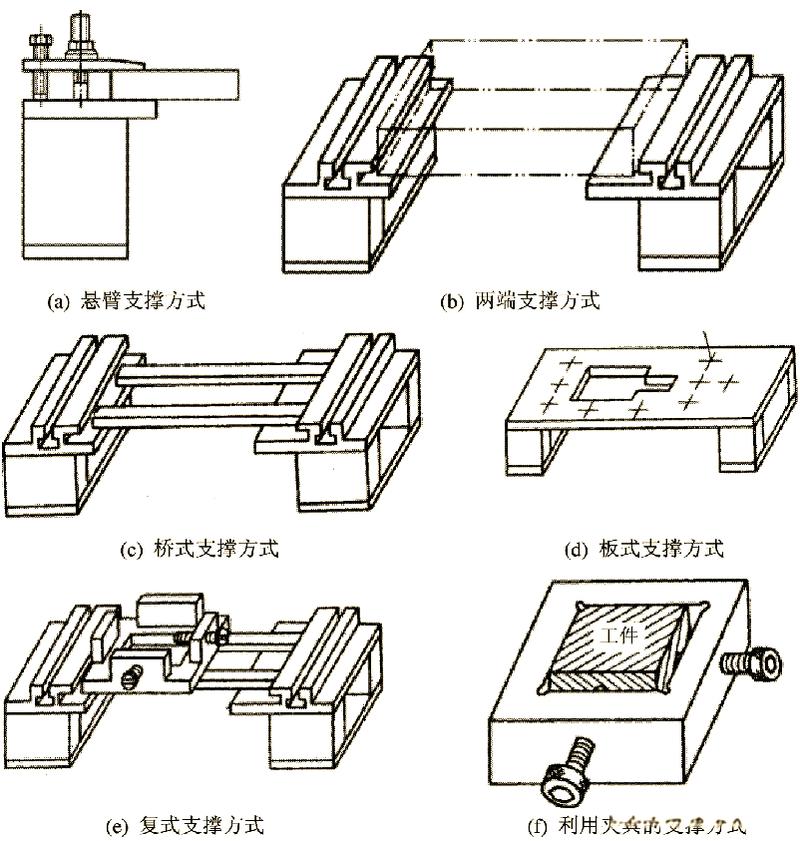

💡 不要盲目追百万级的新机床，先把装夹这关抠明白，比换设备有用多了。干薄壁件，宁可多花半天做一套适配的软工装，用环氧树脂或者低熔点合金浇一下定位，比硬压板压出来的变形小太多，成本还比买成品工装便宜八成。 ❗ 千万别省去应力的工序。开粗之后放个一两天，或者花几十块钱做个低温时效，这点时间成本，能帮你避免整批报废的风险，怎么算都划算。 ✅ 刀具选对不选贵，按材质选涂层比什么都重要：干铝件选金刚石涂层，干不锈钢选碳化钛涂层，别乱混用，乱换，你会发现刀具寿命能涨一倍。

说实话，机械加工（切削）这行，拼的从来不是谁设备贵，是谁愿意抠细节。我见过太多买了顶级进口五轴的厂，合格率还不如隔壁抠装夹的小厂，就是没人愿意沉下心摸这些隐形的规律。

现在很多年轻工艺员，上来就套CAM软件的默认参数，切出来不对就怪机床不行，怪料不好，从来不想想自己哪里没调。机器不会骗人，你废个一两件摸透参数，后面几百件几千件都稳，这点亏，早吃比晚吃好。
