你盯着手机屏幕刷新闻的时候,不会想到,你手里这台手机的摄像头镜头,最后一道工序,是超精密加工磨出来的。导弹能精准命中目标,导引头里的光学零件精度不够,就是瞎打。芯片能做到3nm,光刻机的投影镜片,差一纳米都不行。
很多人聊高端制造,张口就是芯片、大飞机、新能源,很少有人提到超精密加工。但实际上,所有高端领域的核心零件,最后一步都绕不开它。
现在2024年,我们能造大推力火箭,能造万吨巨轮,能年产几亿台手机,但是核心精度要求到亚微米级的零件,很多还是要依赖进口的超精密加工产能。为什么?因为这活真不是谁都能干。
问:超精密加工和普通的精加工到底差在哪?不就是精度高一点吗?
答:差远了。普通机加工的公差一般控制在0.1毫米,也就是100微米左右,普通精加工能做到10微米以内,已经能满足99%的民用产品需求。而现在主流的超精密加工,公差要求已经做到
。
不止公差,还有表面质量。普通加工出来的金属或者玻璃表面,放大几百倍就能看到明显的刀纹、划痕,而超精密加工出来的光学镜片,表面粗糙度可以做到不到1纳米,你拿电子显微镜扫,都找不到连续的刀痕。这才是最考验功力的地方,对吧?
说实话,我接触过不少老板,觉得不就是买台好机床吗?几千万砸下去买进口顶尖设备,结果开工大半年,合格率连30%都上不去,欲哭无泪。
超精密加工的坑,从来都不只是设备的问题。
第一个坑,环境要求变态到你想不到。超精密加工对震动和温度的敏感程度,超出普通人的认知。厂房外面过一辆重载卡车,地面传过来的微震,就能让这一批零件全部报废。车间温度波动超过0.5度,金属热胀冷缩的变形量就已经超过公差要求了。所以正经做超精密加工的车间,都要打十几米深的隔震地基,有的还要做双层隔震,全车间恒温控制到±0.1度以内。
我之前听过一个真事:国内有家做航天镜片的厂子,新产品合格率一直上不去,查了大半年,最后才发现十公里外修高铁,打桩的低频震动沿着土层传过来,人站在里面完全没感觉,但是机床的传感器能测出来。你说扯不扯?

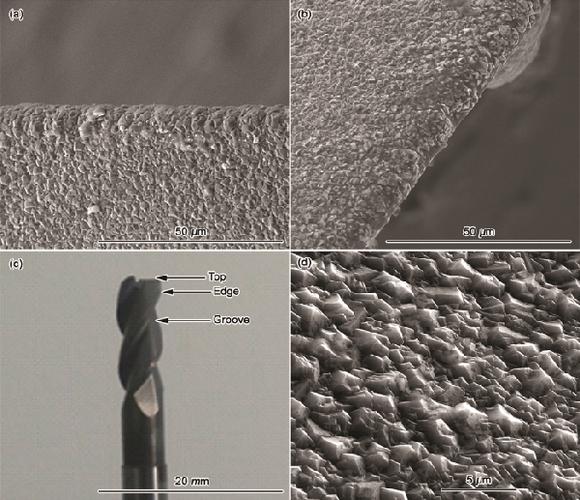

第二个坑,刀具和工艺完全卡脖子。现在做非铁金属和光学材料的超精密加工,最好的刀具还是天然单晶金刚石刀具,一块合格的刀具,刃口半径要做到几十纳米,价格动辄十几万,不小心碰一下工件就废了,成本高得吓人。
问:国内现在做超精密加工,最大瓶颈是机床还是工艺?
答:说实话,两者都有。机床这块,这些年进步很大,国内已经能自主生产亚微米级的五轴超精密加工机床,低端和中端领域完全能替代进口,但是顶尖的纳米级机床,稳定性和寿命还是和进口顶尖产品有差距。不过更大的瓶颈其实是工艺。
超精密加工很多参数没有标准公式可以套,什么样的材料用多大的进给量,多大的背吃刀量,怎么配冷却液,很多都是师傅攒了几十年的经验,试了上万次才磨出来的。很多新厂子,买得起机床,挖不到有经验的师傅,折腾一两年都出不来合格产品,太正常了。

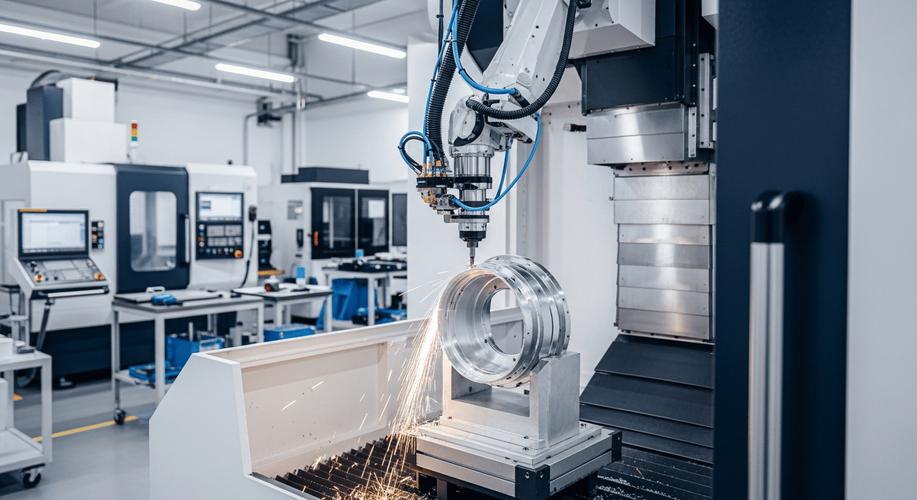

不过话说回来,最近五年国内超精密加工的进步,真的挺让人惊喜的。
航天领域,咱们之前大口径遥感卫星的碳化硅反射镜,全部靠进口超精密加工,现在国内已经能加工两米级的大尺寸反射镜,面形精度达到几纳米,完全满足卫星的要求,已经批量用在咱们自己的遥感卫星上了。
新能源领域,现在固态电池用的辊压模具,要求表面粗糙度低于0.05微米,公差控制在1微米以内,之前只有日本能做,现在国内超精密加工企业已经能批量供应,价格比进口便宜一半还多。
还有医疗领域,现在进口的人工髋关节,关节面都是超精密加工出来的,国内现在已经能自主加工出同等精度的关节面,磨损率比传统产品低一半,使用寿命能延长十几年,已经进入临床阶段,能帮患者省不少钱。
很多人觉得超精密加工是高高在上的航天黑科技,其实它早就渗入到我们生活的每一个角落了。折叠屏的铰链轴,新能源汽车的IGBT芯片切割刀,甚至你打疫苗用的超细注射器针头,都有超精密加工的功劳。
它不是摆在展台上用来秀肌肉的花活,是高端制造业真正扎在地下的根。根扎稳了,我们才能长出真正顶尖的高端制造业,不是吗?
