金属增材制造（3D打印）在航天领域：我们离“打印火箭”还有多远？

去年在法兰克福Formnext展上，我盯着一台激光粉末床熔融设备出神——它正一层层“画”出一个镍基高温合金的涡轮叶片。旁边的工程师拍了拍我：“见过批产件么？这已经是第214层了，再有一千层，就能扛住1600℃的燃气。” 说实话，那瞬间是有点震撼的。增材制造（3D打印）在航天领域走了十几年，从快速原型到直接制造，终于开始啃发动机这块最硬的骨头了。 但震撼归震撼，回来的飞机上我翻着认证标准，满脑子都是——这玩意儿，真的敢用么？ !

从实验室到车间：被“印”出来的关键部件

先聊几个振奋人心的案例。去年年底，SpaceX的猛禽发动机有个燃料歧管，直接改成了不锈钢粉末床打印一体成型——原来需要几十个零件钎焊，现在单件打印、流道更顺畅，重量还减了40%。不是原型，是上天的版本。还有GE的LEAP发动机燃油喷嘴，那也是明星案例，把20个零件合为1个，耐久度提升5倍。国内也没闲着，航天五院在卫星推进剂贮箱上用了电弧增材制造，钛合金大尺寸构件，成本比锻造低了一大截。 不过别以为这只是大厂的游戏。宁波有家小公司，给商业火箭打印铝合金栅格翼，以前要CNC加工两周，现在三天出货，壁厚可以薄到0.5mm，带点阵填充——传统方法根本做不出来。这背后其实是一个观念变化：增材制造（3D打印）不只是替代，而是让设计师敢去画那些“不可能”的几何结构。 💡但问题也来了：工艺稳定么？同一批次两个打印件，微观组织能完全一致吗？ n

聊过太空之后，咱得说点扎心的——谁为致命缺陷负责？

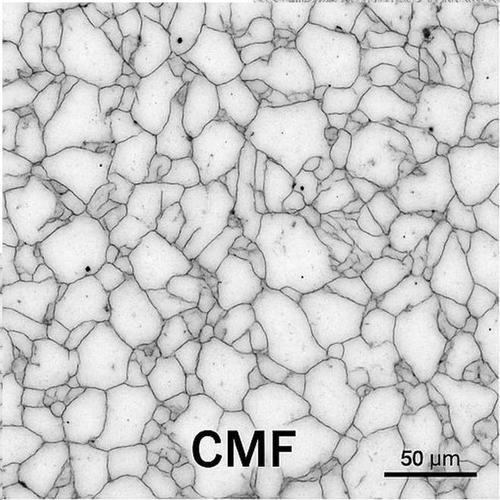

航空航天的认证体系是出了名的保守。传统锻件、铸件都有上百年的数据积累，而金属增材制造的工艺窗口窄得可怜。激光功率稍微波动2%，粉层厚度差个10微米，内部就可能出现未熔合缺陷——这种缺陷在X射线或CT检测下都未必显形，但疲劳寿命可能直接打三折。 我常跟朋友吐槽：每次看到增材件过认证，就像看医生开胸验肺——非得把零件切了、腐蚀了，用显微镜一寸寸看金相，才能放心。去年欧空局发布了一个标准更新，提出“工艺-组织-性能”一体化认证思路，说白了就是你不能只看最终件，还要管住粉末、参数和后期热等静压。国内603所也在推“数字孪生+过程监控”，每一层熔池的监控数据都存下来，相当于给零件建了个“胎生档案”。 !

问：金属3D打印件真的能用于发动机这种极端环境吗？疲劳寿命靠得住吗？ 答：目前能用于非主承力件或次承力件，比如燃油喷嘴、低压涡轮叶片、燃烧室头部。主承力件，比如轮盘，还在大量试验阶段。疲劳寿命全靠后处理——热等静压（HIP）是必须的，能弥合大部分内部缺陷，再配合表面喷丸强化。有研究对比过，经HIP处理的Inconel 718打印件，低周疲劳性能接近锻件80%的水平。但小缺陷还是存在，对于航空发动机，80%不够，得95%以上。所以业界正搞“缺陷容限设计”，也就是承认缺陷存在，然后计算安全寿命，但这个思路要说服局方，难。 n问：那为什么还不见大规模普及？成本到底差多少？ 答：单件成本，尤其金属件，目前打印比传统制造贵5到10倍很常见。但如果算上减少零件数量、简化装配、减重带来的燃油节省，全寿命成本反倒有优势。比如GE的LEAP喷嘴，全寿命成本最终降了30%。不过前期的粉末材料、设备折旧、质量检测投入太吓人。一台能做航天件的金属打印机，动辄百万欧元，粉末一公斤几千块，还要高纯度氩气，用完的粉回收还得筛分、监测氧含量——都是钱啊。更别说一个航天零件打印出来，需要配套的CT扫描、荧光渗透检测、试棒拉伸……所以真正的门槛不是“能不能”，而是“划不划算”以及“认证周期等不等得起”。

供应链的暗流：分布式制造的诱惑与坑

疫情和地缘政治一闹，大厂都开始琢磨增材制造（3D打印）的分布式生产。与其在某国集中锻造再空运，不如在全球服务站附近放一台打印机，有订单直接传数模，48小时内出货。这听着挺美，对吧？麦肯锡去年有份报告指出，航空航天MRO（维护维修）是增材制造第三大应用场景，急用件能缩短供货期90%。 但现实呢？每一台机器的“指纹”不同，同一份参数文件copy过去，打出来质量可能天差地别。所以必须建立工艺锁定和跨设备认证体系，这事儿ISO/ASTM正在搞，但进展不快。还有一个头疼的问题：粉末供应链。你要保证全球各个站点用的粉末批次一致，氧含量、粒度分布、球形度都得死卡——说实话，粉末厂能做到这一点的屈指可数。 更隐秘的是知识产权风险。数据模型直接传到打印机上，万一被篡改怎么办？去年就出过案例，某个航空件数模被中间人攻击，改动了几处内部支撑结构，打出来外形看不出，但强度不够，幸好测试时发现得早。所以现在有的方案是区块链存证+加密传输，听起来挺高级，但成本又上去了…… 💡看到这儿，你或许觉得，好像全是问题？其实不是，正因为有这些痛点，行业才在快速迭代。 n!

问：对于中小企业，现在适合引进金属3D打印做航天件吗？还需要哪些必备能力？ 答：如果想做结构件或发动机件，建议先评估自己的NADCAP资质认证能力和检测设备投入。化工处理槽、热等静压炉、工业CT，缺一不可。且上下游得打通：粉末供应商要能提供航天级粉末，最好有AMS标准认证。如果暂时没资质，可以给大厂做工艺开发或小批量非关键件（比如工装、检具），但利润薄。另外，人员是关键，得懂金相、懂工艺仿真、懂后处理，现在这类复合人才稀缺，工资不菲。但如果你专门做镍基合金或钛合金粉末回收再处理，那可能是个蓝海：航天粉末用完两三次就降级民用，谁能做好“再生”并重新达到航天标准，谁就掐住了成本命门。 增材制造（3D打印）在航天领域的航行，早已越过了“概念验证”的灯塔，驶入了“适航取证”的暴风雨区。有人赌它成为下一次工业革命的引擎，也有人冷眼旁观，等着第一批批产件失效后的集体唱衰。不过话说回来，人类每一次材料与工艺的跃迁，不都踩着碎裂的叶片、弯曲的活塞挺过来的么？ 记得在Formnext上那个工程师最后跟我说：“你以为我们在打印零件？我们在打印信心——每一层，都赌上了职业生涯。” 好了，不说了，我得去跟进一个DED（定向能量沉积）的项目，如果能成，明年兴许能写个续篇。
