高速铣削加工：真的越快越好吗？

8小时前 • 投稿 • 阅读 2

说实话，搞机械的谁没在铣削上栽过跟头？尤其是高速铣削——刚入行那阵子，我迷信转速，觉得越快越牛，结果崩刃、振纹、工件报废，一样没落下。现在回想起来，都是学费。高速铣削不是简单的“快”。它是一整套逻辑，涉及机床、刀具、编程、装夹，甚至冷却。缺一环都不行。但一旦跑顺了，效率翻倍、表面质量飞升，那感觉——爽。

高速铣削的核心：不是转速，是平衡

很多人上来就问：“我这机床主轴20000转，能高速铣吧？”我通常反问一句：你刀柄动平衡做没？转速高不等于高速铣削。真正的考查指标是切削速度，也就是线速度。钛合金可能200米/分就算高速，铝合金轻松破1500米/分。材料特性决定一切。再牛的主轴，刀柄不平衡，上到10000转就开始抖，你敢用？还有切宽切深。高速铣削讲究小切宽、快进给，靠高转速和高进给把热量带到切屑里，而不是工件和刀具上。所以参数搭配特别拧巴：转速上去了，每齿进给量不能掉下来，否则刀具就在那儿摩擦生热，没几刀就烧了。我吃过这个亏：为了光洁度，减了进给，结果刀尖积屑瘤，表面反倒拉毛。气死人。说到热，冷却也是个坑。传统浇冷却液反而容易造成热冲击，涂层硬质合金刀片崩得更快。现在流行微量润滑（MQL），甚至干切。干切时，压缩空气吹走切屑就行。但注意了，不是所有材料都适合干切，不锈钢、高温合金就难伺候。我试过干切316L，刀片寿命直接腰斩。老老实实上冷却液吧，还得是高压内冷。

刀具与策略：差之毫厘，谬以千里

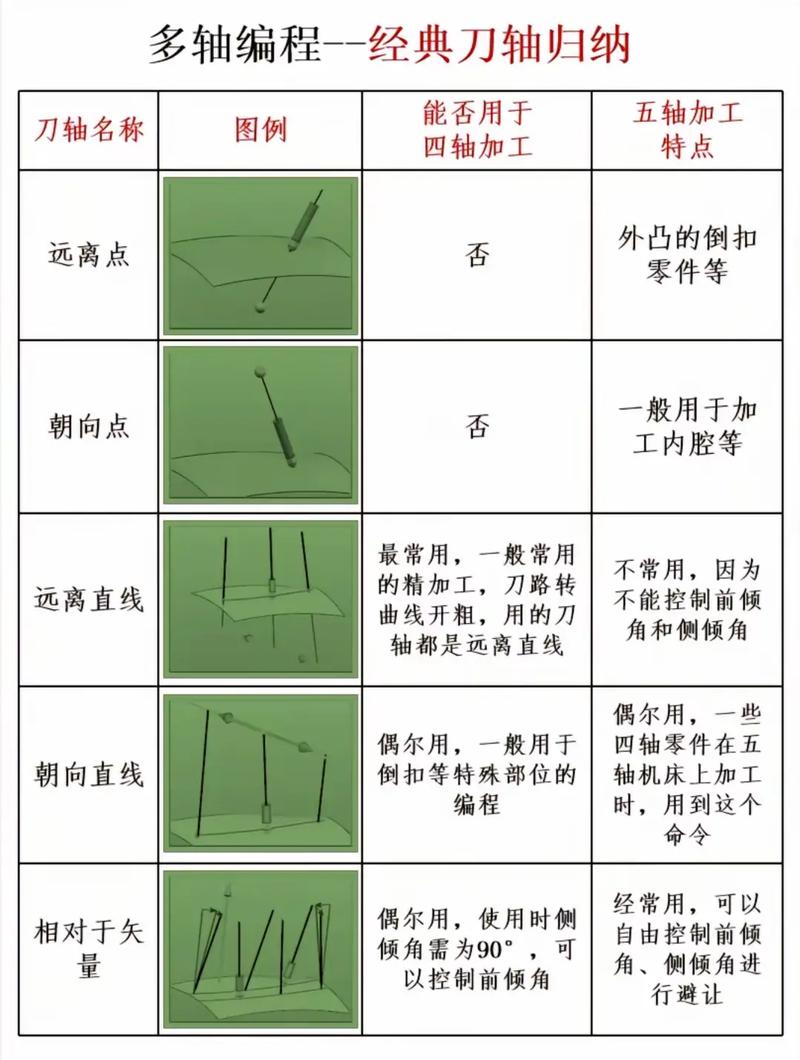

刀具涂层这块，TiAlN、AlCrN这些名字你可能听烂了，但你真的选对了吗？高速加工要的是耐高温、抗氧化的涂层。有一回我加工模具钢，贪便宜用了普通TiN涂层的刀，结果没到50米就发蓝——涂层氧化烧坏。换AlCrN之后，寿命翻了三倍。还有圆角铣刀，得选用合适的圆角半径，太大了震动厉害，太小了尖点失效。这都是细节。编程策略也关键。摆线铣削听过没？就是让刀具沿着螺旋线切入，避免全宽满刀。尤其开槽的时候，满刀切削等于让刀具整圈吃料，扭矩瞬间顶满，主轴不报警才怪。用摆线，切触角度稳定，负载平稳，转速和进给才能拉上去。CAM软件里点的几个按钮，实操下来能省几倍时间。不过话又说回来，遇到尖角、突然变向，软件优化的刀路不够平滑，一样振动。这时候得手动修一下进给率，在转角处减速。全是经验。顺铣和逆铣的选择，高速时基本默认顺铣。原因？顺铣切屑由厚变薄，切削力压向工件，减少了窜动和振动。但前提是机床间隙小，丝杠没回差。老旧设备一顺铣就扎刀，哐当一声，心疼死。所以得先确认你那台“老伙计”能否扛得住。我见过用十几年前的三轴机硬上高速铣，Z轴掉刀，直接废了一块模板。老板脸都绿了。

实战QA：那些老师傅都不一定说的秘密

问：高速铣削时刀具总崩刃，怎么破？答：崩刃无非几种原因——冲击、热裂、磨损积累。先查冷却：是否充分？干切时注意切屑堆积，二次切削会崩。再查切削参数：如果每齿进给量太小，刀具在工件表面摩擦硬化层，然后下一刀就冲击硬化层，刀刃容易小片剥落。试试把每齿进给量提高到0.05 mm/z以上，让刀刃真正“啃”进去。还有，动态摆线是不是用了？减小切入角能大大缓解冲击。刀柄也很关键：热缩刀柄或液压刀柄的夹紧力比侧固式高，径向跳动小，高速下稳定性不是一个级别的。问：加工薄壁件时，振纹搞不定，怎么调整铣削策略？答：振纹是高速铣削的天敌。薄壁件得用“以柔克刚”的思路。首先，刀具要选小直径、多刃，且切削力小的几何角度——比如大前角。其次，分层加工，深度递减：最后留0.1~0.2 mm精光，用非对称进给方式避开共振点。你可以在CAM里试试“往复摆线”或者“分段铣削”，让切削力脉动频率避开工件固有频率。实在不行，填充物：蜡或低熔点合金灌进空腔，增加阻尼。我干过一活，直接塞橡皮泥，效果居然出奇好。别笑，有用就行。问：高速切削不锈钢时，积屑瘤严重，有什么高招？答：不锈钢粘，尤其304、316。涂层用硬度高、摩擦系数低的，如AlCrN或类金刚石涂层（DLC）。还可以选用带内冷的刀具，从刀尖内部冲走热量和切屑。实在不行，用微量润滑配合极压添加剂，效果立竿见影。我习惯用铣刀侧面精光，保持充足的切屑厚度，别让刀尖停留在一个位置太久，快速掠过，积屑瘤就来不及形成。

不光是技术，更是心态

高速铣削玩得转，得从“差不多”思维里跳出来。刀具悬伸长度多10毫米，动态刚性差多少？有没有用有限元分析算过装夹变形？这些都不是玄学。有一次，我觉得振刀是因为主轴不好，花大钱维修，结果换了个刀套就解决了。你说气不气。最后吐个槽：现在有些人张口闭口“工业4.0”，连基础参数都没搞清。高速铣削，说到底还是物理层的事。吃得了苦，沉得下心，才能玩出花来。不然，就等着听那刺耳的振刀声吧——够你烦的。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：高速铣削加工：真的越快越好吗？ https://www.dachanpin.com/a/tg/56155.html

0 0
